NE1 - Electrod - V223430

Monitorul de nivel NS este un dispozitiv electronic pentru monitorizarea nivelurilor de lichid. Ele pot fi folosite ca monitor de limită sau control minim-maxim. Monitorizarea nivelurilor de lichid se efectuează prin intermediul electrozilor.

Aplicație

Unitățile NS protejează agregatele și plantele împotriva funcționării uscate, a revărsării, a deteriorărilor prin scurgeri și a pierderii inutile de lichide. Aplicațiile caracteristice sunt piscinele, clădirile pe cale de dispariție cu apă subterană, pompele sub apă cu ulei, precum și oriunde ar trebui menținut un anumit nivel resp. dozat.

Funcție

Captarea nivelului se efectuează prin măsurarea rezistenței prin intermediul unui traseu de măsurare a tensiunii AC, funcționând complet fără tensiune DC. Prin aceasta, se măsoară rezistența între doi (respectiv trei) electrozi. Când nivelul crește, electrozii sunt conectați și un releu integrat comută.

Monitorul de nivel funcționează ca un dispozitiv de măsurare a conductibilității și garantează o captare perfectă a nivelului la o rezistență de până la 250 kO, măsurată între electrozi. Monitoarele de nivel ZIEHL sunt disponibile și cu întârziere reglabilă pentru a evita o frecvență prea mare de comutare a releului în cazul unei suprafețe de apă în mișcare. Ca electrozi, pot fi utilizați orice conductor care iese în rezervor până la nivelul necesar. La rezervoarele metalice peretele rezervorului poate fi folosit ca electrod de bază.

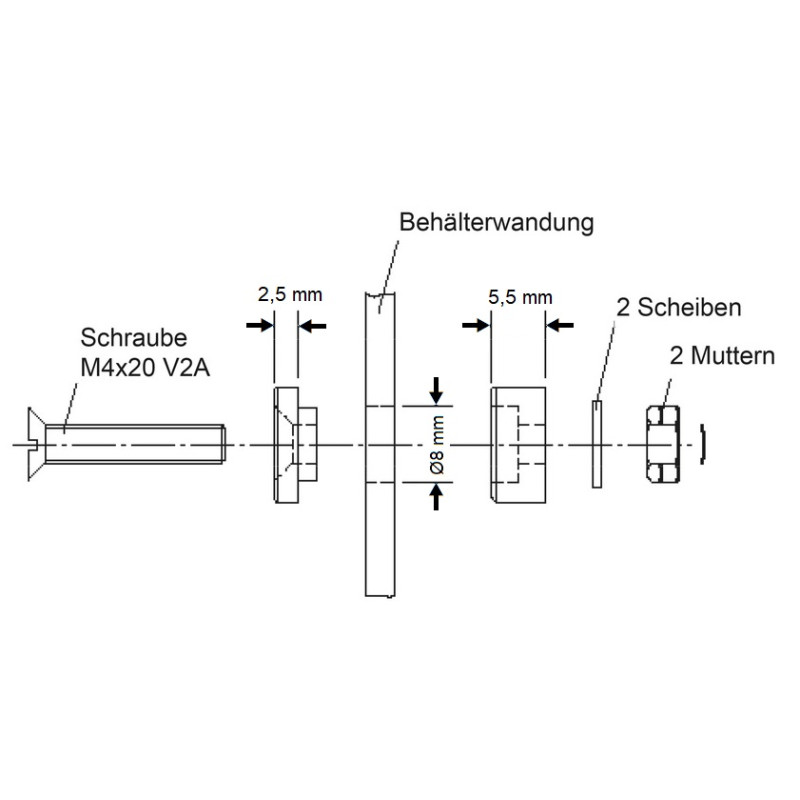

Electrodul NE1

Electrozi izolați cu șuruburi pentru montarea în pereții rezervoarelor. Electrozii sunt fabricați din oțel inoxidabil (V2A), materialul izolator este Teflon.
