NE1 - Elektroda - V223430

Monitor poziomu NS to urządzenie elektroniczne do monitorowania poziomu cieczy. Może być używane jako monitor graniczny lub kontrola minimalno-maksymalna. Monitorowanie poziomu cieczy odbywa się za pomocą elektrod.

Zastosowanie

Urządzenia NS chronią agregaty i instalacje przed pracą na sucho, przelaniem, uszkodzeniami spowodowanymi wyciekiem i niepotrzebnymi stratami cieczy. Typowe zastosowania to baseny, budynki zagrożone wodami gruntowymi, pompy podwodne wypełnione olejem, a także wszędzie tam, gdzie należy utrzymać lub dozować określony poziom.

Funkcja

Pomiar poziomu odbywa się poprzez pomiar rezystancji za pomocą toru pomiarowego napięcia przemiennego, działającego całkowicie beznapięciowo. W ten sposób mierzona jest rezystancja między dwiema (lub odpowiednio trzema) elektrodami. Gdy poziom wzrasta, elektrody są zwierane, a zintegrowany przekaźnik przełącza się.

Kontroler poziomu działa jako urządzenie do pomiaru przewodności i gwarantuje idealny pomiar poziomu przy rezystancji do 250 kO, mierzonej między elektrodami. Monitory poziomu ZIEHL są również dostępne z regulowanym opóźnieniem czasowym, aby uniknąć zbyt wysokiej częstotliwości przełączania przekaźnika w przypadku poruszającej się powierzchni wody. Jako elektrody można użyć dowolnego przewodnika, który wchodzi do zbiornika do wymaganego poziomu. W zbiornikach metalowych ścianka zbiornika może służyć jako elektroda zasadowa.

Elektroda NE1

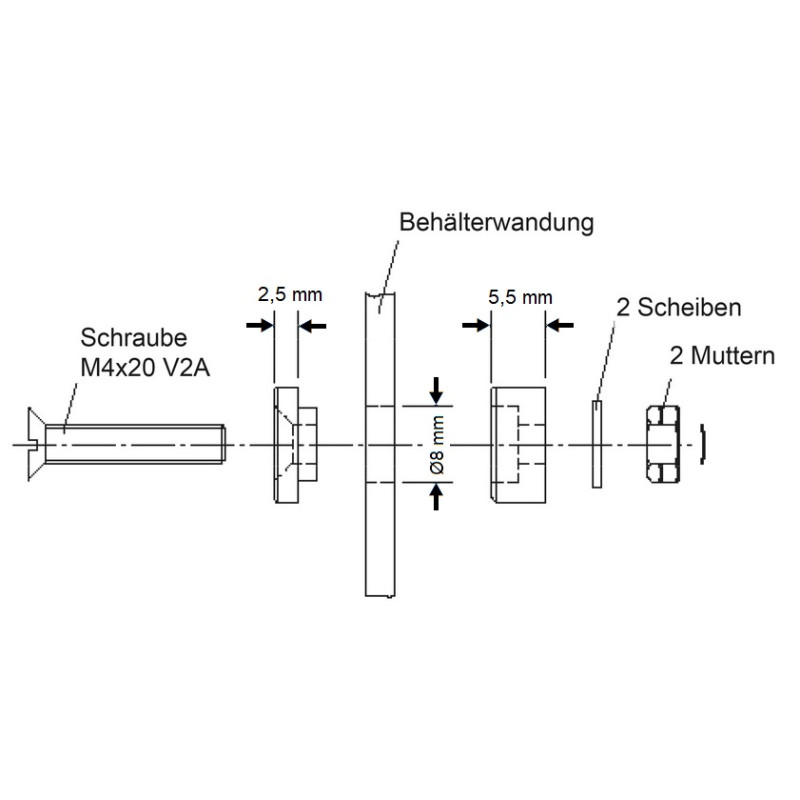

Izolowane elektrody wkręcane do montażu w ścianach zbiorników. Elektrody wykonane są ze stali nierdzewnej (V2A), materiałem izolacyjnym jest teflon.
