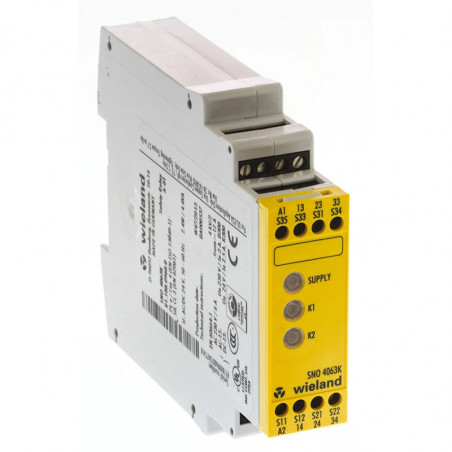

Relee de siguranță / uși de securitate SNO 4063K/SNO 4063KM/SNO 4063KR
  • Relee de siguranță / uși de securitate SNO 4063K/SNO 4063KM/SNO 4063KR

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Relee de siguranță / uși de securitate SNO 4063K/SNO 4063KM/SNO 4063KR

Dispozitiv de bază pentru supravegherea întrerupătoarelor de siguranță cu un singur canal și cu două canale, ușile de siguranță, covorașele de siguranță și protecțiile de siguranță
• categoria de aliaje 0 conform EN 60204-1
• aplicație la categoria 4 conform EN 954-1
• categoria de siguranță a dispozitivului: 4 conform EN 954-1
• pornire manuală sau automată
• un sau două canale de control
• testarea continuității conexiunii
• 3 căi de activare (NU, forțate), feedback pentru monitorizarea contactorilor externi
• resetarea tensiunii de alimentare la SNO 4063KR (fără blocare la pornire)

Aplicatii:

• întrerupător și ușă de siguranță, covorașe de siguranță și bariere luminoase
• pentru procesarea semnalelor de la ieșirile elementelor de comutare (OSSD) ale perdelelor de lumină conform DIN EN 61496-1
• pentru conectarea la covorașele de siguranță conform DIN EN 1760-1 DIN EN 1760-1


Funcții
SNO 4063K
Dispozitivul de siguranță cu două canale se auto-testează cu fiecare întrerupător de siguranță conform EN 60204-1, care este echipat cu relee de ghidare forțată cu fiecare ciclu de pornire / oprire.

Funcții de bază:
După aplicarea tensiunii de alimentare la bornele A1 / A2 și la intrările de siguranță închise și declanșarea butonului de resetare (pornire manuală), căile de activare vor fi închise. Cu intrări de siguranță deschise / de energizate, căile de siguranță vor fi deschise.

Modul de operare / funcțiile sistemului
• controlul cu un singur sau dublu canal cu un singur și dual canal, ambele canale de siguranță CH1 și CH2 vor fi comutate separat.
• fără a recunoaște continuitatea conexiunilor, ambele canale de siguranță vor fi comutate cu potențial pozitiv (S12 și S31 pe S11).
• cu recunoașterea continuității conexiunii, canalul de siguranță CH1 va fi comutat cu un potențial pozitiv (S11 pe S12) și canalul de siguranță CH2 cu potențial negativ (S21 pe S22).
• pornire manuală când intrările de siguranță sunt închise, butonul este utilizat pentru a deschide intrarea de resetare S34 (declanșarea muchiei de cădere) sau pentru a închide resetarea intrării S35 (declanșarea muchiei în creștere).
• pornire automată, intrarea de resetare S35 este conectată la S33. Dispozitivul va începe cu o pantă ascendentă a semnalului către intrarea de siguranță S12.
• blocarea de start, când tensiunea de alimentare este aplicată și intrările de siguranță închise, căile de activare nu vor fi închise. Pornirea se obține numai prin apăsarea butonului de resetare. În cazul blocării de pornire, intrarea de resetare trebuie controlată cu butonul ca în modul de operare pentru pornirea manuală.
• reporniți interblocarea după deschiderea și închiderea intrărilor de siguranță, nu va mai fi repornită. Restartul poate fi realizat numai după ce butonul de resetare a fost acționat. În cazul unei blocări de repornire, intrarea de resetare trebuie controlată cu butonul ca în modul de operare la pornirea manuală.
• compatibilitatea semiconductorului, elementele de comutare a ieșirilor (OSSD) ale perdelelor de lumină sau alți senzori de siguranță cu ieșiri cu semiconductor pot fi procesate. Impulsul de test al < tTP nu afectează funcțiile dispozitivului. Testul pulsului > tTP blochează dispozitivul.
• supraveghere simultană cu control pe două canale, ambele canale de siguranță vor fi supravegheate unul cu celălalt cu timpul de sincronizare tS. Canalul de siguranță CH1 trebuie să se închidă înainte de CH2, iar podul S33 / S35 trebuie conectat. Închiderea canalului CH2 înainte de CH1 va determina timpul de sincronizare să fie tS = ∞, supravegherea timpului de la egal va fi oprită.



SNO 4063KM
Toate funcțiile sunt aceleași ca în SNO 4063K, dar fără supravegherea timpului de sincronizare. Dispozitivul poate fi conectat la perdele ușoare din categoria de siguranță 4 și la o conexiune suplimentară de covorașe de siguranță, praguri și funii de siguranță în tehnologia cu 4 fire (fără monitorizarea rezistenței).
• covorașele de siguranță trebuie să fie cu două canale cu recunoașterea continuității conexiunii. La o rezistență < 50 Ω / canal și un scurtcircuit între canale (S11 / S12 și S21 / S22), căile de activare sunt deschise, LED-ul SUPPLY clipește.
• bariere de lumină pentru categoria 4, dispozitivul trebuie să fie cu două canale cu recunoaștere a continuității, atunci când bariera de lumină OSSD este conectată, recunoaște automat continuitatea conexiunilor.
• impuls de intrare Impulsul de intrare protejează comutarea rapidă ulterioară a căilor de activare atunci când intrările de siguranță sunt deschise pentru un timp mai scurt decât TASP. Intrările de siguranță deschise mai mult decât tASP conduc la deschiderea căilor de activare după timpul tR. Repornirea este blocată pentru tSP. Când utilizați pentru operații cu schimbare rapidă (ciclu de pornire rapidă, de exemplu, cu alimentare manuală), vă recomandăm să folosiți SNO 4063KM.

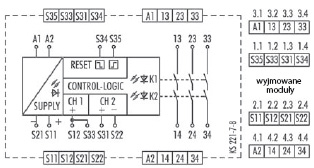

Schema de conectare

SNO 4063K/KR/KM/K-A/KR-A/KM-A

AC/DC 24 V
SNO 4063K/KR/KM/K-A/KR-A/KM-A

SNO 4063K/KR/K-A/KR-A

AC 115 – 120 V/AC 230 V
SNO 4063K/KR/K-A/KR-A

Caracteristici (continuare)

SNO 4063KR


Funcțiile corespund SNO 4063K fără a începe inhibarea. După ce tensiunea de alimentare este aplicată și intrările de siguranță sunt închise, căile de activare vor fi închise, indiferent dacă sunt pornite automat sau manual. Dispozitivul poate fi instalat acolo unde, după pornirea tensiunii, este necesară pornirea automată (de exemplu, compresoare sau dispozitive de tratare a apei cu întrerupătoare detaliate).


Grafic funcțional

SNO 4063K/KR/K-A/KR-A funkcja wykres A1/A2
S12
S31/S22
S34
K1,K2
13/14,23/24,33/34
tM= timp minim de activare
tA1 = timp de răspuns
tTP = testarea timpului pulsului
tR = timp de eliberare
tW = timpul de întoarcere
SNO 4063K/KR/K-A/KR-A wykresy funkcji A1/A2
S12
S31/S22
S34
K1,K2
13/14,23/24,33/34
tM= timp minim de activare
tA3/A1 = timp de răspuns
tTP = testarea timpului pulsului
tR = timp de eliberare
tW = timpul de întoarcere
A1/A2
S12
S31/S22
S34
K1,K2
13/14,23/24,33/34
tSP= timp de retinere
tA2 = timp de răspuns
tTP = testarea timpului pulsului
tASP = timp de răspuns la rușine
tR = timp de eliberare
tW = timpul de întoarcere

Orientări pentru o utilizare adecvată

Dispozitivul este un releu de siguranță. Face parte din sistemele de siguranță concepute pentru a proteja oamenii, materialele și utilajele.
• categoria de siguranță conform EN 954-1 depinde de cablurile externe, de selectarea senzorilor și de aranjarea lor în sistem.
• timpul indicat trebuie testat în timpul funcționării dispozitivului, altfel dispozitivul nu se poate închide. Interblocarea poate fi declanșată prin deschiderea corectă a intrărilor de siguranță.
• pentru a dubla căile de activare disponibile, puteți utiliza dispozitive de extensie de tip SNE sau contactori externi cu relee de ghidare forțată.
• dispozitivul și contactele trebuie să fie protejate la maximum 6 A cu siguranță de clasă gG sau protecție B sau C.
• dispozitivele sunt echipate cu protecție la suprasarcină (în caz de scurtcircuit). După înlăturarea cauzei defecțiunii, dispozitivul este gata de funcționare după aproximativ 3 secunde.
• ieșirile de control S11 este o conexiune suplimentară pentru dispozitivele de control definite în manualul de instrucțiuni, dar nu pentru conectarea dispozitivelor externe, cum ar fi lămpile, releele sau contactoarele.
• dispozitivul trebuie să fie încorporat într-o casetă de securitate cu un grad de protecție de cel puțin IP 54.

Vă rugăm să citiți informațiile profesionale ale asociațiilor!

Dimensiuni [mm]

SNO 4062K/SNO 4062KM

SNO 4062K/SNO 4062KM

SNO 4062K-A/SNO 4062KM-A

SNO 4062K-A/SNO 4062KM-A

>terminale ale șuruburilorR1.188.1170.0     1
Descrierea / numărul dispozitivului
tip tensiunea nominală terminale         număr                     buc / pachet

SNO 4063K

DC 12 V
borne cu șurub R1.188.1110.0     1
AC/DC 24 V          50 - 60 Hz
borne cu șurub R1.188.0960.0     1
AC 115 - 120 V     50 - 60 Hz
borne cu șurub R1.188.0970.0     1
AC 230 V             50 - 60 Hz
borne cu șurub R1.188.0980.0     1

SNO 4063K-A

DC 12 V
terminale ale șuruburilor R1.188.1120.0     1
AC/DC 24 V          50 - 60 Hz
terminale ale șuruburilor R1.188.0990.0     1
AC 115 - 120 V     50 - 60 Hz
terminale ale șuruburilor R1.188.1000.0     1
AC 230 V             50 - 60 Hz
terminale ale șuruburilor R1.188.1010.0     1

SNO 4063KM

AC/DC 24 V          50 - 60 Hz
borne cu șurub R1.188.1270.0     1

SNO 4063KM-A

AC/DC 24 V          50 - 60 Hz
terminale ale șuruburilor R1.188.1280.0     1

SNO 4063KR

DC 12 V
borne cu șurub R1.188.1160.0     1
AC/DC 24 V         50 - 60 Hz
borne cu șurub R1.188.1130.0     1
AC 115 - 120 V    50 - 60 Hz
zaciski śrubowe R1.188.1140.0     1
AC 230 V            50 - 60 Hz
borne cu șurub R1.188.1150.0     1

SNO 4063KR-A

DC 12 V
terminale ale șuruburilor R1.188.1200.0     1
AC/DC 24 V        50 - 60 Hz
AC 115 - 120 V    50 - 60 Hz
terminale ale șuruburilor R1.188.1180.0     1
AC 230 V          50 - 60 Hz
terminale ale șuruburilor R1.188.1190.0     1



Date tehnice SNO 4063K/SNO 4063KR SNO 4063KM
functii conform EN 60204-1
releu de siguranță
afișarea funcțiilor
3 LED, verzi
grafic de funcții
FD 221-5-1 W, FD 221-5-2 W, FD 221-5-3 W
circuite de alimentare

tensiunea nominală Un
DC 12 V,AC/DC 24V,
AC 115 -120 V,AC 230 V
AC/DC 24 V
consum de energie DC
2,0 W
2,1 W
consum de energie AC
2,4 W/4,4 VA
2,5 W/4,6 VA
ondulare reziduală
2,4 VSS
frecvență nominală
50-60 Hz
intervalul de tensiune de funcționare
0,85-1,1xUN
protecția circuitelor de putere de control
protecție la scurtcircuit
circuite de control

ieșire (S11, S21)

tensiunea nominală de ieșire (S11 do S21)
DC22V

tensiune fără încărcare (numai pentru dispozitive de curent alternativ)

<40V
curent de ieșire
100 mA

protecție la scurtcircuit / limitare de limitare a curentului

da/-
tak/250 mA
intrare  (s12/s33, s31/s22, s34, s35)

interval de tensiune de intrare (numai pentru dispozitive DC)
DC 17,4 V bis DC 26,4 V
curent nominal / curent de supratensiune (intrări de siguranță S12 / S33, S31 / S22)
40mA/100mA
curent nominal / curent de supratensiune (resetare intrare S34, S35)
5 mA/50 mA
timpi

timp de impuls admis tTP / frecvența testului
≤ 1000 us≤10s-1
timp de răspuns tA1 (resetează intrarea S34)
20 ms - 40 ms
timp de răspuns tA2 (resetează intrarea S34)
200 ms - 600 ms
20 ms - 80 ms
timp de răspuns tA3 (numai SNO 4063KR)
100ms-400ms
timp minim de activare tM (resetează intrarea S34, S35)
>80ms
ora de închidere tSP
-
70ms-130ms
timpul de răspuns de închidere tASP
-
>7ms
timpul de întoarcere tW
≥100 ms
timp de eliberare tR (K1, K2) când siguranța este oprită
<25ms
timpul de sincronizarei tS
około 200 ms
circuite de ieșire

piste de siguranță

tipuri de contacte
3 blocabila, funcționare forțată
tensiune comutată Un
AC 230V/DC 300V
curent maxim ln calea actuală
6A
suma maximă a curenților tuturor căilor de curent DC 12 V, AC / DC 24 VAC
12A 8A
115 -120 V, AC 230 V

categoria de utilizare EN 60947-5 -1 360 h-1
AC-15: Ue 230 V AC, Ie 4A / DC-13: Ue24 V DC, Ie 4 A
                                                       3600 h-1
AC-15: Ue 230 V AC, Ie 3 A / DC-13: Ue 24 V DC, Ie 2,5 A
protecție la scurtcircuit, siguranță maximă

6 Siguranță clasa GG sau tip B sau C

rezistență mecanică
10x106 comutare
date generale

distanța de fluaj și distanța de izolare între circuite
według EN 60664-1
măsurarea tensiunii
4kV
categoria de supratensiune
III
nivelul de poluare: în interior / exterior
2/3
măsurarea tensiunii
AC 300 V
Tensiunea testului Uaff 50 Hz
2kV
grad de protecție conform DIN EN 60529 (carcasă / borne)
IP40/IP20
temperatura mediului / intervalul de funcționare
-25-+55°C/-25-+75°C
desen
K 4-1 (borne cu șurub / K 4-2 (borne)
conductoare de secțiuni de conductă șuviță / sârmă sau fier de legătură
2 x 0,14 - 0,75 mm2/1 x 0,14-2,5 mm2
1 x 0,25 - 2,5 mm2/2 x 0,25 - 0,5 mm2

moment admis
Aplicație pentru secțiunea de sârmă UL și CSA

0,5 - 0,6 Nm
AWG 18-16 numai fire Cu
moment maxim
0.79 in-lbs
greutate
0,21 kg (dispozitiv DC) / 0,25 kg (dispozitive AC)

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne

CERETI PRODUSUL close
Mesaj trimis cu succes.
CERETI PRODUSUL close
Naviga

Adaugă la lista de dorințe

trebuie să fii logat

Dispozitiv de bază pentru supravegherea întrerupătoarelor de siguranță cu un singur canal și cu două canale, ușile de siguranță, covorașele de siguranță și protecțiile de siguranță
• categoria de aliaje 0 conform EN 60204-1
• aplicație la categoria 4 conform EN 954-1
• categoria de siguranță a dispozitivului: 4 conform EN 954-1
• pornire manuală sau automată
• un sau două canale de control
• testarea continuității conexiunii
• 3 căi de activare (NU, forțate), feedback pentru monitorizarea contactorilor externi
• resetarea tensiunii de alimentare la SNO 4063KR (fără blocare la pornire)

Aplicatii:

• întrerupător și ușă de siguranță, covorașe de siguranță și bariere luminoase
• pentru procesarea semnalelor de la ieșirile elementelor de comutare (OSSD) ale perdelelor de lumină conform DIN EN 61496-1
• pentru conectarea la covorașele de siguranță conform DIN EN 1760-1 DIN EN 1760-1


Funcții
SNO 4063K
Dispozitivul de siguranță cu două canale se auto-testează cu fiecare întrerupător de siguranță conform EN 60204-1, care este echipat cu relee de ghidare forțată cu fiecare ciclu de pornire / oprire.

Funcții de bază:
După aplicarea tensiunii de alimentare la bornele A1 / A2 și la intrările de siguranță închise și declanșarea butonului de resetare (pornire manuală), căile de activare vor fi închise. Cu intrări de siguranță deschise / de energizate, căile de siguranță vor fi deschise.

Modul de operare / funcțiile sistemului
• controlul cu un singur sau dublu canal cu un singur și dual canal, ambele canale de siguranță CH1 și CH2 vor fi comutate separat.
• fără a recunoaște continuitatea conexiunilor, ambele canale de siguranță vor fi comutate cu potențial pozitiv (S12 și S31 pe S11).
• cu recunoașterea continuității conexiunii, canalul de siguranță CH1 va fi comutat cu un potențial pozitiv (S11 pe S12) și canalul de siguranță CH2 cu potențial negativ (S21 pe S22).
• pornire manuală când intrările de siguranță sunt închise, butonul este utilizat pentru a deschide intrarea de resetare S34 (declanșarea muchiei de cădere) sau pentru a închide resetarea intrării S35 (declanșarea muchiei în creștere).
• pornire automată, intrarea de resetare S35 este conectată la S33. Dispozitivul va începe cu o pantă ascendentă a semnalului către intrarea de siguranță S12.
• blocarea de start, când tensiunea de alimentare este aplicată și intrările de siguranță închise, căile de activare nu vor fi închise. Pornirea se obține numai prin apăsarea butonului de resetare. În cazul blocării de pornire, intrarea de resetare trebuie controlată cu butonul ca în modul de operare pentru pornirea manuală.
• reporniți interblocarea după deschiderea și închiderea intrărilor de siguranță, nu va mai fi repornită. Restartul poate fi realizat numai după ce butonul de resetare a fost acționat. În cazul unei blocări de repornire, intrarea de resetare trebuie controlată cu butonul ca în modul de operare la pornirea manuală.
• compatibilitatea semiconductorului, elementele de comutare a ieșirilor (OSSD) ale perdelelor de lumină sau alți senzori de siguranță cu ieșiri cu semiconductor pot fi procesate. Impulsul de test al < tTP nu afectează funcțiile dispozitivului. Testul pulsului > tTP blochează dispozitivul.
• supraveghere simultană cu control pe două canale, ambele canale de siguranță vor fi supravegheate unul cu celălalt cu timpul de sincronizare tS. Canalul de siguranță CH1 trebuie să se închidă înainte de CH2, iar podul S33 / S35 trebuie conectat. Închiderea canalului CH2 înainte de CH1 va determina timpul de sincronizare să fie tS = ∞, supravegherea timpului de la egal va fi oprită.



SNO 4063KM
Toate funcțiile sunt aceleași ca în SNO 4063K, dar fără supravegherea timpului de sincronizare. Dispozitivul poate fi conectat la perdele ușoare din categoria de siguranță 4 și la o conexiune suplimentară de covorașe de siguranță, praguri și funii de siguranță în tehnologia cu 4 fire (fără monitorizarea rezistenței).
• covorașele de siguranță trebuie să fie cu două canale cu recunoașterea continuității conexiunii. La o rezistență < 50 Ω / canal și un scurtcircuit între canale (S11 / S12 și S21 / S22), căile de activare sunt deschise, LED-ul SUPPLY clipește.
• bariere de lumină pentru categoria 4, dispozitivul trebuie să fie cu două canale cu recunoaștere a continuității, atunci când bariera de lumină OSSD este conectată, recunoaște automat continuitatea conexiunilor.
• impuls de intrare Impulsul de intrare protejează comutarea rapidă ulterioară a căilor de activare atunci când intrările de siguranță sunt deschise pentru un timp mai scurt decât TASP. Intrările de siguranță deschise mai mult decât tASP conduc la deschiderea căilor de activare după timpul tR. Repornirea este blocată pentru tSP. Când utilizați pentru operații cu schimbare rapidă (ciclu de pornire rapidă, de exemplu, cu alimentare manuală), vă recomandăm să folosiți SNO 4063KM.




Schema de conectare

SNO 4063K/KR/KM/K-A/KR-A/KM-A

AC/DC 24 V
SNO 4063K/KR/KM/K-A/KR-A/KM-A

SNO 4063K/KR/K-A/KR-A

AC 115 – 120 V/AC 230 V
SNO 4063K/KR/K-A/KR-A

Caracteristici (continuare)

SNO 4063KR


Funcțiile corespund SNO 4063K fără a începe inhibarea. După ce tensiunea de alimentare este aplicată și intrările de siguranță sunt închise, căile de activare vor fi închise, indiferent dacă sunt pornite automat sau manual. Dispozitivul poate fi instalat acolo unde, după pornirea tensiunii, este necesară pornirea automată (de exemplu, compresoare sau dispozitive de tratare a apei cu întrerupătoare detaliate).


Grafic funcțional

SNO 4063K/KR/K-A/KR-A funkcja wykres A1/A2
S12
S31/S22
S34
K1,K2
13/14,23/24,33/34
tM= timp minim de activare
tA1 = timp de răspuns
tTP = testarea timpului pulsului
tR = timp de eliberare
tW = timpul de întoarcere
SNO 4063K/KR/K-A/KR-A wykresy funkcji A1/A2
S12
S31/S22
S34
K1,K2
13/14,23/24,33/34
tM= timp minim de activare
tA3/A1 = timp de răspuns
tTP = testarea timpului pulsului
tR = timp de eliberare
tW = timpul de întoarcere
A1/A2
S12
S31/S22
S34
K1,K2
13/14,23/24,33/34
tSP= timp de retinere
tA2 = timp de răspuns
tTP = testarea timpului pulsului
tASP = timp de răspuns la rușine
tR = timp de eliberare
tW = timpul de întoarcere

Orientări pentru o utilizare adecvată

Dispozitivul este un releu de siguranță. Face parte din sistemele de siguranță concepute pentru a proteja oamenii, materialele și utilajele.
• categoria de siguranță conform EN 954-1 depinde de cablurile externe, de selectarea senzorilor și de aranjarea lor în sistem.
• timpul indicat trebuie testat în timpul funcționării dispozitivului, altfel dispozitivul nu se poate închide. Interblocarea poate fi declanșată prin deschiderea corectă a intrărilor de siguranță.
• pentru a dubla căile de activare disponibile, puteți utiliza dispozitive de extensie de tip SNE sau contactori externi cu relee de ghidare forțată.
• dispozitivul și contactele trebuie să fie protejate la maximum 6 A cu siguranță de clasă gG sau protecție B sau C.
• dispozitivele sunt echipate cu protecție la suprasarcină (în caz de scurtcircuit). După înlăturarea cauzei defecțiunii, dispozitivul este gata de funcționare după aproximativ 3 secunde.
• ieșirile de control S11 este o conexiune suplimentară pentru dispozitivele de control definite în manualul de instrucțiuni, dar nu pentru conectarea dispozitivelor externe, cum ar fi lămpile, releele sau contactoarele.
• dispozitivul trebuie să fie încorporat într-o casetă de securitate cu un grad de protecție de cel puțin IP 54.

Vă rugăm să citiți informațiile profesionale ale asociațiilor!

Dimensiuni [mm]

SNO 4062K/SNO 4062KM

SNO 4062K/SNO 4062KM

SNO 4062K-A/SNO 4062KM-A

SNO 4062K-A/SNO 4062KM-A

>terminale ale șuruburilorR1.188.1170.0     1
Descrierea / numărul dispozitivului
tip tensiunea nominală terminale         număr                     buc / pachet

SNO 4063K

DC 12 V
borne cu șurub R1.188.1110.0     1
AC/DC 24 V          50 - 60 Hz
borne cu șurub R1.188.0960.0     1
AC 115 - 120 V     50 - 60 Hz
borne cu șurub R1.188.0970.0     1
AC 230 V             50 - 60 Hz
borne cu șurub R1.188.0980.0     1

SNO 4063K-A

DC 12 V
terminale ale șuruburilor R1.188.1120.0     1
AC/DC 24 V          50 - 60 Hz
terminale ale șuruburilor R1.188.0990.0     1
AC 115 - 120 V     50 - 60 Hz
terminale ale șuruburilor R1.188.1000.0     1
AC 230 V             50 - 60 Hz
terminale ale șuruburilor R1.188.1010.0     1

SNO 4063KM

AC/DC 24 V          50 - 60 Hz
borne cu șurub R1.188.1270.0     1

SNO 4063KM-A

AC/DC 24 V          50 - 60 Hz
terminale ale șuruburilor R1.188.1280.0     1

SNO 4063KR

DC 12 V
borne cu șurub R1.188.1160.0     1
AC/DC 24 V         50 - 60 Hz
borne cu șurub R1.188.1130.0     1
AC 115 - 120 V    50 - 60 Hz
zaciski śrubowe R1.188.1140.0     1
AC 230 V            50 - 60 Hz
borne cu șurub R1.188.1150.0     1

SNO 4063KR-A

DC 12 V
terminale ale șuruburilor R1.188.1200.0     1
AC/DC 24 V        50 - 60 Hz
AC 115 - 120 V    50 - 60 Hz
terminale ale șuruburilor R1.188.1180.0     1
AC 230 V          50 - 60 Hz
terminale ale șuruburilor R1.188.1190.0     1



Date tehnice SNO 4063K/SNO 4063KR SNO 4063KM
functii conform EN 60204-1
releu de siguranță
afișarea funcțiilor
3 LED, verzi
grafic de funcții
FD 221-5-1 W, FD 221-5-2 W, FD 221-5-3 W
circuite de alimentare

tensiunea nominală Un
DC 12 V,AC/DC 24V,
AC 115 -120 V,AC 230 V
AC/DC 24 V
consum de energie DC
2,0 W
2,1 W
consum de energie AC
2,4 W/4,4 VA
2,5 W/4,6 VA
ondulare reziduală
2,4 VSS
frecvență nominală
50-60 Hz
intervalul de tensiune de funcționare
0,85-1,1xUN
protecția circuitelor de putere de control
protecție la scurtcircuit
circuite de control

ieșire (S11, S21)

tensiunea nominală de ieșire (S11 do S21)
DC22V

tensiune fără încărcare (numai pentru dispozitive de curent alternativ)

<40V
curent de ieșire
100 mA

protecție la scurtcircuit / limitare de limitare a curentului

da/-
tak/250 mA
intrare  (s12/s33, s31/s22, s34, s35)

interval de tensiune de intrare (numai pentru dispozitive DC)
DC 17,4 V bis DC 26,4 V
curent nominal / curent de supratensiune (intrări de siguranță S12 / S33, S31 / S22)
40mA/100mA
curent nominal / curent de supratensiune (resetare intrare S34, S35)
5 mA/50 mA
timpi

timp de impuls admis tTP / frecvența testului
≤ 1000 us≤10s-1
timp de răspuns tA1 (resetează intrarea S34)
20 ms - 40 ms
timp de răspuns tA2 (resetează intrarea S34)
200 ms - 600 ms
20 ms - 80 ms
timp de răspuns tA3 (numai SNO 4063KR)
100ms-400ms
timp minim de activare tM (resetează intrarea S34, S35)
>80ms
ora de închidere tSP
-
70ms-130ms
timpul de răspuns de închidere tASP
-
>7ms
timpul de întoarcere tW
≥100 ms
timp de eliberare tR (K1, K2) când siguranța este oprită
<25ms
timpul de sincronizarei tS
około 200 ms
circuite de ieșire

piste de siguranță

tipuri de contacte
3 blocabila, funcționare forțată
tensiune comutată Un
AC 230V/DC 300V
curent maxim ln calea actuală
6A
suma maximă a curenților tuturor căilor de curent DC 12 V, AC / DC 24 VAC
12A 8A
115 -120 V, AC 230 V

categoria de utilizare EN 60947-5 -1 360 h-1
AC-15: Ue 230 V AC, Ie 4A / DC-13: Ue24 V DC, Ie 4 A
                                                       3600 h-1
AC-15: Ue 230 V AC, Ie 3 A / DC-13: Ue 24 V DC, Ie 2,5 A
protecție la scurtcircuit, siguranță maximă

6 Siguranță clasa GG sau tip B sau C

rezistență mecanică
10x106 comutare
date generale

distanța de fluaj și distanța de izolare între circuite
według EN 60664-1
măsurarea tensiunii
4kV
categoria de supratensiune
III
nivelul de poluare: în interior / exterior
2/3
măsurarea tensiunii
AC 300 V
Tensiunea testului Uaff 50 Hz
2kV
grad de protecție conform DIN EN 60529 (carcasă / borne)
IP40/IP20
temperatura mediului / intervalul de funcționare
-25-+55°C/-25-+75°C
desen
K 4-1 (borne cu șurub / K 4-2 (borne)
conductoare de secțiuni de conductă șuviță / sârmă sau fier de legătură
2 x 0,14 - 0,75 mm2/1 x 0,14-2,5 mm2
1 x 0,25 - 2,5 mm2/2 x 0,25 - 0,5 mm2

moment admis
Aplicație pentru secțiunea de sârmă UL și CSA

0,5 - 0,6 Nm
AWG 18-16 numai fire Cu
moment maxim
0.79 in-lbs
greutate
0,21 kg (dispozitiv DC) / 0,25 kg (dispozitive AC)
