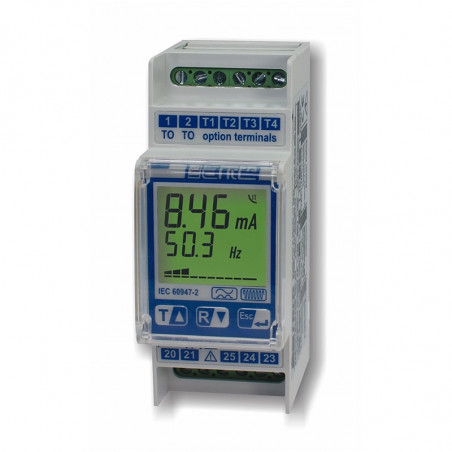

Releele de curent de scurgere din seria X ... DL3 sunt concepute pentru a măsura curenții de scurgere, dezechilibrul cauzat de deteriorarea sau uzura la izolarea firelor sau a consumatorilor de energie electrică și pentru a opri alimentarea de la recepția deteriorată în cazul depășirii limitelor stabilite de utilizator. Datorită funcției de afișare a valorii curente a curentului de scurgere, este posibilă monitorizarea constantă a stării de izolare. Acest lucru face posibilă anticiparea uzurii sale inevitabile și planificarea întreținerii și revitalizării, ceea ce evită întreruperile de energie și situațiile de urgență neașteptate.



Principalele funcții:

  • Măsurarea continuă și afișarea valorilor curentului de scurgere
  • Memorarea valorilor curente de alarmă în memorie
  • Ceas intern (ore, minute, zile, ani) și memoria ultimelor 10 evenimente
  • RS485 Modbus RTU ieșire care permite transmiterea datelor de măsurare, informații despre eveniment și funcționarea în funcția osciloscopului
  • Filtrul de pâlpâire reglabil
  • Al treilea filtru armonic reglabil
  • Măsurarea și afișarea valorii parametrului THD
  • Măsurători de curent alternativ până la 2,5 kHz

Date tehnice:



Display Color, LCD retroiluminat
Rezoluție 3 cifre
Poziția virgulei Automat
Histogramă 10 niveluri
Tipul de măsurare Tip  AC, A, F - TRMS
Refresh Display 500ms (valoarea medie a perioadei)
Măsurarea intervalului de frecvență 2,5Hz – 2,5kHz
Precizie ±0,5%
Flicker filter Conform IEC 62423, VDE 0664-T-100
Al treilea filtru armonic Damping 88% pentru 150Hz
Interval de setare curent IΔN 30mA – 30A
Interval de setare curent de funcționare IΔNO 80% - 98% IΔN
Setarea întârzierii de declanșare ΔtNO Imediat sau 20ms – 30s

Setări ale caracteristicilor curente de timp
(orele depind de curenți)

Imediat: IΔN = 30mA
Selectiv 60ms: IΔN > 30mA
Întârziere de aprindere 20ms - 30s: IΔN > 30mA

Setări ale caracteristicilor curente de timp
(ori independent de curenți)

20ms întârziere: IΔN = 30mA
20ms întârziere - 30s: IΔN > 30mA
Contact SPDT (COM, NO, NC)
Sarcina nominală 6A, 250VAC AC1; 6A, 24VDC DC1
3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Protecție Standardowa (ND) lub zwiększona (NE)
Niveluri de izolare Conform IEC 61010-1, IEC 60947-1
Temperatura de lucru 0…+50˚C
Temperatura de depozitare -30˚C…+70˚C
Carcasă auto-stingătoare (material) UL 94-V0
Grad de protecție pentru aplicațiile încorporate IP20 (X35DL3); IP52 (X48DL3 – X72DL3)
Gradul de protecție pentru aplicațiile terminale IP20
Conform cu EN 60947-2, EN62423



Date tehnice suplimentare
Test de conectare automată Impuls de curent secundar
Alarmă (opțional) SPST (COM, NO)
Setări de alarmă Exclus, 5-100% IΔN
Întârzierea funcționării 20ms-30s
Întârzierea declanșării ZATRZASK - 20ms – 30s
Sarcina nominală a releului 6A, 250VAC AC1; 6A, 24VDC DC1
3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Sarcina nominală a conectorului tranzistorului fotoMOS 100mA, 250VAC/DC (CAT II) – 150VAC/DC (CAT III) 350VPK-PK (împreună cu suprasarcina)
Protecție Standard (ND) sau crescut (NE)
Introducerea de resetare a testului (opțional) Semnal > 2s
Reacția la tensiunile de intrare 50 - 275VAC/DC (vă rugăm să specificați)
Modbus RTU (opțional) RS485 izolate, A+, B-, GND (opțional)
Rata de transfer de date 9600, 19200, 38400, 57600 bit/s
Parametri programabili Bit de paritate și STOP
Adresy programowalne 1 – 247
Funcția osciloscopului 120 eșantioane (12 biți), cu setări de bază de timp și amplitudine
Ceas în timp real (opțional) RTC cu alimentare a bateriei de urgență
Arhivarea evenimentelor Ultimele 10 evenimente cu timbre de timp


Desemnarea tipului   X _ _ D L 3 _ _ _ _ _ _ _ _
Dimensiuni DIN X 3 5 D L 3
48x48mm X 4 8 D L 3
Intervalul de curent 30mA – 30A          fN = 50 – 60Hz 0 3 0
300mA – 300A     fN = 50 – 60Hz 3 0 0
30mA – 30A          fN = 400Hz Q 3 0
300mA – 300A     fN = 400Hz Q 3 C
Opțiuni Intrare Test-Reset R 1 0
Intrare  Test-Reset + Alarma fotoMOS R 1 L
RS485 Modbus RTU + Alarma fotoMOS M 1 L
RS485 Modbus RTU + Intrare  Test-Reset B 1 0
Intrare  Test-Reset HV + Releu alarma H 1 1
Putere 230VAC,                ±10%; 3VA 2
20 – 60VAC/DC      <4VA/2,5W L
80 – 260VAC/DC    <6,5VA/2,5W H
Ceas în timp real Nu
Da C
Desemnarea tipului X 7 2 D L 3 _ _ _ _ _ _ _ _
Intervalul de curent 30mA – 30A          fN = 50 – 60Hz 0 3 0
300mA – 300A     fN = 50 – 60Hz 3 0 0
30mA – 30A          fN = 400Hz Q 3 0
300mA – 300A     fN = 400Hz Q 3 C
Opțiuni Intrare Test-Reset R 1 1
Intrare Test-Reset HV R 1 L
RS485 Modbus RTU + IntrareTest-Reset B 1 1
RS485 Modbus RTU + Intrare Test-Reset HV A 1 1
Putere 230VAC,                ±10%; 3VA 2
20 – 60VAC/DC      <4VA/2,5W L
80 – 260VAC/DC    <6,5VA/2,5W H
Ceas în timp real nie
Da C


Dimensiuni:

X35DL3

X48DL3
Przekaźniki prądu upływu serii X35DL3 - wymiar Przekaźniki prądu upływu serii X48DL3 - wymiar

X72DL3

4C7296XK
Przekaźniki prądu upływu serii X72DL3 - wymiar Przekaźniki prądu upływu serii 4C7296XK - wymiar

Schema:

Schema de conectare X35DL3 – X48DL3

Schema de conectare X72DL3
Schemat ideowy połączeń X35DL3 – X48DL3 Schemat ideowy połączeń X72DL3
Opțiuni suplimentare disponibile
X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 1 X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 2
X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 3 X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 4
X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 5


Caracteristici

X35DL3 – X48DL3 - X72DL3 - Charakterystyki

Prezentarea operațiunii de semnalizare cu diferite culori ale iluminării ecranului

X35DL3 – X48DL3 - X72DL3 - Prezentacja działania sygnalizacji różnymi kolorami podświetlenia ekranu

Semnificația pictogramelor de pe afișaj

Znaczenie ikon na wyświetlaczu - X35DL3 – X48DL3 - X72DL3

mai puțin
Citeste mai mult
