Producător: PEM

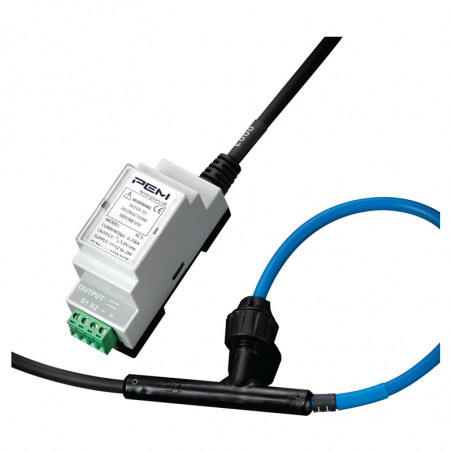

Seria RECTI.

Seria RCTi este destinată instalării permanente, echipată cu o bobină subțire, ușoară, flexibilă și fixată Rogowski. Oferă o precizie foarte bună a măsurării curentului într-o bandă de frecvență largă. Semnalul de ieșire de la traductor este valoarea tensiunii instantanee proporțională cu curentul măsurat. Seria RCTi este dedicată aplicațiilor care utilizează măsurarea și analiza calității electricității și a armonicilor. În plus, este utilizat ca dispozitiv care cooperează cu toate tipurile de osciloscopuri, înregistratoare, precum și carduri de colectare a datelor.

Date tehnice:

  • frecvență de până la 1Mhz, pentru măsurarea armonicelor superioare și a formelor de undă complexe
  • 2kVdc energie electrică izolată
  • rezistența dielectrică a bobinei 2kVpeak (4kVrms / 50Hz / 60s)
  • montare pe șină sau panou DIN
  • fără materiale magnetice - liniaritate excelentă < 0,1% din citire.

Opțional:

  • carcasă turnată din aluminiu IP65;
  • posibilitatea de a conecta bobina la integrator folosind un cablu detașabil cu terminale BNC;

Caracteristici:

  • instalare ușoară în locuri greu accesibile;
  • viteza de asamblare și demontare datorită structurii deschise a bobinei;
  • non-invaziv - nu se ia energie din circuitul testat;
  • dimensiunea bobinei poate fi selectată indiferent de testul curent;
  • niciun efect de saturație magnetică;
  • dispozitiv intrinsec sigur;
  • costuri reduse ale măsurătorilor de curent mediu și mare;
  • fiecare dispozitiv este furnizat cu un certificat de calibrare;
  • Marca CE;
  • conformitatea cu EMC EN 61326-1 2006;
  • conformitatea cu IEC61010-1: 2001.


Curent efectiv nominal [Arms] 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,
10000, 16000, 20000, 25000, 30000, 40000, 50000
Semnal de ieșire pentru curent nominal 5,0Vrms (±7,07V peak)
Interval de măsurare 150% curent nominal (±10,6V peak)
Tensiunea de alimentare 12Vdc (-10%) până la 24Vdc (+20%)
Putere maximă de intrare 0,4W
Temperatura de lucru -5°C  până la +65°C (integrator)
-20°C  până la +80°C (bobină și cablu)
Banda de frecvență (-3dB) (<2000A) 0,6Hz  până la 1MHz (300mm) 600kHz (700mm)
(≥2000A) 0,2Hz  până la 1MHz (300mm) 600kHz (700mm)
Schimbarea de fază pentru 50Hz (<2000A) 0,9±0,1 grade
(≥2000A) 0,4±0,1 grade
Precizie ±1,0% valoarea măsurată (între 5 și 150% pe scară completă, 25 ° C)
Sarcina de ieșire >10,0kΩ
Lungimea bobinei 300mm, 500mm lub 700mm (Możliwość indywidualnego doboru innej długości)
Lungimea cablului 1m sau 2,5m (Posibilitatea selectării individuale a unei lungimi diferite)

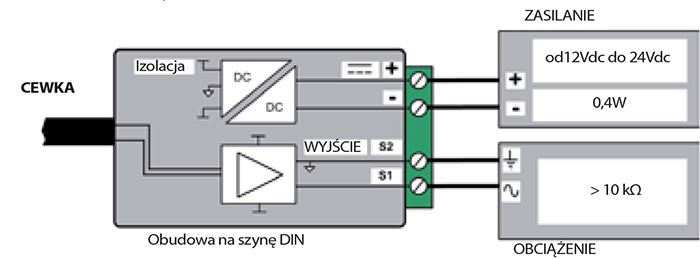

Conexiune electrică:
Seria RCTI - podlączenie elektryczne
Număr de catalog:
Curent nominal [A]:
250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000

Lungimea cablului [m]:
1
2.5
... individual diferit
Lungimea bobinei [mm]:
300
500
700

... individual diferit
Opțiune:

BC - opțiune cu cablu detașabil cu terminale BNC
IRF - Carcasă turnată sub formă de aluminiu IP65
Dimensiuni [mm]:

Seria RCTI wymiar
