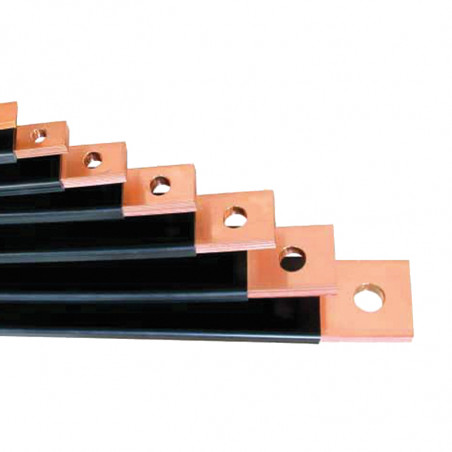

Sine flexibile - pachete izolate

Constructie:
Șinele flexibile sunt fabricate din benzi de cupru, protejate de PVC (9mm până la 50mm), ceea ce conferă izolație electrică, de asemenea, atunci când conexiunea flexibilă este răsucită sau folosită în diverse medii (umiditate, temperatură ridicată, mediu agresiv)

Domeniul de aplicare:
- lungime de șină flexibilă: 2000mm și 3000mm (alte dimensiuni la cerere),
- grosimea benzii: de la 0,5 mm la 1 mm,
-număr de benzi: de la 2 la 12.

Opțiuni:
- cupru alb sau aluminiu (la cerere);
- conexiuni flexibile;
-bezhalogenowe,
- izolare la temperaturi ridicate: + 125 ° C.

Gama de aplicații:
- toate aplicațiile legate de transmisia de putere,
- înlocuire: cabluri, bare rigide,
- dispozitive electrice (comutatoare, comutatoare și convertoare),
- transformatoare (conexiuni între transformator și tije).

Avantaje:
Singurul sistem de conexiuni electrice, care combină proprietățile: modelarea conexiunilor și izolarea conductorului. Costul realizării conexiunilor este redus folosind o componentă al cărei preț este comparabil cu prețul cablurilor, conectoarelor și carcaselor.

Comparație - referință a șinelor flexibile la bare rigide:
- îmbunătățirea proprietăților electrice, inclusiv îmbunătățirea siguranței (densitate mai mare a curentului cu izolație pentru aceeași secțiune de cupru);
- obținerea volumului prin montarea mai strânsă a conexiunilor flexibile izolate;
- modelare mai ușoară datorită flexibilității în comparație cu tijele rigide.

Comparație - referință a barelor flexibile la cabluri:
- economisiți timp prin crearea unei conexiuni simplificate, deoarece nu sunt folosiți conectori suplimentari,
- nu există rezistență de contact între conector și cabl,
- obținerea volumului în cazul elementelor care pot fi pliate în comparație cu curbura necesară a cablurilor;
- nu există carcase sau sufocări.

Proprietăți tehnice PVC:
-densitate: 1,31 NFT51-063,
-duritate Shore'a: 85 A NFT 51-109,
-rezistența maximă la tracțiune: 19,6 Mpa NFT 51-034,
-alungire maximă: 365% NFT 51-034,
-conductivitate termică: 3 până la 4 10-4 inch/s/cm/°C,
-rezistență dielectrică: 20 kV/mm,
-cerințe de incendiu: clasa FV 0 UL 94v0,
-folosire: da.

Benzi:
Clasificarea cuprului: conform NF A 51-050,
-denumire: Cu-ETP marca  O,
-conținut de cupru: 99,9%,
-rezistivitate: 1,7241 µΩ/cm.
Proprietăți de cupru: conform NF A 51-100,
-rezistență la tracțiune: 200 Mpa minim,
-alungire: 30 % minim,
-duritate: < 55 HV.

Șine flexibile:
-tensiune maximă: 1000V,
-temperatura de lucru: -40°C până la  +105°C,
-grosime PVC: 2.0 mm,
-rezistență dielectrică: în medie, 20kV/mm conform NFC 32-201-1,
-rezistență la foc:   conform NFC 32-070 C2.

Denumiri:
-ES: șină elastică
-24: lățimea benzii [mm]
-1: grosimea benzii [mm]
-8: numărul de casete
Supraîncălzirea șinelor flexibile pentru temperatura ambientală 35°C

Supraîncălzirea elementelor flexibile sunt prezentate sub formă de grafice și tabele.

PAKIETY IZOLOWANE MIEDZIANE I ALUMINIOWE wykres



Metoda de marcare
PAKIETY IZOLOWANE MIEDZIANE I ALUMINIOWE oznaczanie

1 - Sină flexibilă
2 - Lățimea centurii (mm)
3 - Grosime bandă (mm)
4 - Număr benzi (mm)



Numărul de benzi Dimensiuni
[mm]		 Lațime x grosime
[mm]		 Secțiune
[mm2]		 Supraîncălzire
A
10 °C		 B
20 °C		 C
30 °C		 D
40 °C		 E
50 °C		 F
60 °C		 G
70 °C
2

9x0,8x2

 9x0,8 14,4 47 74 95 114 130 144 157
3

9x0,8x3

 9x0,8 21,6 59 92 119 141 162 180 196
6

9x0,8x6

 9x0,8 43,2 88 137 176 210 240 266 291
9

9x0,8x9

 9x0,8 64,8 112 174 225 268 306 340 371
2

13x0,5x2

 13x0,5 13 48 75 97 116 132 147 160
3

13x0,5x3

 13x0,5 19,5 60 93 120 143 163 181 198
4

13x0,5x4

 13x0,5 26 69 108 140 166 190 211 231
6

13x0,5x6

 13x0,5 39 87 135 174 207 237 263 288
10

13x0,5x10

 13x0,5 65 115 180 232 276 316 351 383
2

15x0,8x2

 15,5x0,8 24,8 70 110 141 168 192 214 234
3

15x0,8x3

 15,5x0,8 37,2 87 136 175 209 239 265 290
4

15x0,8x4

 15,5x0,8 49,6 102 159 205 244 279 310 339
6

15x0,8x6

 15,5x0,8 74,4 128 199 257 306 350 389 424
8

15x0,8x8

 15,5x0,8 99,2 151 235 303 361 412 458 501
10

15,5x0,8x10

 15,5x0,8 124 172 268 345 411 470 523 571
2

20x1x2

 20x1 40 96 150 193 230 263 292 319
3

20x1x3

 20x1 60 119 186 240 286 326 263 396
4

20x1x4

 20x1 80 139 217 280 334 381 424 463
5

20x1x5

 20x1 100 158 246 317 377 431 479 523
6

20x1x6

 20x1 120 174 272 351 418 477 531 580
8

20x1x8

 20x1 160 205 321 413 492 562 325 683
10

20x1x10

 20x1 200 234 365 470 560 640 711 777
11

20x1x11

 20x1 220 247 386 497 592 676 752 821
2

24x1x2

 24x1 48 111 173 223 265 303 337 368
3

24x1x3

 24x1 72 137 214 276 329 375 417 456
4

24x1x4

 24x1 96 160 250 322 383 438 487 532
5

24x1x5

 24x1 120 181 282 363 433 494 550 600
6

24x1x6

 24x1 144 200 312 402 479 547 608 664
8

24x1x8

 24x1 192 234 366 471 562 641 713 779
10

24x1x10

 24x1 240 266 415 534 637 727 809 883
2

32x1x2

 32x1 64 139 218 280 334 382 424 463
3

32x1x3

 32x1 96 172 269 346 413 471 524 572
4

32x1x4

 32x1 128 200 313 403 480 548 610 666
5

32x1x5

 32x1 160 226 352 453 540 617 686 749
6

32x1x6

 32x1 192 249 388 500 596 680 756 826
8

32x1x8

 32x1 256 290 452 695 695 793 882 963
10

32x1x10

 32x1 320 327 510 657 783 894 995 1086

Metoda de montare:
1- tăiați lungimea totală a elementului flexibil + 50 mm pentru modelare,
2- modelarea elementului: această operațiune trebuie făcută înainte de tăierea, găurirea și decuparea finală;
3- decapare: dezbrăcarea trebuie făcută cu un cuțit sau cu un instrument de decupaj,
4- foraj: găurirea provoacă de obicei denivelări pe suprafața materialului.
Pentru a asigura un contact corect între clemă și conexiunea flexibilă, găuriți de pe suprafața de contact cu clema,
5- ansamblu: folosiți o șaibă sub șurub. Pentru conexiunile flexibile din mai mult de 4 benzi, trebuie utilizată o șaibă plus un șurub de fier.
În plus, utilizați șuruburi zincate.

Supraîncălzirea conexiunilor flexibile pentru temperatura ambiantă de 35 ° C
Supraîncălzirea elementelor flexibile sunt prezentate sub formă de grafice și tabele.



PAKIETY IZOLOWANE MIEDZIANE I ALUMINIOWE wykres temperatura 35C



Numărul de benzi Dimensiuni
[mm]		 Lațime x grosime
[mm]		 Secțiune
[mm2]		 Supraîncălzire
A
10 °C		 B
20 °C		 C
30 °C		 D
40 °C		 E
50 °C		 F
60 °C		 G
70 °C
2

40x1x2

 40x1 80 167 261 337 401 458 510 556
3

40x1x3

 40x1 120 206 322 415 494 565 628 686
4

40x1x4

 40x1 160 240 374 481 574 655 729 796
6

40x1x5

 40x1 200 269 420 541 644 736 818 894
6

40x1x6

 40x1 240 296 461 594 708 809 900 982
8

40x1x8

 40x1 320 243 535 690 822 939 1044 1140
10

40x1x10

 40x1 400 285 601 774 922 1053 1171 1279
3

50x1x3

 50x1 150 248 387 498 594 679 755 824
4

50x1x4

 50x1 200 287 448 577 688 786 874 954
5

50x1x5

 50x1 250 322 502 646 770 880 987 1068
6

50x1x6

 50x1 300 352 550 709 844 965 1073 1171
8

50x1x8

 50x1 400 407 635 818 975 1114 1238 1352
10

50x1x10

 50x1 500 455 709 914 1089 1244 1383 1510
3

63x1x3

 63x1 189 301 469 604 720 823 915 999
4

63x1x4

 63x1 252 347 542 698 832 950 1056 1153
5

63x1x5

 63x1 315 388 605 779 929 1061 1179 1288
6

63x1x6

 63x1 378 424 661 852 1015 1159 1289 1408
8

63x1x8

 63x1 504 487 759 978 1166 1332 1481 1617
10

63x1x10

 63x1 630 541 844 1088 1296 1481 1646 1798
3

80x1x3

 80x1 240 368 574 739 881 1006 1119 1221
4

80x1x4

 80x1 320 423 660 851 1014 1158 1287 1406
5

80x1x5

 80x1 400 471 735 947 1128 1289 1433 1565
6

80x1x6

 80x1 480 513 801 1032 1229 1404 1562 1705
8

80x1x8

 80x1 640 586 915 1179 1405 1604 1784 1948
10

80x1x10

 80x1 800 649 1013 1305 1556 1777 1976 2157
5

100x1x5

 100x1 500 565 882 1136 1354 1546 1720 1878
6

100x1x5

 100x1 600 614 958 1235 1471 1681 1869 2041
8

100x1x8

 100x1 800 699 1090 1404 1674 1912 2126 2321
10

100x1x10

 100x1 1000 771 1203 1550 1848 2110 2347 2562
12

100x1x12

 100x1 1200 836 1304 1680 2003 2287 2543 2777

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne

CERETI PRODUSUL close
Mesaj trimis cu succes.
CERETI PRODUSUL close
Naviga

Adaugă la lista de dorințe

trebuie să fii logat

Constructie:
Șinele flexibile sunt fabricate din benzi de cupru, protejate de PVC (9mm până la 50mm), ceea ce conferă izolație electrică, de asemenea, atunci când conexiunea flexibilă este răsucită sau folosită în diverse medii (umiditate, temperatură ridicată, mediu agresiv)

Domeniul de aplicare:
- lungime de șină flexibilă: 2000mm și 3000mm (alte dimensiuni la cerere),
- grosimea benzii: de la 0,5 mm la 1 mm,
-număr de benzi: de la 2 la 12.

Opțiuni:
- cupru alb sau aluminiu (la cerere);
- conexiuni flexibile;
-bezhalogenowe,
- izolare la temperaturi ridicate: + 125 ° C.

Gama de aplicații:
- toate aplicațiile legate de transmisia de putere,
- înlocuire: cabluri, bare rigide,
- dispozitive electrice (comutatoare, comutatoare și convertoare),
- transformatoare (conexiuni între transformator și tije).

Avantaje:
Singurul sistem de conexiuni electrice, care combină proprietățile: modelarea conexiunilor și izolarea conductorului. Costul realizării conexiunilor este redus folosind o componentă al cărei preț este comparabil cu prețul cablurilor, conectoarelor și carcaselor.

Comparație - referință a șinelor flexibile la bare rigide:
- îmbunătățirea proprietăților electrice, inclusiv îmbunătățirea siguranței (densitate mai mare a curentului cu izolație pentru aceeași secțiune de cupru);
- obținerea volumului prin montarea mai strânsă a conexiunilor flexibile izolate;
- modelare mai ușoară datorită flexibilității în comparație cu tijele rigide.

Comparație - referință a barelor flexibile la cabluri:
- economisiți timp prin crearea unei conexiuni simplificate, deoarece nu sunt folosiți conectori suplimentari,
- nu există rezistență de contact între conector și cabl,
- obținerea volumului în cazul elementelor care pot fi pliate în comparație cu curbura necesară a cablurilor;
- nu există carcase sau sufocări.

Proprietăți tehnice PVC:
-densitate: 1,31 NFT51-063,
-duritate Shore'a: 85 A NFT 51-109,
-rezistența maximă la tracțiune: 19,6 Mpa NFT 51-034,
-alungire maximă: 365% NFT 51-034,
-conductivitate termică: 3 până la 4 10-4 inch/s/cm/°C,
-rezistență dielectrică: 20 kV/mm,
-cerințe de incendiu: clasa FV 0 UL 94v0,
-folosire: da.

Benzi:
Clasificarea cuprului: conform NF A 51-050,
-denumire: Cu-ETP marca  O,
-conținut de cupru: 99,9%,
-rezistivitate: 1,7241 µΩ/cm.
Proprietăți de cupru: conform NF A 51-100,
-rezistență la tracțiune: 200 Mpa minim,
-alungire: 30 % minim,
-duritate: < 55 HV.

Șine flexibile:
-tensiune maximă: 1000V,
-temperatura de lucru: -40°C până la  +105°C,
-grosime PVC: 2.0 mm,
-rezistență dielectrică: în medie, 20kV/mm conform NFC 32-201-1,
-rezistență la foc:   conform NFC 32-070 C2.

Denumiri:
-ES: șină elastică
-24: lățimea benzii [mm]
-1: grosimea benzii [mm]
-8: numărul de casete
Supraîncălzirea șinelor flexibile pentru temperatura ambientală 35°C

Supraîncălzirea elementelor flexibile sunt prezentate sub formă de grafice și tabele.

PAKIETY IZOLOWANE MIEDZIANE I ALUMINIOWE wykres



Metoda de marcare
PAKIETY IZOLOWANE MIEDZIANE I ALUMINIOWE oznaczanie

1 - Sină flexibilă
2 - Lățimea centurii (mm)
3 - Grosime bandă (mm)
4 - Număr benzi (mm)



Numărul de benzi Dimensiuni
[mm]		 Lațime x grosime
[mm]		 Secțiune
[mm2]		 Supraîncălzire
A
10 °C		 B
20 °C		 C
30 °C		 D
40 °C		 E
50 °C		 F
60 °C		 G
70 °C
2

9x0,8x2

 9x0,8 14,4 47 74 95 114 130 144 157
3

9x0,8x3

 9x0,8 21,6 59 92 119 141 162 180 196
6

9x0,8x6

 9x0,8 43,2 88 137 176 210 240 266 291
9

9x0,8x9

 9x0,8 64,8 112 174 225 268 306 340 371
2

13x0,5x2

 13x0,5 13 48 75 97 116 132 147 160
3

13x0,5x3

 13x0,5 19,5 60 93 120 143 163 181 198
4

13x0,5x4

 13x0,5 26 69 108 140 166 190 211 231
6

13x0,5x6

 13x0,5 39 87 135 174 207 237 263 288
10

13x0,5x10

 13x0,5 65 115 180 232 276 316 351 383
2

15x0,8x2

 15,5x0,8 24,8 70 110 141 168 192 214 234
3

15x0,8x3

 15,5x0,8 37,2 87 136 175 209 239 265 290
4

15x0,8x4

 15,5x0,8 49,6 102 159 205 244 279 310 339
6

15x0,8x6

 15,5x0,8 74,4 128 199 257 306 350 389 424
8

15x0,8x8

 15,5x0,8 99,2 151 235 303 361 412 458 501
10

15,5x0,8x10

 15,5x0,8 124 172 268 345 411 470 523 571
2

20x1x2

 20x1 40 96 150 193 230 263 292 319
3

20x1x3

 20x1 60 119 186 240 286 326 263 396
4

20x1x4

 20x1 80 139 217 280 334 381 424 463
5

20x1x5

 20x1 100 158 246 317 377 431 479 523
6

20x1x6

 20x1 120 174 272 351 418 477 531 580
8

20x1x8

 20x1 160 205 321 413 492 562 325 683
10

20x1x10

 20x1 200 234 365 470 560 640 711 777
11

20x1x11

 20x1 220 247 386 497 592 676 752 821
2

24x1x2

 24x1 48 111 173 223 265 303 337 368
3

24x1x3

 24x1 72 137 214 276 329 375 417 456
4

24x1x4

 24x1 96 160 250 322 383 438 487 532
5

24x1x5

 24x1 120 181 282 363 433 494 550 600
6

24x1x6

 24x1 144 200 312 402 479 547 608 664
8

24x1x8

 24x1 192 234 366 471 562 641 713 779
10

24x1x10

 24x1 240 266 415 534 637 727 809 883
2

32x1x2

 32x1 64 139 218 280 334 382 424 463
3

32x1x3

 32x1 96 172 269 346 413 471 524 572
4

32x1x4

 32x1 128 200 313 403 480 548 610 666
5

32x1x5

 32x1 160 226 352 453 540 617 686 749
6

32x1x6

 32x1 192 249 388 500 596 680 756 826
8

32x1x8

 32x1 256 290 452 695 695 793 882 963
10

32x1x10

 32x1 320 327 510 657 783 894 995 1086

Metoda de montare:
1- tăiați lungimea totală a elementului flexibil + 50 mm pentru modelare,
2- modelarea elementului: această operațiune trebuie făcută înainte de tăierea, găurirea și decuparea finală;
3- decapare: dezbrăcarea trebuie făcută cu un cuțit sau cu un instrument de decupaj,
4- foraj: găurirea provoacă de obicei denivelări pe suprafața materialului.
Pentru a asigura un contact corect între clemă și conexiunea flexibilă, găuriți de pe suprafața de contact cu clema,
5- ansamblu: folosiți o șaibă sub șurub. Pentru conexiunile flexibile din mai mult de 4 benzi, trebuie utilizată o șaibă plus un șurub de fier.
În plus, utilizați șuruburi zincate.

Supraîncălzirea conexiunilor flexibile pentru temperatura ambiantă de 35 ° C
Supraîncălzirea elementelor flexibile sunt prezentate sub formă de grafice și tabele.



PAKIETY IZOLOWANE MIEDZIANE I ALUMINIOWE wykres temperatura 35C



Numărul de benzi Dimensiuni
[mm]		 Lațime x grosime
[mm]		 Secțiune
[mm2]		 Supraîncălzire
A
10 °C		 B
20 °C		 C
30 °C		 D
40 °C		 E
50 °C		 F
60 °C		 G
70 °C
2

40x1x2

 40x1 80 167 261 337 401 458 510 556
3

40x1x3

 40x1 120 206 322 415 494 565 628 686
4

40x1x4

 40x1 160 240 374 481 574 655 729 796
6

40x1x5

 40x1 200 269 420 541 644 736 818 894
6

40x1x6

 40x1 240 296 461 594 708 809 900 982
8

40x1x8

 40x1 320 243 535 690 822 939 1044 1140
10

40x1x10

 40x1 400 285 601 774 922 1053 1171 1279
3

50x1x3

 50x1 150 248 387 498 594 679 755 824
4

50x1x4

 50x1 200 287 448 577 688 786 874 954
5

50x1x5

 50x1 250 322 502 646 770 880 987 1068
6

50x1x6

 50x1 300 352 550 709 844 965 1073 1171
8

50x1x8

 50x1 400 407 635 818 975 1114 1238 1352
10

50x1x10

 50x1 500 455 709 914 1089 1244 1383 1510
3

63x1x3

 63x1 189 301 469 604 720 823 915 999
4

63x1x4

 63x1 252 347 542 698 832 950 1056 1153
5

63x1x5

 63x1 315 388 605 779 929 1061 1179 1288
6

63x1x6

 63x1 378 424 661 852 1015 1159 1289 1408
8

63x1x8

 63x1 504 487 759 978 1166 1332 1481 1617
10

63x1x10

 63x1 630 541 844 1088 1296 1481 1646 1798
3

80x1x3

 80x1 240 368 574 739 881 1006 1119 1221
4

80x1x4

 80x1 320 423 660 851 1014 1158 1287 1406
5

80x1x5

 80x1 400 471 735 947 1128 1289 1433 1565
6

80x1x6

 80x1 480 513 801 1032 1229 1404 1562 1705
8

80x1x8

 80x1 640 586 915 1179 1405 1604 1784 1948
10

80x1x10

 80x1 800 649 1013 1305 1556 1777 1976 2157
5

100x1x5

 100x1 500 565 882 1136 1354 1546 1720 1878
6

100x1x5

 100x1 600 614 958 1235 1471 1681 1869 2041
8

100x1x8

 100x1 800 699 1090 1404 1674 1912 2126 2321
10

100x1x10

 100x1 1000 771 1203 1550 1848 2110 2347 2562
12

100x1x12

 100x1 1200 836 1304 1680 2003 2287 2543 2777
