Producător: FRER

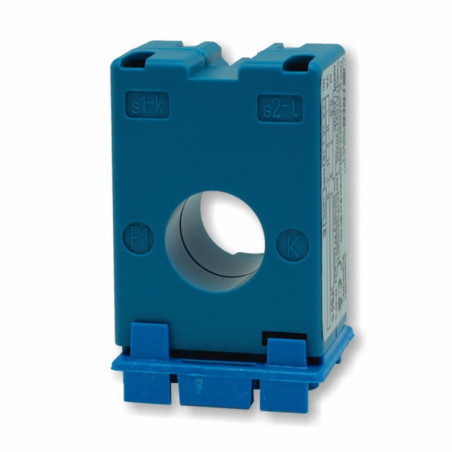

TDC ... / TDA ... - transformatoare de curent pentru cooperarea cu releele de curent de scurgere

TDC ... / TDA ... - transformatoare de curent pentru cooperarea cu releele de curent de scurgere

Transformatoarele de curent din seria TD trebuie să fie instalate cu toți conductoarele de rețea monofazate (trifazate și neutre [dacă există]) în interiorul miezului. Conductorul de protecție PE sau PEN pentru rețeaua TN-C trebuie să fie în afara miezului. Conexiunea cu transformatorul de curent de scurgere trebuie să fie cât mai scurtă, realizată folosind un cablu ecranat (ecranat pe o parte) și dirijat la o distanță considerabilă de circuitele de alimentare pentru a reduce interferențele de la cuplaje și căderile de tensiune pe rezistența cablurilor de alimentare.

Date tehnice:

Carcasă auto-stingătoare (materiał) UL 90-V0
Frecvență nominală 47-63Hz
Nivelul de izolare 2,5kV 50Hz, 1 min.
Grad de protecție IP20
Suprasarcină continuă 1000A
Curent termic (1s) 40kA
Temperatura de lucru 0…+50˚C U.R./R.H. <90% n.c.
Temperatura de depozitare -20…+70˚C
Instalare șurub, max 1,6mm2


Cod Miez A B C D E F G H I kg

TDC022

 Închis Fig 1. 0,2

TDC032

 Fig 2. 0,3

TDC035

 35 93 73 92 100   40 6 28 0,2

TDC060

 60 122 98 116 125   55 6 28 0,2

TDC080

 80 142 118 136 146   65 6 38 0,4

TDC110

 110 168 148 166 178   78 6 28 0,5

TDC160

 160 275 255 265 275   130 8,5 45 1,2

TDC210

 210 325 305 310 325   155 8,5 45 2,4

TDC300

 300 415 390           40 4,7

TDC321

 Fig 3. -

TDC350

 350 463 438           40 5,5

TDC471

 Fig 4. -

TDA110

 Cardigan 110 225 205 220 235 70 105 6,5 40 1,3

TDA160

 160 275 255 265 275 75 130 8,5 45 1,3

TDA210

 210 325 305 310 325 75 155 8,5 45 2,4


Dimensiuni

Fig. 1: TDC022 - Dimensiuni

Fig 2: TDC032 - Dimensiuni

Fig 3: TDC321 - Dimensiuni

Fig 4: TDC471 - Dimensiuni

Figura 5: Legendă care prezintă desemnarea dimensiunilor respective în tabel
