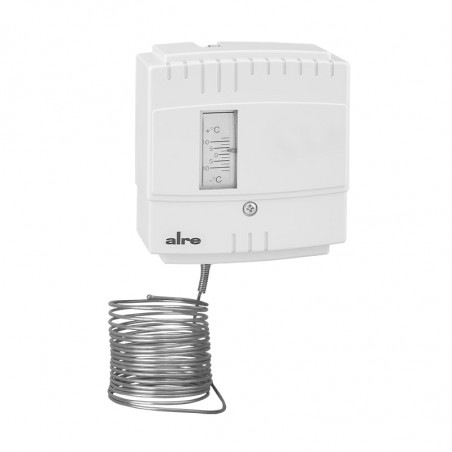

Termostat de protectie impotriva inghetului JTF-1…-25
Termostat de protectie impotriva inghetului JTF-1…-25
Termostat de protectie impotriva inghetului JTF-1…-25
Termostat de protectie impotriva inghetului JTF-1…-25

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ALRE

Termostat de protectie impotriva inghetului JTF-1…-25

Date tehnice:

Sarcina de contact:
15 (8)A 24-250V-, min. 150mA pt 24V~
Histereza:
1K
Interval de ajustare:
-10 ... +12°C
Contact:

1 sau 2 micro-comutatoare ca contacte fără potențial
Grad de protecție:
IP40, Seria W: IP65
Clasa de protecție:
I
Temperatura ambientală:
-10...+55°C
Contact:


umplut cu gaz, din cupru, activ pe întreaga lungime
(cu excepția JTF-3, JTF-4)
Culoare:
gri (RAL 7035)





APLICARE

Adaptat pentru a oferi protecție împotriva înghețului pentru sistemele de încălzire cu bobine. Modelele de termostate de protecție împotriva înghețului de la JTF-21 la JTF-25 sunt echipate cu două ieșiri ale releului, ceea ce permite opțiunea de a reacționa sistemul înainte ca temperatura să atingă o valoare periculoasă. Toate dispozitivele sunt rezistente la deteriorare și fără piese de plumb.
Cu excepția modelelor JTF-3 / JTF-4, capilarele termostatice sunt active pe întreaga lungime. Dispozitivul reacționează dacă valoarea setată este obținută pe o lungime de aproximativ 30 cm (pentru varianta de 12 m lungimea este de 60 cm, respectiv).

Termostat przeciwzamrożeniowy JTF-1…-25

Termostat przeciwzamrożeniowy JTF-1…-25
Termostat przeciwzamrożeniowy JTF-1…-25


JTF-1 până la -25:
Special adaptat pentru măsurători de temperatură în gaze neagresive. Fixarea tubului capilar de-a lungul spiralei de încălzire este posibilă folosind suporturi JZ-06 / 6M (metal) sau JZ-05 / 06K (plastic).

JTF-3 / -4 (aplicație suplimentară):
Spirala de protecție SW-200-12 este destinată utilizării în măsurători de temperatură a gazului ne-corozive, în timp ce gulerul de protecție TH-140 trebuie utilizat în lichide neagresive. Pentru aplicare în medii agresive, se recomandă utilizarea gulerelor de protecție NTH-140.

Tip Lungimea capilară Echipament Capul senzorului

JTF-1

 6,0m

JTF-1/12

 12,0m

JTF-1 W

 6,0m IP 65

JTF-2

 6,0m Resetare externă

JTF-2/12

 12,0m Resetare externă

JTF-2 W

 6,0m Resetare externă IP 65

JTF-3

 1,8m

De asemenea, pentru utilizare în apă

 9,5x76mm

JTF-3 W

 1,8m

IP 65 De asemenea pentru utilizare în apă

 9,5x76mm

JTF-4

 1,8m

Resetare externă, de asemenea, utilizată în apă

 9,5x76mm

JTF-5

 3,0m

JTF-6

 3,0m

Resetare externă



JTF-6 W

 3,0m

IP 65, resetare externă



Două etape: primul pas activ 5K înainte de punctul de comutare

JTF-21

 6,0m

JTF-21/12

 12,0m

JTF-21 W

 6,0m IP 65

JTF-22

 6,0m Resetare externă

JTF-22/12

 12,0m Resetare externă

JTF-25

 3,0m


Accesorii Echipament

JZ-04

 Culot cu tub capilar pentru conducte de ventilație, furtun de protecție de 30 cm inclus

JZ-05/6 K

 Set de cleme de fixare pentru termostatul JTF (6 bucăți) din plastic (max. 145 ° C)

JZ-05/6 M

Un set de cleme de fixare pentru termostatul JTF (6 bucăți) de metal

JZ-05/1 M

Cleme de montare individuale pentru termostate JTF, metal

JZ-07

Suport de montaj pentru termostat antigel JTF

JZ-14

Kit de etanșare pentru termostatul de protecție împotriva înghețului

TH-140

Guler de protecție pentru JTF-3, JTF-4; Material: alamă nichelată

NTH-140

Guler de protecție pentru JTF-3, JTF-4; Material V4A (1.4571)

SW-200-12

Spirală de protecție pentru JTF-3, JTF-4 pentru montarea capilarelor în conductele de ventilație; material: oțel placat cu nichel

Desene și diagrame

Termostat przeciwzamrożeniowy JTF wymiary Termostat przeciwzamrożeniowy JTF-..w wymiary
Termostat przeciwzamrożeniowy JTF-1/-3/-5 wymiary Termostat przeciwzamrożeniowy JTF-2/-4/-6 wymiary
Termostat przeciwzamrożeniowy JTF-21/-25 wymiary Termostat przeciwzamrożeniowy JTF-22
