Transformator cu miez divizat ELEQ
  • Transformator cu miez divizat ELEQ

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ELEQ

Transformator cu miez divizat ELEQ

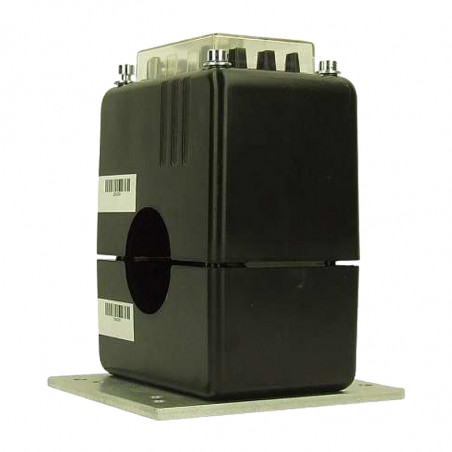

TQ120 este un transformator compact cu miez divizat care este potrivit pentru sistemele de joasă tensiune. Acest dispozitiv este ușor de instalat datorită posibilității de demontare a părții superioare a transformatorului în întregime. În plus, transformatoarele pot fi montate strâns, doar 120 mm între faze sunt suficiente. TQ120 poate fi utilizat în instalații noi și existente, iar măsurarea curentă a acestuia este foarte precisă.

Transformator Clasa Putere Simbol
100-200/1A 5P10 2-4VA

4Q12F90
200/1A 0,5S 2,5VA la cerere
250/1A 0,5S 2,5VA la cerere
300/1A 5P10 5VA

4Q12F92
300/1A 0,5S 2,5VA la cerere
400/1A 5P20 5VA

4Q12F93
500/1A 5P20 5VA

4Q12F94
500/1A 0,5S 2,5VA la cerere
100-200/1A 1 1,5-4VA

4Q12F09
300/1A 0,5-1 7,5-15VA

4Q12F11
400/1A 0,5-1 7,5-15VA

4Q12F12
500/1A 0,5-1 15-20VA

4Q12F13
600/1A 0,5-1 15-20VA

4Q12F14
600/1A 0,5S 2,5VA la cerere
200/5A 1 4VA

4Q12F59
250/5A 0,5S 2,5VA la cerere
300/5A 1 5VA

4Q12F61
300/5A 0,5S 2,5VA la cerere
400/5A 1 5VA

4Q12F62
400/5A 0,5S 2,5VA la cerere
500/5A 1 10VA

4Q12F63
500/5A 0,2S 2,5VA la cerere
600/5A 1 10VA

4Q12F64
600/5A 0,2S 2,5VA la cerere

Schema de conectare:

TQ120- Przekładnik z rozpinanym rdzeniem ELEQ - schemat połączenia

Dimensiuni:

TQ120- Przekładnik z rozpinanym rdzeniem ELEQ wymiary


Condiții de mediu
Acest produs este destinat utilizării în condiții de siguranță în următoarele condiții:
Scop: Interior
Temperatura ambientală: -40°C .. +60°C
Umiditate: 5% .. 85%, fără condensare
Grad de protecție: IP20
Potrivit numai pentru sârmă izolată
Condiţii
Norma: IEC 60044-1:2003
Curent termic nominal de scurtă durată (ith): 100 x In/1 s
Curent termic continuu (ith): 100%
Nivelul de izolare: 0,72/3/-kv
Frecvență nominală: 50/60Hz
Clasa de izolare: E
Diametrul maxim al cablului: Max. 0 45 mm
Terminale secundare Borne cu șurub (max 2Nm)
