UGE, UGZ - Un transformator bipolar de tensiune medie interioară

UGE, UGZ - Un transformator bipolar de tensiune medie interioară

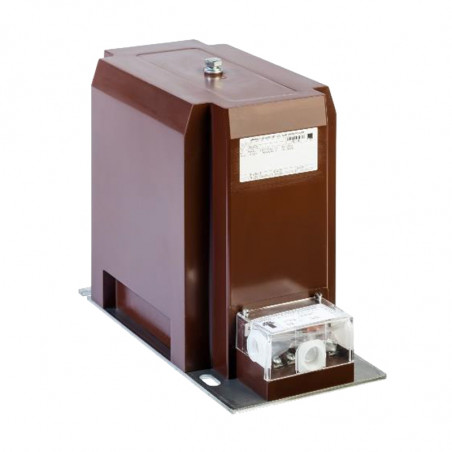

UGE, UGZ sunt transformatoare interioare de tensiune medie, dedicate scopurilor de măsurare și protecție în cutii de viteze cu tensiuni maxime de până la 24kV.

Transformatoarele sunt construite în turnări de rășină acoperite din interior cu acoperire poliuretanică, adică înfășurarea primară, secundară și circuitul magnetic sunt încorporate în el într-o singură operație, astfel încât să asigure o rezistență de izolare adecvată. [Nbsp] Terminalele de ieșire sunt echipate cu șuruburi M5. Unul dintre terminale poate fi utilizat ca sol de protecție directă pentru baza de montare. Terminalul de protecție M8 este situat pe partea din spate a carcasei transformatorului. În plus, bornele de ieșire sunt echipate cu un capac auto-stingător de blocare din policarbonat transparent pentru a proteja împotriva contactului accidental. În transformatoarele unipolare UGE, înfășurările primare și secundare sunt izolate reciproc la 3kV în conformitate cu cerințele stabilite de frecvența de apariție a tensiunii maxime de rezistență pe acesta. Înfășurarea primară este conectată din fabrică la pământ prin șurubul M5. La modelele cu înfășurări adaptate pentru a detecta componenta de tensiune zero, înainte de pornire, asigurați-vă că partea secundară conectată într-un sistem triunghi deschis este împământată la un singur punct. [Nbsp] În transformatoarele bipolare UGZ, înfășurările primare și secundare sunt izolate reciproc în funcție de cea mai mare tensiune de operare și nivelul de izolare nominal asociat. În faza finală de producție, fiecare transformator este supus testării de rutină pentru conformitatea produsului cu standardele naționale și internaționale, cum ar fi VDE, IEC, BS, ANSI etc.
