Symulator EFT/Burst EFT61004TA
Symulator EFT/Burst EFT61004TA

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EMC Prima

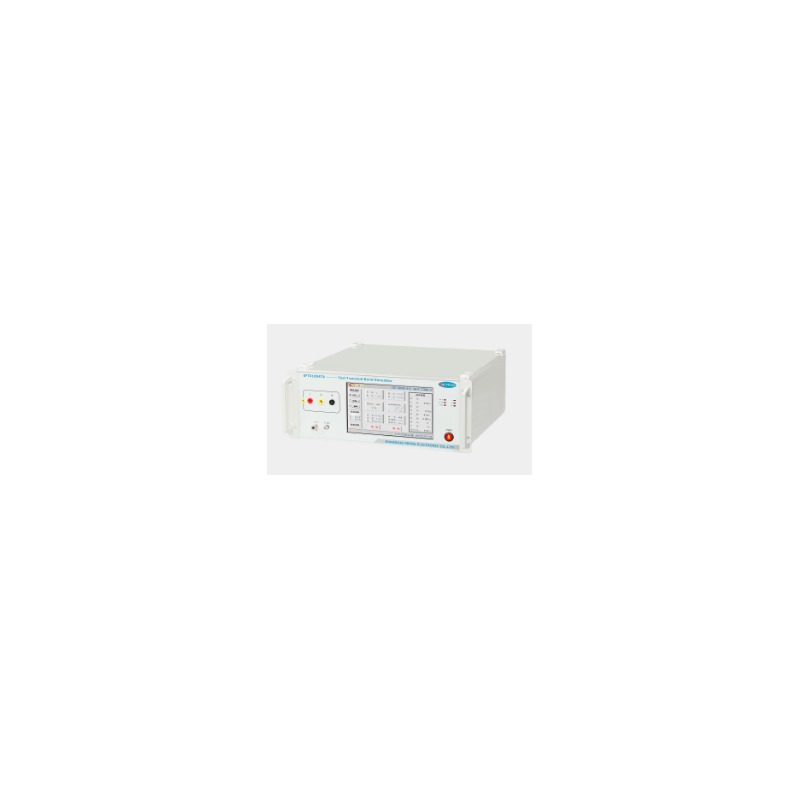

Симулятор EFT/Burst EFT61004TA

  • EFT61004TA

Генератор импульсов EFT61004TA специально разработан для удовлетворения требований испытаний на устойчивость к быстрым электрическим переходным процессам (EFT). Используется для оценки характеристик портов питания, сигналов, управления и заземления электрических и электронных устройств, подверженных воздействию помех, вызванных быстрыми переходными процессами (EFT).

Характеристики:

  • Управление осуществляется с помощью цветного сенсорного экрана диагональю 10,1 дюйма.
  • Свободное переключение положительной и отрицательной полярности.
  • Переключение между китайским и английским языками.
  • Режимы: пользовательский, расширенный и стандартный.
  • Высокотехнологичные, долговечные.
  • Максимальное испытательное напряжение: до 5 кВ.

Соответствие стандартам:

  • GB/T 17626.4 / IEC 61000-4-4.
  • IEC / EN 61000-6-1

Параметры:

Разрешение напряжения
Параметр Значение/Описание
Диапазон выходного напряжения 200 В ~ 5000 В ±10%
1 В
Выброс напряжения 1 В
Точность напряжения < ±10%
Полярность выхода +, -, +/-, -/+
T&H Встроенный термометр и измеритель влажности
Сопротивление источника 50 Ом
Время нарастания импульса 5 нс ±30%
Длительность импульса 50 нс ±30% (нагрузка 50 Ом) 35 нс ~ 150 нс (нагрузка 1000 Ом)
Диапазон частот 0,1 кГц ~ 1200 кГц
Разрешение по частоте 0,1 кГц
Стандартный Частоты 5 кГц, 100 кГц
Длительность группы импульсов 0,001 ~ 2550,000 мс
Период группы импульсов 300 мс (0,15 ~ 99,99 с)
Длительность теста 1 с ~ 9999 с
Режим прямого выхода Через коаксиальный высоковольтный разъём
Фазовая синхронизация 0° ~ 359° (45 Гц ~ 65 Гц) (синхронный, автоматический, асинхронный)
Связь Встроенная однофазная, 3-проводная связь
Нагрузка UAC MAX 240 В / 16 А UDC MAX 220 В / 16 А
