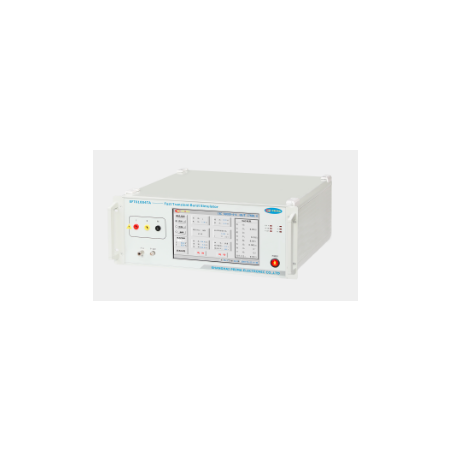

Symulator EFT/Burst EFT61004TA
Symulator EFT/Burst EFT61004TA

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

Simulator EFT/Burst EFT61004TA

  • EFT61004TA

Generatorul de impulsuri EFT61004TA este proiectat special pentru a îndeplini cerințele testării imunității electrice rapide tranzitorii (EFT). Folosit pentru a evalua performanța porturilor de alimentare, semnal, control și împământare ale dispozitivelor electrice și electronice împotriva interferențelor generate de rafale tranzitorii rapide (EFT).

Caracteristici:

  • Operat prin intermediul unui ecran tactil color de 10,1 inchi
  • Polaritate pozitivă și negativă cu comutare liberă
  • Se poate comuta între chineză și engleză
  • Moduri: Personalizat, Îmbunătățit și Standard
  • Tehnologie superioară, durabilă
  • Tensiune maximă de testare: până la 5kV

Respectarea standardelor:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Parametri:

Rezoluție de tensiune
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Generatorul de impulsuri EFT61004TA este proiectat special pentru a îndeplini cerințele testării imunității electrice rapide tranzitorii (EFT). Folosit pentru a evalua performanța porturilor de alimentare, semnal, control și împământare ale dispozitivelor electrice și electronice împotriva interferențelor generate de rafale tranzitorii rapide (EFT).

Caracteristici:

  • Operat prin intermediul unui ecran tactil color de 10,1 inchi
  • Polaritate pozitivă și negativă cu comutare liberă
  • Se poate comuta între chineză și engleză
  • Moduri: Personalizat, Îmbunătățit și Standard
  • Tehnologie superioară, durabilă
  • Tensiune maximă de testare: până la 5kV

Respectarea standardelor:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Parametri:

Parametru Valoare/Descriere
Interval de tensiune de ieșire 200V ~ 5000V ±10%
1V
Surplus de tensiune 1V
Precizia tensiunii < ±10%
Polaritate de ieșire +, -, +/-, -/+
T&H Termometru și umiditate încorporate
Impedanța sursei 50Ω
Timp de creștere a pulsului 5ns ±30%
Durata impulsului 50ns ±30% (încărcare 50Ω) 35ns ~ 150ns (încărcare 1000Ω)
Interval de frecvență 0,1 kHz ~ 1200 kHz
Rezoluție de frecvență 0,1 kHz
Frecvențe standard 5 kHz, 100 kHz
Durata grupului de impulsuri 0,001 ~ 2550,000 ms
Perioada grupului de impulsuri 300 ms (0,15 ~ 99,99 s)
Durata testului 1s ~ 9999s
Modul de ieșire directă Prin conector coaxial de înaltă tensiune
Sincronizare de fază 0° ~ 359° (45 Hz ~ 65 Hz) (sincron, automat, asincron)
Cuplaj Cuplaj monofazat, cu 3 fire încorporat
Capacitate de încărcare UAC MAX 240V / 16A UDC MAX 220V / 16A
Rezoluție de tensiune
mai puțin
Citeste mai mult
Comentarii (0)
Parametru Valoare/Descriere
Interval de tensiune de ieșire 200V ~ 5000V ±10%
1V
Surplus de tensiune 1V
Precizia tensiunii < ±10%
Polaritate de ieșire +, -, +/-, -/+
T&H Termometru și umiditate încorporate
Impedanța sursei 50Ω
Timp de creștere a pulsului 5ns ±30%
Durata impulsului 50ns ±30% (încărcare 50Ω) 35ns ~ 150ns (încărcare 1000Ω)
Interval de frecvență 0,1 kHz ~ 1200 kHz
Rezoluție de frecvență 0,1 kHz
Frecvențe standard 5 kHz, 100 kHz
Durata grupului de impulsuri 0,001 ~ 2550,000 ms
Perioada grupului de impulsuri 300 ms (0,15 ~ 99,99 s)
Durata testului 1s ~ 9999s
Modul de ieșire directă Prin conector coaxial de înaltă tensiune
Sincronizare de fază 0° ~ 359° (45 Hz ~ 65 Hz) (sincron, automat, asincron)
Cuplaj Cuplaj monofazat, cu 3 fire încorporat
Capacitate de încărcare UAC MAX 240V / 16A UDC MAX 220V / 16A
