Symulator EFT/Burst EFT61004TA
Symulator EFT/Burst EFT61004TA

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EMC Prima

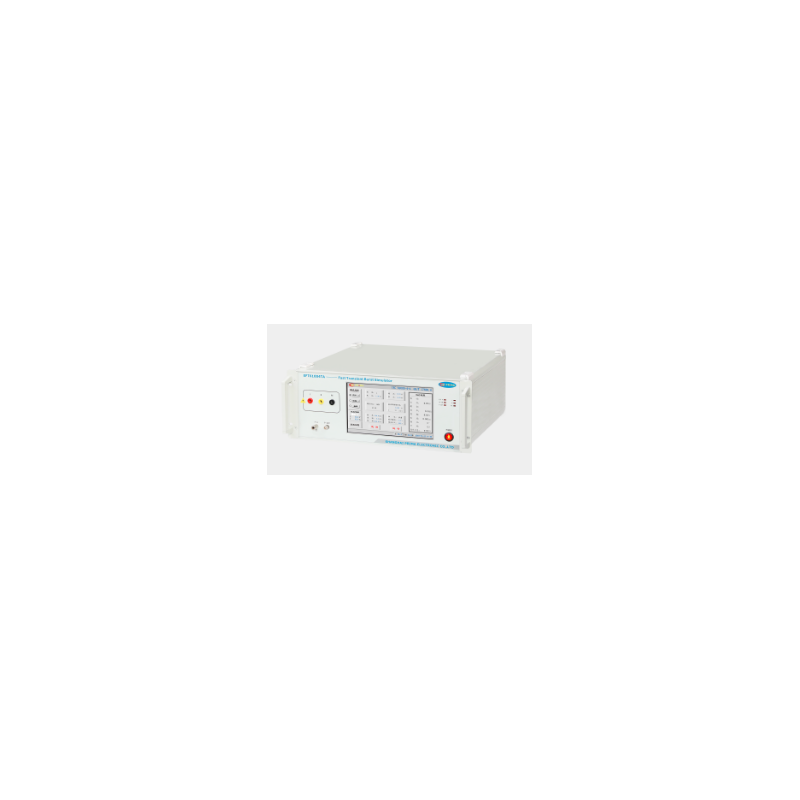

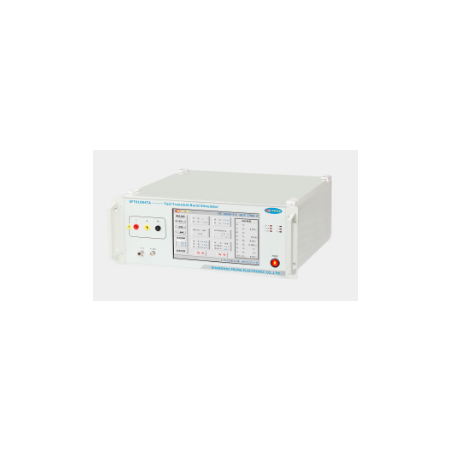

Simulador de EFT/Ráfaga EFT61004TA

  • EFT61004TA

El generador de pulsos EFT61004TA está diseñado específicamente para cumplir con los requisitos de las pruebas de inmunidad a transitorios eléctricos rápidos (EFT). Se utiliza para evaluar el rendimiento de los puertos de alimentación, señal, control y tierra de dispositivos eléctricos y electrónicos frente a interferencias de ráfagas transitorias rápidas (EFT).

Características:

  • Operación mediante una pantalla táctil a color de 10,1 pulgadas
  • Polaridad positiva y negativa conmutable libremente
  • Conmutación entre chino e inglés
  • Modos: Personalizado, Mejorado y Estándar
  • Tecnología superior, durabilidad
  • Tensión máxima de prueba: hasta 5 kV

Cumplimiento de normas:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Parámetros:

Voltaje Resolución
Parámetro Valor/Descripción
Rango de voltaje de salida 200 V ~ 5000 V ±10%
1 V
Sobretensión 1 V
Precisión de la tensión < ±10%
Polaridad de salida +, -, +/-, -/+
T&H Termómetro y medidor de humedad integrados
Impedancia de la fuente 50°
Tiempo de subida del pulso 5 ns ±30%
Duración del pulso 50 ns ±30% (carga de 50 Ω) 35 ns ~ 150 ns (carga de 1000 Ω)
Rango de frecuencia 0,1 kHz ~ 1200 kHz
Resolución de frecuencia 0,1 kHz
Estándar Frecuencias 5 kHz, 100 kHz
Duración del grupo de pulsos 0,001 ~ 2550,000 ms
Periodo del grupo de pulsos 300 ms (0,15 ~ 99,99 s)
Duración de la prueba 1 s ~ 9999 s
Modo de salida directa Mediante conector coaxial de alto voltaje
Sincronización de fase 0° ~ 359° (45 Hz ~ 65 Hz) (síncrono, automático, asíncrono)
Acoplamiento Acoplamiento monofásico de 3 hilos integrado
Capacidad de carga UAC MÁX. 240 V / 16 A UDC MÁX. 220 V / 16 A
