Fabricant: EMC Prima

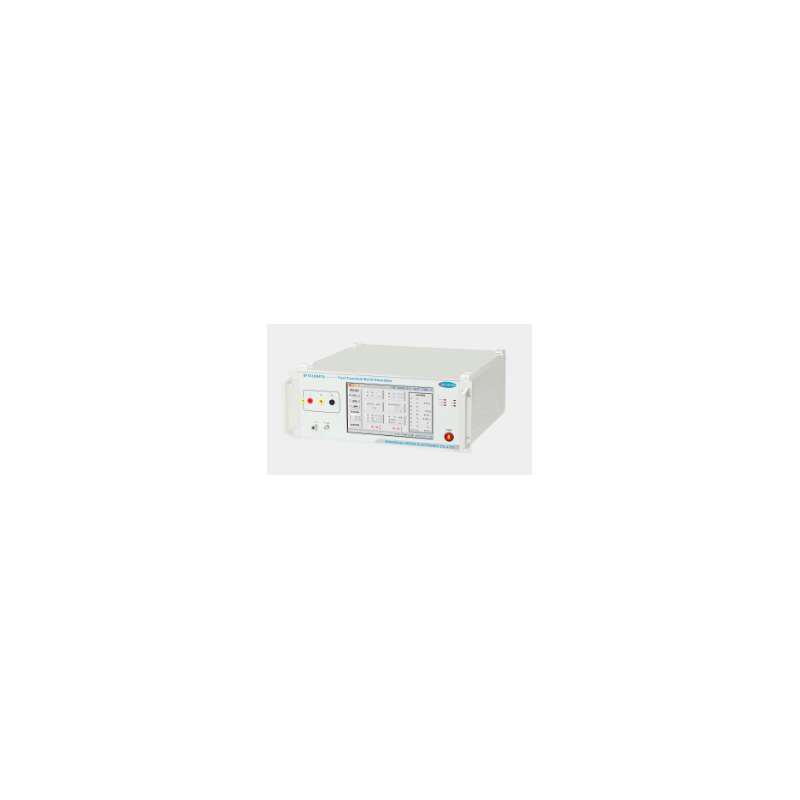

Simulateur EFT/Burst EFT61004TA

  • EFT61004TA

Le générateur d'impulsions EFT61004TA est spécialement conçu pour répondre aux exigences des tests d'immunité aux transitoires électriques rapides (EFT). Utilisé pour évaluer les performances des ports d'alimentation, de signal, de contrôle et de terre des appareils électriques et électroniques face aux interférences causées par les transitoires rapides en salves (TFS).

Caractéristiques :

  • Utilisation via un écran tactile couleur de 10,1 pouces
  • Polarité positive et négative librement commutable
  • Possibilité de choisir entre le chinois et l'anglais
  • Modes : Personnalisé, Amélioré et Standard
  • Technologie supérieure, robuste
  • Tension d'essai maximale : jusqu'à 5 kV

Conformité aux normes :

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Paramètres :

Tension Résolution
Paramètre Valeur / Description
Plage de tension de sortie 200 V ~ 5 000 V ± 10 %
1 V
Surtension 1 V
Précision de la tension < ±10 %
Polarité de sortie +, -, +/-, -/+
T&H Thermomètre et hygromètre intégrés
Impédance de la source 50 Ω
Temps de montée de l'impulsion 5 ns ±30 %
Durée d'impulsion 50 ns ±30 % (charge de 50 Ω) 35 ns ~ 150 ns (charge de 1 000 Ω)
Gamme de fréquences 0,1 kHz ~ 1 200 kHz
Résolution en fréquence 0,1 kHz
Standard Fréquences 5 kHz, 100 kHz
Durée du groupe d'impulsions 0,001 à 2 550 000 ms
Période du groupe d'impulsions 300 ms (0,15 à 99,99 s)
Durée du test 1 s à 9 999 s
Mode de sortie directe Via connecteur coaxial haute tension
Synchronisation de phase 0° ~ 359° (45 Hz ~ 65 Hz) (synchrone, automatique, asynchrone)
Couplage Couplage monophasé, 3 fils intégré
Capacité de charge UAC MAX 240 V / 16 A UDC MAX 220 V / 16 A
