Контакторы CI 105-420 EI
  • Контакторы CI 105-420 EI

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Danfoss

Ci 110-420 EI контакторы

Контакторы 85-420 EI изготавливаются в диапазоне от 45 до 239kW с катушкой для переменного напряжения. Самые большие типы контакторов - CI 140-420 EI - имеют вмонтированные электронные управляющие схемы, что обозначает низкое потребление мощности и широкий диапазон напряжения, также для частот 50 и 60Hz. Оснастка охватывает широкий ассортимент вспомагательных контактов и реле времени, а также термореле для защиты.

Центральная электроцепь Вспомагательные
контакты
Версии
сборки		 Каталоговый
номер1		 Тип
Нагрузка AC - 3 Ith
(AC - 1)
открытое
[A]		 Ithe
(AC - 1)
в корпусе
[A]		 Количество
основных
контактов
Ue
220-240
[kW]		 Ue
380-500
[kW]		 Ie
[A]
30 55 105 160 120 3 2-6 037H3206 Cl 105
45 78 140 250 210 3 2-6 037H3217 Cl 140 El
55 95 170 250 210 3 2-6 037H3257 Cl 170 El
67 118 210 250 300 3 2-6 037H3259 Cl 210 El
80 140 250 350 300 3 2-6 037H3267 Cl 250 El
97 170 300 500 450 3 2-6 037H3269 Cl 300 El
135 238 420 500 450 3 2-6 037H3279 CI 420 El
Внимание
1 - Наряду с каталоговым номероми необходимо указать напряжение и частоту катушки или номер вывода

Правильный способ заказа контакторов:
Пример: CI 170 с катушкой 24V, 50Hz.
Выберите одну из нижеследующих форм заказа:
1 Каталоговый нр. + нр. вывода: 037H3257.13
2 Каталоговый нр. + напряжение и частота катушки: 037H3257, 24V/50Hz

Напряжение катушек и катушки для CI 140 EI-420 EI
Напряжение катушки Номер
вывода		 Катушки для
CI 140 EI-170 EI		 Катушки для
CI 210 EI-300 EI		 Катушки для
CI 420 EI
24-28V, 50/60Hz 13 037H3411 - -
43-65V, 50/60Hz 15 037H3045 037H3045 -
110-130V, 50/60Hz 23 037H3413 037H3413 037H3421
208-277V, 50/60Hz 32 037H3415 037H3415 037H3423
380-400V, 50/60Hz 39 037H3417 037H3417 037H3425

НАПРЯЖЕНИЕ КАТУШЕК И КАТУШКИ ДЛЯ CI 105

Напряжение катушки Номер вывода Тип
24V, 50Hz 16 037H3260
24V, 60Hz 14 037H5011
110V, 50Hz 22 037H3261
110V, 60Hz 21 037H3322
120V, 60Hz 24 037H5012
208V, 60Hz 91 037H5013
220-230V, 50Hz 31 037H3262
220V, 60Hz 29 037H3323
240V, 50Hz 33 037H3263
240V, 60Hz 30 037H5014
380-400V, 50Hz; 440V, 60Hz 37 037H3264
415V, 50Hz; 480V, 60Hz 38 037H3265
575V, 60Hz 94 037H5016

Комплект главных контактов

Тип Каталоговый номер
главные контакты для CI 105 037H3229
Оснастка для CI 105

Варистор Cl 105
VRC 460-380V,50/60 037H3407
Блокировка на несколько контакторов
Блокировка CI 105 037H3232
Противоударный экран
Экран контактов CI 105 037H3246
Экран CI 105 037H3244

Вспомагательные контакты CBB для контакторов CI 105-420 EI

Функция соединения Нагрузка Каталоговый
номер		 Тип
Ie(AC - 15)
[A]		 Ith
(AC - 1)
открытое
[A]		 Ithe
(AC - 1)
в корпусе
[A]		 Ue
[V]
1 NO + 1NC для левостронной сборки 5,5 16 12 690 037H3230 CBC-111
1 NO + 1NC для правостронной сборки 5,5 16 12 690 037H3231 CBC-111

Внимание
1 - активированы механическим методом и электроизолированы.

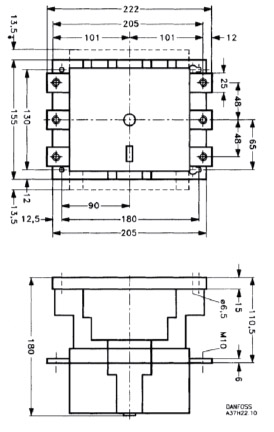

Корпус CI 210 EI-420 EI
Корпус CI 140 EI-170 EI
Корпус CI 105

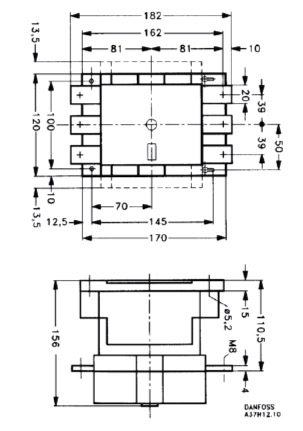

Меньше
