Датчик тока HXS 20-NP
Датчик тока HXS 20-NP

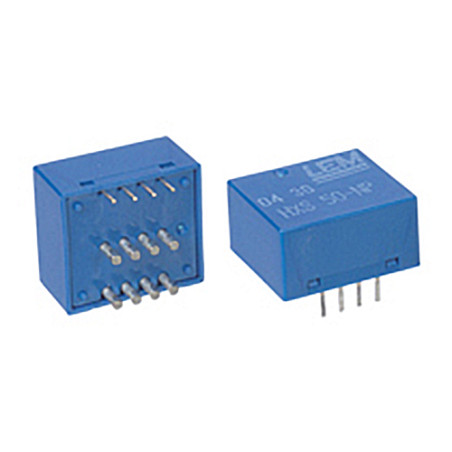

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HXS 20-NP

  • HXS 20-NP
  • Точность 1
  • Номинальный ток (А) 20
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Приводы/Источники питания/Возобновляемые источники энергии/Сварка
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 50
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Преобразователь тока HXS 20-NP

Для электронного измерения токов: постоянного, переменного, импульсного и т. д., с гальванической развязкой между первичной и вторичной обмотками.

Функции

  • Измерения на основе эффекта Холла
  • Многодиапазонный преобразователь тока с системой трассировки на печатной плате
  • Гальваническая развязка между первичной и вторичной обмотками
  • Испытательное напряжение изоляции 3500 В
  • Чрезвычайно компактная конструкция < 11 мм
  • Постоянное смещение и чувствительность
  • Низкое энергопотребление
  • Однополярное питание +5 В
  • Изолированный пластиковый корпус, соответствующий стандарту UL 94-V0.

Преимущества

  • Компактный размер и экономия места
  • Одна конструкция для широкого диапазона номинальных токов
  • Высокая устойчивость к внешним помехам
  • Вход/выход Uref

Области применения

  • Преобразователи частоты переменного тока и сервоприводы
  • Статические преобразователи для преобразователей частоты постоянного тока
  • Использование с питанием от аккумуляторов
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИИП)
  • Источники питания для сварочного оборудования
Серия HXS
Параметры Ток
Номинальные значения 5 А, 10 А, 20 А
Диапазон измерения 60 А
Вторичный сигнал Номинальное Напряжение
Номинальное значение вторичного сигнала Мгновенное 2,5 ±0,625 В
Первичный сигнал Переменный + постоянный
Напряжение питания Внешний однополярный постоянный
Диапазон напряжения питания 5 - 5 В
Точность 1 %
Рабочая температура -40 °C / 105 °C
Технология Эффект Холла с разомкнутой обратной связью
Сборка Печатные платы
Применение Приводы, источники питания, возобновляемые источники энергии, сварка
