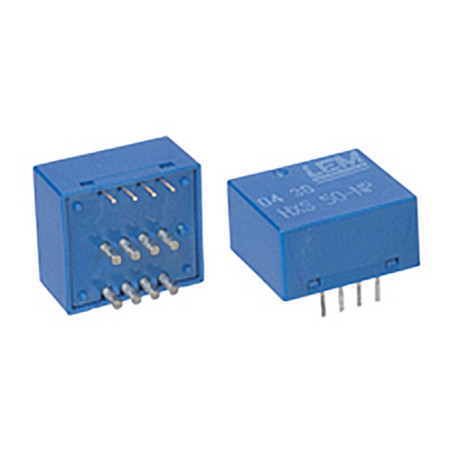

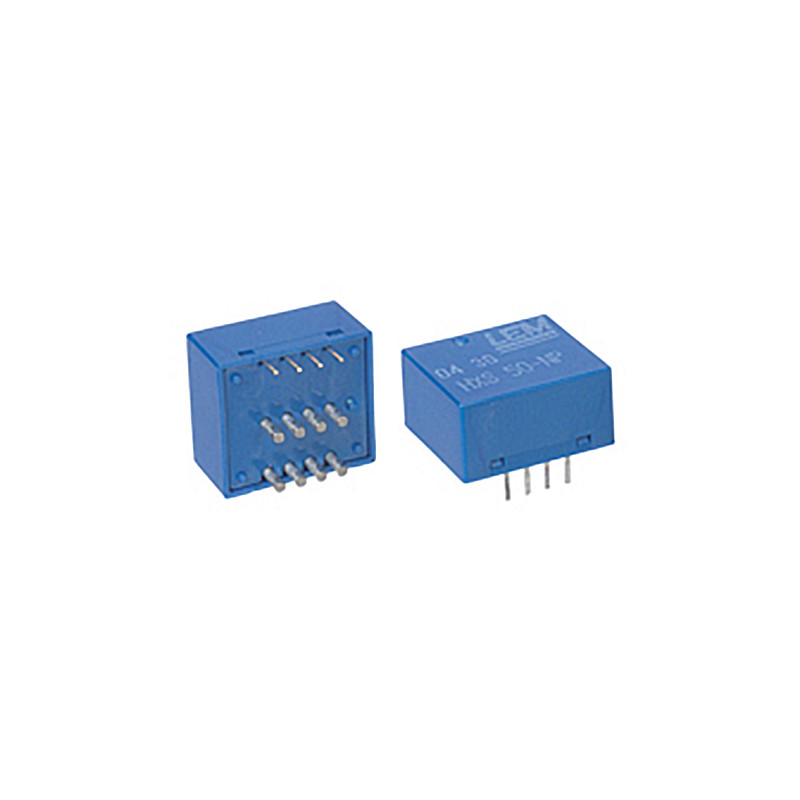

Перетворювач струму HXS 20-NP
Перетворювач струму HXS 20-NP

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HXS 20-NP

  • HXS 20-NP
  • Точність 1
  • Номінальний струм (А) 20
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Приводи/Джерела живлення/Відновлювана енергія/Зварювання
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 50
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Перетворювач струму HXS 20-NP

Для електронного вимірювання струмів: постійного, змінного, імпульсного..., з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Функції

  • Вимірювання на основі ефекту Холла
  • Багатодіапазонний перетворювач струму через систему трасування друкованої плати
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Випробувальна напруга ізоляції 3500 В
  • Надзвичайно низькопрофільна конструкція < 11 мм
  • Постійне зміщення та чутливість
  • Низьке енергоспоживання
  • Одинарне живлення +5 В
  • Ізольований пластиковий корпус відповідає стандарту UL 94-V0.

Переваги

  • Компактний розмір та економія місця
  • Одна конструкція для широкого діапазону номінальних значень струму
  • Висока стійкість до зовнішніх перешкод
  • Uref ВХІД/ВИХІД

Застосування

  • Приводи змінного струму з регульованою швидкістю та сервоприводи
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від батарей
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (SMPS)
  • Джерела живлення для зварювальних робіт
Серія HXS
Вимірювання Струм
Номінальні значення 5 А, 10 А, 20 А
Діапазон вимірювання 60 А
Номінальний вторинний сигнал Напруга
Номінальний вторинний сигнал Значення Миттєве 2,5 +/- 0,625 В
Основний сигнал Змінний + постійний струм
Напруга живлення Зовнішній однополярний постійний струм
Діапазон напруги живлення 5 - 5 В
Точність 1 %
Робоча температура -40 °C / 105 °C
Технологія Робочий датчик Холла з розімкнутим контуром Вплив
Збірка Друкована плата
Застосування Приводи, джерела живлення, відновлювані джерела енергії, зварювання
