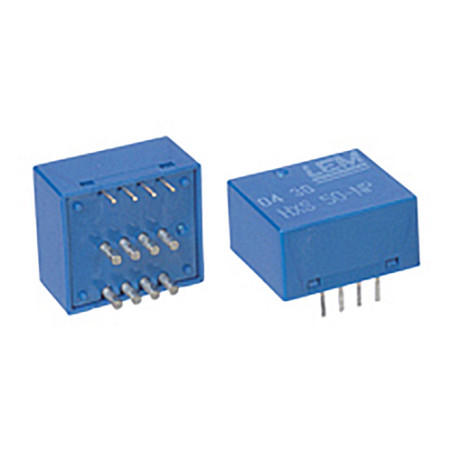

Transductor de corriente HXS 20-NP
Transductor de corriente HXS 20-NP

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente HXS 20-NP

  • HXS 20-NP
  • Precisión 1
  • Corriente nominal (A) 20
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 50
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Transductor de corriente HXS 20-NP

Para la medición electrónica de corrientes: continua, alterna, pulsada..., con aislamiento galvánico entre los circuitos primario y secundario.

Funciones

  • Medidas basadas en el efecto Hall
  • Transductor de corriente multirango mediante sistema de trazado de PCB
  • Aislamiento galvánico entre los circuitos primario y secundario
  • Tensión de prueba de aislamiento: 3500 V
  • Diseño de perfil extremadamente bajo 11 mm
  • Desfase y sensibilidad constantes
  • Bajo consumo de energía
  • Alimentación única de +5 V
  • Carcasa de plástico aislada conforme a UL 94-V0.

Beneficios

  • Tamaño compacto y ahorro de espacio
  • Un diseño para una amplia gama de valores de corriente nominal
  • Alta inmunidad a interferencias externas
  • Entrada/salida Uref

Aplicaciones

  • Variadores de velocidad variable de CA y variadores de servomotores
  • Convertidores estáticos para variadores de motor de CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación conmutadas (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura
Serie HXS
Mediciones Corriente
Valores nominales 5 A, 10 A, 20 A
Rango de medición 60 A
Señal secundaria nominal Voltaje
Señal secundaria nominal Valor Instantáneo 2,5 +/- 0,625 V
Señal primaria CA + CC
Tensión de alimentación CC unipolar externa
Rango de tensión de alimentación 5 - 5 V
Precisión 1 %
Temperatura de funcionamiento -40 °C / 105 °C
Tecnología Hall de bucle abierto Efecto
Ensamblaje PCB
Aplicaciones Accionamientos, fuentes de alimentación, fuentes de energía renovables, soldadura
