Фотографије су само у информативне сврхе. Погледајте спецификацију производа
please use latin characters
Table.660 VAC/700 VAC 10-315 A - SIZE 000 aR/gRRazbijanje kapaciteta 200kARMS
VEL | IN [A] |
I2t before arc [A2s] |
I2t @ 1000 V [A2s] |
Gubitak energije [W] |
Karakteristični tip | Tip DIN sa mikrorelejnim tipom T |
Količina u paketu | Težina paketa [kg] |
---|---|---|---|---|---|---|---|---|
000 | 10 | 3,8 | 25.5 | 3 | gR |
170M1558D |
10 | 1,3 |
16 | 7,2 | 48 | 5,5 | gR |
170M1559D |
10 | 1,3 | |
30 | 11,5 | 78 | 7 | gR |
170M1560D |
10 | 1,3 | |
25 | 19 | 130 | 9 | gR |
170M1561D |
10 | 1,3 | |
32 | 40 | 270 | 10 | gR |
170M1562D |
10 | 1,3 | |
40 | 69 | 460 | 12 | gR |
170M1563D |
10 | 1,3 | |
50 | 115 | 770 | 15 | gR |
170M1564D |
10 | 1,3 | |
63 | 215 | 1450 | 16 | gR |
170M1565D |
10 | 1,3 | |
80 | 380 | 2550 | 19 | aR |
170M1566D |
10 | 1,3 | |

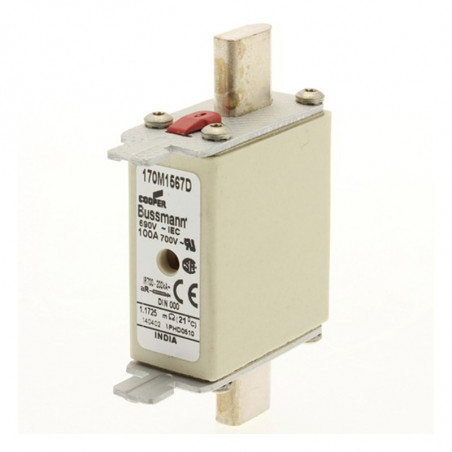

100 | 695 | 4650 | 24 | aR |
170M1567D |
10 | 1,3 | |
125 | 1200 | 8500 | 28 | aR |
170M1568D |
10 | 1,3 | |
160 | 2300 | 16000 | 32 | aR |
170M1569D |
10 | 1,3 | |
200 | 4200 | 28000 | 37 | aR |
170M1570D |
10 | 1,3 | |
250 | 7750 | 51500 | 42 | aR |
170M1571D |
10 | 1,3 | |
00 | 315 | 12000 | 80500 | 52 | aR |
170M1572D |
6 | 1,3 |
Table.1000 VAC 20-225 A - SIZE 00 aR Razbijanje kapaciteta 150kARMS
VEL | UN [V] |
IN [A] |
I2t before arc [A2s] |
I2t @1000 V [A2s] |
Gubitak energije [W] |
Tip DIN sa mikrorelejnim tipom T |
Količina u paketu | Težina paketa [kg] |
---|---|---|---|---|---|---|---|---|
00 | 1000 | 20 | 15 | 110 | 8,5 |
170M2673 |
6 | 1,3 |
1000 | 25 | 28,5 | 210 | 9,5 |
170M2674 |
6 | 1,3 | |
1000 | 32 | 53 | 390 | 11 |
170M2675 |
6 | 1,3 | |
1000 | 35 | 69 | 500 | 12 |
170M2676 |
6 | 1,3 | |
1000 | 40 | 105 | 760 | 13 |
170M2677 |
6 | 1,3 | |
1000 | 50 | 215 | 1550 | 14 |
170M2678 |
6 | 1,3 | |
1000 | 63 | 380 | 2750 | 16 |
170M2679 |
6 | 1,3 | |
1000 | 80 | 815 | 5900 | 18 |
170M2680 |
6 | 1,3 | |
1000 | 100 | 1550 | 11500 | 21 |
170M2681 |
6 | 1,3 | |
1000 | 125 | 3000 | 22000 | 23 |
170M2682 |
6 | 1,3 | |
1000 | 160 | 6250 | 45000 | 26 |
170M2683 |
6 | 1,3 | |
900 | 200 | 12000 | 86500 | 31 |
170M2684 |
6 | 1,3 | |
900 | 225 | 18000 | 115000 | 33 |
170M2685 |
6 | 1,3 |
Table.1000 VAC 20-225 A - SIZE 00 aR Razbijanje kapaciteta 150kARMS
Tip | Vel | IN | I2t przy 690 VAC | I2t at 690 VAC | Gubitak energije |
---|---|---|---|---|---|
[A] | [A2S] | [A2s] | [W] | ||
170M3808D |
1 | 40 | 40 | 285 | 4 |
170M3809D |
50 | 78 | 550 | 4.5 | |
170M3810D |
63 | 120 | 850 | 6.5 | |
170M3811D |
80 | 185 | 1350 | 8.5 | |
170M3812D |
100 | 360 | 2600 | 10 | |
170M3813D |
125 | 550 | 3900 | 11 | |
170M3814D |
160 | 1150 | 8250 | 12 | |
170M3815D |
200 | 2300 | 16500 | 12.5 | |
170M3816D |
250 | 4350 | 31000 | 16 | |
170M3817D |
315 | 7300 | 52000 | 20 | |
170M3818D |
350 | 10000 | 73000 | 21.5 | |
170M3819D |
400 | 16000 | 115000 | 23 | |
170M4863D |
450 | 21500 | 155000 | 26.5 | |
170M4864D |
500 | 27000 | 190000 | 28.5 | |
170M4865D |
550 | 33500 | 240000 | 33 | |
170M4866D |
630 | 48500 | 345000 | 37.5 | |
170M4867D |
700 | 69500 | 495000 | 39 | |
170M5808D |
2 | 400 | 11000 | 79000 | 29 |
170M5809D |
450 | 16000 | 115000 | 32 | |
170M5810D |
500 | 21500 | 155000 | 34 | |
170M5811D |
550 | 29000 | 215000 | 36 | |
170M5812D |
630 | 41000 | 295000 | 42 | |
170M5813D |
700 | 60500 | 430000 | 43 | |
170M5814D |
800 | 86000 | 610000 | 48 | |
170M5820D |
900 | 125000 | 895000 | 52 | |
170M5816D |
1000 | 180000 | 1300000 | 53 | |
170M5817D |
1100 | 245000 | 1750000 | 56 | |
170M6808D |
3 | 500 | 14000 | 99500 | 43 |
170M6809D |
550 | 19500 | 140000 | 44 | |
170M6810D |
630 | 31000 | 220000 | 45 | |
170M6811D |
700 | 45000 | 320000 | 46 | |
170M6812D |
800 | 69500 | 490000 | 48 | |
170M6813D |
900 | 100000 | 720000 | 50 | |
170M6814D |
1000 | 140000 | 985000 | 56 | |
170M6892D |
1100 | 190000 | 1400000 | 57 | |
170M8554D |
1250 | 300000 | 2150000 | 61 | |
170M8555D |
1400 | 380000 | 2700000 | 70 | |
170M8556D |
1500 | 470000 | 3350000 | 72 | |
170M8557D |
1600 | 585000 | 4150000 | 74 |
Vel [mm] |
A | B | D | E | F | H |
---|---|---|---|---|---|---|
1* | 68±2.5 | 135±2.5 | 64 | 40 | 40 | 20 |
2 | 68±2.5 | 150±2.5 | 72 | 54 | 48 | 25 |
3 | 68±2.5 | 150±3.0 | 87 | 71 | 60 | 32 |
Table. 690 VAC 10-800 A - SIZE 00, 1, 2, 3 gR Razbijanje kapaciteta 300kARMS
Vel | IN [A] |
I2t before arc [A2s] |
I2t @ 690 V [A2s] |
Gubitak energije [W] |
Tip DIN sa mikrorelejnim tipom T |
Količina u paketu | Težina paketa [kg] |
---|---|---|---|---|---|---|---|
DIN 00 | 10 | 3,8 | 20 | 3,5 |
170M2691 |
6 | 1,5 |
16 | 7,2 | 38 | 5,5 |
170M2692 |
6 | 1,5 | |
20 | 13 | 70 | 6 |
170M2693 |
6 | 1,5 | |
25 | 24 | 125 | 8 |
170M2694 |
6 | 1,5 | |
32 | 53 | 275 | 9 |
170M2695 |
6 | 1,5 | |
40 | 95 | 490 | 10 |
170M2696 |
6 | 1,5 | |
50 | 185 | 1000 | 11 |
170M2697 |
6 | 1,5 | |
63 | 345 | 1800 | 14 |
170M2698 |
6 | 1,5 | |
80 | 695 | 3600 | 16 |
170M2699 |
6 | 1,5 | |
100 | 1250 | 6650 | 19 |
170M2700 |
6 | 1,5 | |
125 | 2300 | 12000 | 23 |
170M2701 |
6 | 1,5 | |
160 | 4350 | 22500 | 29 |
170M2702 |
6 | 1,5 | |
DIN 1 | 50 | 135 | 705 | 12 |
170M4176 |
3 | 2 |
63 | 245 | 1300 | 15 |
170M4177 |
3 | 2 | |
80 | 500 | 2600 | 17 |
170M4178 |
3 | 2 | |
100 | 950 | 4850 | 20 |
170M4179 |
3 | 2 | |
125 | 1850 | 9500 | 23 |
170M4180 |
3 | 2 | |
160 | 3450 | 18000 | 28 |
170M4181 |
3 | 2 | |
200 | 6750 | 34500 | 31 |
170M4182 |
3 | 2 | |
250 | 13500 | 70500 | 35 |
170M4183 |
3 | 2 | |
315 | 26000 | 135000 | 41 |
170M4184 |
3 | 2 | |
350 | 34000 | 175000 | 45 |
170M4185 |
3 | 2 | |
400 | 48500 | 250000 | 48 |
170M4186 |
3 | 2 | |
DIN 2 | 200 | 5650 | 29000 | 33 |
170M5881 |
3 | 2,3 |
250 | 10000 | 52500 | 40 |
170M5882 |
3 | 2,3 | |
315 | 19500 | 105000 | 46 |
170M5883 |
3 | 2,3 | |
350 | 26000 | 135000 | 50 |
170M5884 |
3 | 2,3 | |
400 | 39500 | 205000 | 53 |
170M5885 |
3 | 2,3 | |
450 | 55500 | 290000 | 59 |
170M5886 |
3 | 2,3 | |
500 | 73000 | 375000 | 66 |
170M5887 |
3 | 2,3 | |
550 | 100000 | 515000 | 70 |
170M5888 |
3 | 2,3 | |
630 | 150000 | 770000 | 79 |
170M5889 |
3 | 2,3 | |
DIN 3 | 350 | 23000 | 120000 | 55 |
170M6080 |
1 | 1,2 |
400 | 34000 | 175000 | 59 |
170M6081 |
1 | 1,2 | |
450 | 48500 | 250000 | 62 |
170M6082 |
1 | 1,2 | |
500 | 64000 | 330000 | 67 |
170M6083 |
1 | 1,2 | |
550 | 84500 | 435000 | 70 |
170M6084 |
1 | 1,2 | |
630 | 125000 | 645000 | 85 |
170M6085 |
1 | 1,2 | |
700 | 160000 | 840000 | 93 |
170M6086 |
1 | 1,2 | |
800 | 245000 | 1300000 | 99 |
170M6087 |
1 | 1,2 |
Vel [mm] |
A | B | Max D | Max E | F | Min H |
---|---|---|---|---|---|---|
0 | 49 | 78,5 | 60 | 30 | 35 | 15 |
1 | 68 | 135 | 66 | 52 | 40 | 20 |
2 | 68 | 150 | 74 | 60 | 48 | 25 |
3 | 68 | 150 | 89 | 75 | 60 | 32 |
Пошаљите упит
Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?
Контактирајте нас
морате бити пријављени
Table.660 VAC/700 VAC 10-315 A - SIZE 000 aR/gRRazbijanje kapaciteta 200kARMS
VEL | IN [A] |
I2t before arc [A2s] |
I2t @ 1000 V [A2s] |
Gubitak energije [W] |
Karakteristični tip | Tip DIN sa mikrorelejnim tipom T |
Količina u paketu | Težina paketa [kg] |
---|---|---|---|---|---|---|---|---|
000 | 10 | 3,8 | 25.5 | 3 | gR |
170M1558D |
10 | 1,3 |
16 | 7,2 | 48 | 5,5 | gR |
170M1559D |
10 | 1,3 | |
30 | 11,5 | 78 | 7 | gR |
170M1560D |
10 | 1,3 | |
25 | 19 | 130 | 9 | gR |
170M1561D |
10 | 1,3 | |
32 | 40 | 270 | 10 | gR |
170M1562D |
10 | 1,3 | |
40 | 69 | 460 | 12 | gR |
170M1563D |
10 | 1,3 | |
50 | 115 | 770 | 15 | gR |
170M1564D |
10 | 1,3 | |
63 | 215 | 1450 | 16 | gR |
170M1565D |
10 | 1,3 | |
80 | 380 | 2550 | 19 | aR |
170M1566D |
10 | 1,3 | |
100 | 695 | 4650 | 24 | aR |
170M1567D |
10 | 1,3 | |
125 | 1200 | 8500 | 28 | aR |
170M1568D |
10 | 1,3 | |
160 | 2300 | 16000 | 32 | aR |
170M1569D |
10 | 1,3 | |
200 | 4200 | 28000 | 37 | aR |
170M1570D |
10 | 1,3 | |
250 | 7750 | 51500 | 42 | aR |
170M1571D |
10 | 1,3 | |
00 | 315 | 12000 | 80500 | 52 | aR |
170M1572D |
6 | 1,3 |
Table.1000 VAC 20-225 A - SIZE 00 aR Razbijanje kapaciteta 150kARMS
VEL | UN [V] |
IN [A] |
I2t before arc [A2s] |
I2t @1000 V [A2s] |
Gubitak energije [W] |
Tip DIN sa mikrorelejnim tipom T |
Količina u paketu | Težina paketa [kg] |
---|---|---|---|---|---|---|---|---|
00 | 1000 | 20 | 15 | 110 | 8,5 |
170M2673 |
6 | 1,3 |
1000 | 25 | 28,5 | 210 | 9,5 |
170M2674 |
6 | 1,3 | |
1000 | 32 | 53 | 390 | 11 |
170M2675 |
6 | 1,3 | |
1000 | 35 | 69 | 500 | 12 |
170M2676 |
6 | 1,3 | |
1000 | 40 | 105 | 760 | 13 |
170M2677 |
6 | 1,3 | |
1000 | 50 | 215 | 1550 | 14 |
170M2678 |
6 | 1,3 | |
1000 | 63 | 380 | 2750 | 16 |
170M2679 |
6 | 1,3 | |
1000 | 80 | 815 | 5900 | 18 |
170M2680 |
6 | 1,3 | |
1000 | 100 | 1550 | 11500 | 21 |
170M2681 |
6 | 1,3 | |
1000 | 125 | 3000 | 22000 | 23 |
170M2682 |
6 | 1,3 | |
1000 | 160 | 6250 | 45000 | 26 |
170M2683 |
6 | 1,3 | |
900 | 200 | 12000 | 86500 | 31 |
170M2684 |
6 | 1,3 | |
900 | 225 | 18000 | 115000 | 33 |
170M2685 |
6 | 1,3 |
Table.1000 VAC 20-225 A - SIZE 00 aR Razbijanje kapaciteta 150kARMS
Tip | Vel | IN | I2t przy 690 VAC | I2t at 690 VAC | Gubitak energije |
---|---|---|---|---|---|
[A] | [A2S] | [A2s] | [W] | ||
170M3808D |
1 | 40 | 40 | 285 | 4 |
170M3809D |
50 | 78 | 550 | 4.5 | |
170M3810D |
63 | 120 | 850 | 6.5 | |
170M3811D |
80 | 185 | 1350 | 8.5 | |
170M3812D |
100 | 360 | 2600 | 10 | |
170M3813D |
125 | 550 | 3900 | 11 | |
170M3814D |
160 | 1150 | 8250 | 12 | |
170M3815D |
200 | 2300 | 16500 | 12.5 | |
170M3816D |
250 | 4350 | 31000 | 16 | |
170M3817D |
315 | 7300 | 52000 | 20 | |
170M3818D |
350 | 10000 | 73000 | 21.5 | |
170M3819D |
400 | 16000 | 115000 | 23 | |
170M4863D |
450 | 21500 | 155000 | 26.5 | |
170M4864D |
500 | 27000 | 190000 | 28.5 | |
170M4865D |
550 | 33500 | 240000 | 33 | |
170M4866D |
630 | 48500 | 345000 | 37.5 | |
170M4867D |
700 | 69500 | 495000 | 39 | |
170M5808D |
2 | 400 | 11000 | 79000 | 29 |
170M5809D |
450 | 16000 | 115000 | 32 | |
170M5810D |
500 | 21500 | 155000 | 34 | |
170M5811D |
550 | 29000 | 215000 | 36 | |
170M5812D |
630 | 41000 | 295000 | 42 | |
170M5813D |
700 | 60500 | 430000 | 43 | |
170M5814D |
800 | 86000 | 610000 | 48 | |
170M5820D |
900 | 125000 | 895000 | 52 | |
170M5816D |
1000 | 180000 | 1300000 | 53 | |
170M5817D |
1100 | 245000 | 1750000 | 56 | |
170M6808D |
3 | 500 | 14000 | 99500 | 43 |
170M6809D |
550 | 19500 | 140000 | 44 | |
170M6810D |
630 | 31000 | 220000 | 45 | |
170M6811D |
700 | 45000 | 320000 | 46 | |
170M6812D |
800 | 69500 | 490000 | 48 | |
170M6813D |
900 | 100000 | 720000 | 50 | |
170M6814D |
1000 | 140000 | 985000 | 56 | |
170M6892D |
1100 | 190000 | 1400000 | 57 | |
170M8554D |
1250 | 300000 | 2150000 | 61 | |
170M8555D |
1400 | 380000 | 2700000 | 70 | |
170M8556D |
1500 | 470000 | 3350000 | 72 | |
170M8557D |
1600 | 585000 | 4150000 | 74 |
Vel [mm] |
A | B | D | E | F | H |
---|---|---|---|---|---|---|
1* | 68±2.5 | 135±2.5 | 64 | 40 | 40 | 20 |
2 | 68±2.5 | 150±2.5 | 72 | 54 | 48 | 25 |
3 | 68±2.5 | 150±3.0 | 87 | 71 | 60 | 32 |
Table. 690 VAC 10-800 A - SIZE 00, 1, 2, 3 gR Razbijanje kapaciteta 300kARMS
Vel | IN [A] |
I2t before arc [A2s] |
I2t @ 690 V [A2s] |
Gubitak energije [W] |
Tip DIN sa mikrorelejnim tipom T |
Količina u paketu | Težina paketa [kg] |
---|---|---|---|---|---|---|---|
DIN 00 | 10 | 3,8 | 20 | 3,5 |
170M2691 |
6 | 1,5 |
16 | 7,2 | 38 | 5,5 |
170M2692 |
6 | 1,5 | |
20 | 13 | 70 | 6 |
170M2693 |
6 | 1,5 | |
25 | 24 | 125 | 8 |
170M2694 |
6 | 1,5 | |
32 | 53 | 275 | 9 |
170M2695 |
6 | 1,5 | |
40 | 95 | 490 | 10 |
170M2696 |
6 | 1,5 | |
50 | 185 | 1000 | 11 |
170M2697 |
6 | 1,5 | |
63 | 345 | 1800 | 14 |
170M2698 |
6 | 1,5 | |
80 | 695 | 3600 | 16 |
170M2699 |
6 | 1,5 | |
100 | 1250 | 6650 | 19 |
170M2700 |
6 | 1,5 | |
125 | 2300 | 12000 | 23 |
170M2701 |
6 | 1,5 | |
160 | 4350 | 22500 | 29 |
170M2702 |
6 | 1,5 | |
DIN 1 | 50 | 135 | 705 | 12 |
170M4176 |
3 | 2 |
63 | 245 | 1300 | 15 |
170M4177 |
3 | 2 | |
80 | 500 | 2600 | 17 |
170M4178 |
3 | 2 | |
100 | 950 | 4850 | 20 |
170M4179 |
3 | 2 | |
125 | 1850 | 9500 | 23 |
170M4180 |
3 | 2 | |
160 | 3450 | 18000 | 28 |
170M4181 |
3 | 2 | |
200 | 6750 | 34500 | 31 |
170M4182 |
3 | 2 | |
250 | 13500 | 70500 | 35 |
170M4183 |
3 | 2 | |
315 | 26000 | 135000 | 41 |
170M4184 |
3 | 2 | |
350 | 34000 | 175000 | 45 |
170M4185 |
3 | 2 | |
400 | 48500 | 250000 | 48 |
170M4186 |
3 | 2 | |
DIN 2 | 200 | 5650 | 29000 | 33 |
170M5881 |
3 | 2,3 |
250 | 10000 | 52500 | 40 |
170M5882 |
3 | 2,3 | |
315 | 19500 | 105000 | 46 |
170M5883 |
3 | 2,3 | |
350 | 26000 | 135000 | 50 |
170M5884 |
3 | 2,3 | |
400 | 39500 | 205000 | 53 |
170M5885 |
3 | 2,3 | |
450 | 55500 | 290000 | 59 |
170M5886 |
3 | 2,3 | |
500 | 73000 | 375000 | 66 |
170M5887 |
3 | 2,3 | |
550 | 100000 | 515000 | 70 |
170M5888 |
3 | 2,3 | |
630 | 150000 | 770000 | 79 |
170M5889 |
3 | 2,3 | |
DIN 3 | 350 | 23000 | 120000 | 55 |
170M6080 |
1 | 1,2 |
400 | 34000 | 175000 | 59 |
170M6081 |
1 | 1,2 | |
450 | 48500 | 250000 | 62 |
170M6082 |
1 | 1,2 | |
500 | 64000 | 330000 | 67 |
170M6083 |
1 | 1,2 | |
550 | 84500 | 435000 | 70 |
170M6084 |
1 | 1,2 | |
630 | 125000 | 645000 | 85 |
170M6085 |
1 | 1,2 | |
700 | 160000 | 840000 | 93 |
170M6086 |
1 | 1,2 | |
800 | 245000 | 1300000 | 99 |
170M6087 |
1 | 1,2 |
Vel [mm] |
A | B | Max D | Max E | F | Min H |
---|---|---|---|---|---|---|
0 | 49 | 78,5 | 60 | 30 | 35 | 15 |
1 | 68 | 135 | 66 | 52 | 40 | 20 |
2 | 68 | 150 | 74 | 60 | 48 | 25 |
3 | 68 | 150 | 89 | 75 | 60 | 32 |
