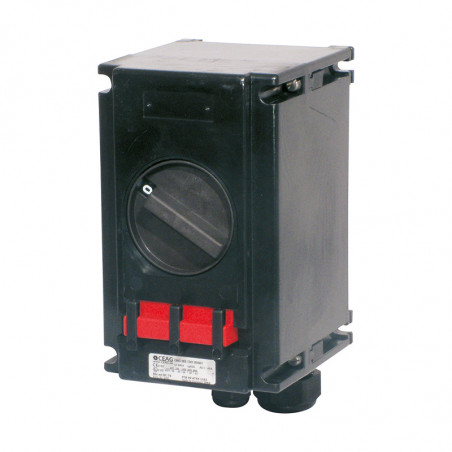

Главни прекидач у експлозији 40 ​​а
Главни прекидач у експлозији 40 ​​а
Главни прекидач у експлозији 40 ​​а

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Eaton / CEAG

Главни прекидач у експлозији 40 ​​а

Техничке спецификације

Означавање према 94/9/EC (ATEX)
EC-Сертификат о испитивању типа
IECEx сертификат о усаглашености
Означавање према IECEx
Дозвољена температура околине
Називни напон
Називна струја
Фреквенција
Називни прекидачки капацитет AC-3 и изолација
према EN 60947-3

Предузводни осигурач


Прикључни терминали
Степен заштите према EN 60529
Класа заштите
Уводници


Тежина

Материјал кућишта
Боја кућишта		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia II T6, Ex tD A21 IP66 T55°C
-20°C до +40°C1)
макс. до 690 V
макс. 40 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
до 400 V AC 80 A gL
до 500 V AC 80 A gL
до 690 V AC 63 A gL
Главни контакт: 2 x 16 mm2
IP66
I
M25 (d = 8-17 mm) видети детаље поруџбине
M40 (d = 16-28 mm) видети детаље поруџбине
опција: метална прирубница са навојним улазом
3-полни: приближно 2,30 кг
6-полни: приближно 6,50 кг
Полиестер ојачан стакленим влакнима
црни

1) Други опсези температуре околине доступни су на захтев.

Информације о наручивању

GHG 263 0048 R0003
Верзија Кабловски уводи Број производа.
40A Главни прекидач отпоран на експлозију
3-полни 0 - I 2 x M40, 1 x M25 Прекидач за укључивање и искључивање GHG 263 1301 R0001
0 - Y - D 3 x M40, 2 x M25 утикач са навојем звезда-троугао GHG 263 0048 R0005
0 - I - II 3 x M40, 2 x M25 увртни чепови Дахландер GHG 263 0048 R0006
3-полни сигурносни прекидач 40 A
Верзија са 2 помоћна контакта (1 x NO; 1 x NC)
3-полни I - II 3 x M40/1 x M25, 1xM25 завртњива капа Конектор GHG 263 0048 R0002
I - 0 - D 3 x M40/1 x M25, 1xM25 завртњива капа Конектор
I - 0 - II 2 x M40/1 x M25, 1xM25 поклопац са завртњем Прекидач са функцијом обртања GHG 263 0048 R0004

Прилагођена верзија доступна на захтев, доступни су помоћни контакти Ex ia.

Димензије [мм]

Додатна опрема

Монтажна плоча за 3-полни главни прекидач отпоран на експлозију од 40 A
Тип Примена Начин монтаже Број производа.
Величина 3 За монтажу на зид Утискивање GHG 610 1953 R0118
Величина 3 Монтаж на носач Утискивање GHG 610 1953 R0110
Величина 3 монтаж решетке утискивање GHG 610 1953 R0118
Монтажна плоча за 6-полни главни прекидач отпоран на експлозију од 40 A
Тип Примена Начин монтаже Број производа.
Величина 3 2 x носач за кран завртање1) GHG 610 1953 R0110
Додатна опрема за монтажну плочу
Тип Комада по паковању Број производа.
Држач етикета са етикетом (за писање) за монтажне плоче величине 1, 2, 2A и 3 10 GHG 610 1953 R0057
Брза инсталација за CEAG уређаје са монтажним димензијама од 5,5 мм и 11 мм. 1 сет = 4 ком. 10 GHG 610 1953 R0041
Комплет за монтажу цеви од 1” (Ø 27-30 мм) за монтажне плоче за монтажу на стуб 10 GHG 610 1953 R0020
Додатна опрема за монтажне плоче
Тип Примена Комада по паковању Број производа.
Величина 3 за плоче за монтажу на стуб величине 3 вертикално 1 GHG 610 1955 R0104
Величина 3A за плоче за монтажу на зид/решетку величина 3 вертикално 1 GHG 610 1955 R0105
Величина 3B за плоче за монтажу хоризонталног носача величина 3 1 GHG 610 1955 R0106

Производи се испоручују у сетовима наведеним у табелама.

Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

Техничке спецификације

Означавање према 94/9/EC (ATEX)
EC-Сертификат о испитивању типа
IECEx сертификат о усаглашености
Означавање према IECEx
Дозвољена температура околине
Називни напон
Називна струја
Фреквенција
Називни прекидачки капацитет AC-3 и изолација
према EN 60947-3

Предузводни осигурач


Прикључни терминали
Степен заштите према EN 60529
Класа заштите
Уводници


Тежина

Материјал кућишта
Боја кућишта		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia II T6, Ex tD A21 IP66 T55°C
-20°C до +40°C1)
макс. до 690 V
макс. 40 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
до 400 V AC 80 A gL
до 500 V AC 80 A gL
до 690 V AC 63 A gL
Главни контакт: 2 x 16 mm2
IP66
I
M25 (d = 8-17 mm) видети детаље поруџбине
M40 (d = 16-28 mm) видети детаље поруџбине
опција: метална прирубница са навојним улазом
3-полни: приближно 2,30 кг
6-полни: приближно 6,50 кг
Полиестер ојачан стакленим влакнима
црни

1) Други опсези температуре околине доступни су на захтев.

Информације о наручивању

GHG 263 0048 R0003
Верзија Кабловски уводи Број производа.
40A Главни прекидач отпоран на експлозију
3-полни 0 - I 2 x M40, 1 x M25 Прекидач за укључивање и искључивање GHG 263 1301 R0001
0 - Y - D 3 x M40, 2 x M25 утикач са навојем звезда-троугао GHG 263 0048 R0005
0 - I - II 3 x M40, 2 x M25 увртни чепови Дахландер GHG 263 0048 R0006
3-полни сигурносни прекидач 40 A
Верзија са 2 помоћна контакта (1 x NO; 1 x NC)
3-полни I - II 3 x M40/1 x M25, 1xM25 завртњива капа Конектор GHG 263 0048 R0002
I - 0 - D 3 x M40/1 x M25, 1xM25 завртњива капа Конектор
I - 0 - II 2 x M40/1 x M25, 1xM25 поклопац са завртњем Прекидач са функцијом обртања GHG 263 0048 R0004

Прилагођена верзија доступна на захтев, доступни су помоћни контакти Ex ia.

Димензије [мм]

Додатна опрема

Монтажна плоча за 3-полни главни прекидач отпоран на експлозију од 40 A
Тип Примена Начин монтаже Број производа.
Величина 3 За монтажу на зид Утискивање GHG 610 1953 R0118
Величина 3 Монтаж на носач Утискивање GHG 610 1953 R0110
Величина 3 монтаж решетке утискивање GHG 610 1953 R0118
Монтажна плоча за 6-полни главни прекидач отпоран на експлозију од 40 A
Тип Примена Начин монтаже Број производа.
Величина 3 2 x носач за кран завртање1) GHG 610 1953 R0110
Додатна опрема за монтажну плочу
Тип Комада по паковању Број производа.
Држач етикета са етикетом (за писање) за монтажне плоче величине 1, 2, 2A и 3 10 GHG 610 1953 R0057
Брза инсталација за CEAG уређаје са монтажним димензијама од 5,5 мм и 11 мм. 1 сет = 4 ком. 10 GHG 610 1953 R0041
Комплет за монтажу цеви од 1” (Ø 27-30 мм) за монтажне плоче за монтажу на стуб 10 GHG 610 1953 R0020
Додатна опрема за монтажне плоче
Тип Примена Комада по паковању Број производа.
Величина 3 за плоче за монтажу на стуб величине 3 вертикално 1 GHG 610 1955 R0104
Величина 3A за плоче за монтажу на зид/решетку величина 3 вертикално 1 GHG 610 1955 R0105
Величина 3B за плоче за монтажу хоризонталног носача величина 3 1 GHG 610 1955 R0106

Производи се испоручују у сетовима наведеним у табелама.
