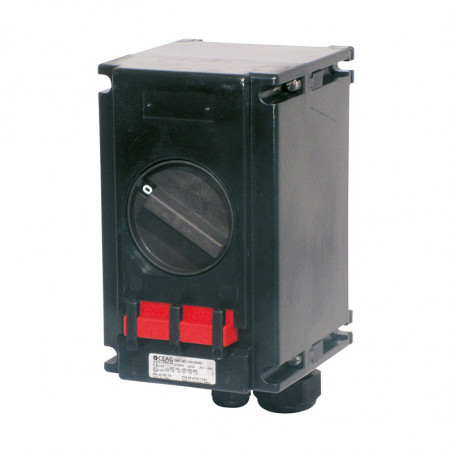

Interruptor principal en explosión-prueba 40 a

Especificaciones técnicas border="0"> Marcado según 94/9/CE (ATEX)
Certificado de examen de tipo CE
Certificado de conformidad IECEx
Marcado según IECEx
Temperatura ambiente admisible
Tensión nominal
Corriente nominal
Frecuencia
Capacidad de conmutación nominal AC-3 y aislamiento
según EN 60947-3

Fusible de respaldo


Bornes de conexión
Grado de protección según EN 60529
Clase de protección
Prensaestopas


Peso

Material de la carcasa
Color de la carcasa Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia II T6, Ex tD A21 IP66 T55°C
-20°C a +40°C¹⁾
máx. hasta 690 V
máx. 40 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
hasta 400 V CA 80 A gL
hasta 500 V CA 80 A gL
hasta 690 V CA 63 A gL
Contacto principal: 2 x 16 mm²
IP66
I
M25 (d = 8-17 mm) ver detalles del pedido
M40 (d = 16-28 mm) ver detalles del pedido
Opción: brida metálica con entrada roscada
3 polos: aprox. 2,30 kg
6 polos: aprox. 6,50 kg
Poliéster reforzado con fibra de vidrio
negro

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Información para pedidos

GHG 263 0048 R0003

Versión		Entradas de cable		N.º de producto
Interruptor principal a prueba de explosiones de 40 A
3 polos	0 - I	2 x M40, 1 x M25	Interruptor de encendido/apagado	GHG 263 1301 R0001
	0 - Y - D	3 x M40, 2 x M25, conector roscado	Estrella-triángulo	GHG 263 0048 R0005
	0 - I - II	3 conectores roscados M40, 2 M25	Dahlander	GHG 263 0048 R0006
Interruptor de seguridad de 3 polos, 40 A Versión con 2 contactos auxiliares (1 NA; 1 NC)
3 polos	I - II	3 x M40/1 x M25, 1 x M25 tapa roscada	Conector	GHG 263 0048 R0002
	I - 0 - D	3 x M40/1 x M25, 1 x M25 tapa roscada	Conector
	I - 0 - II	2 x M40/1 x M25, 1 x M25 tapa roscada	Interruptor con función de inversión	GHG 263 0048 R0004

Versión personalizada disponible bajo pedido. Contactos auxiliares Ex ia disponibles.

Dimensiones [mm]

Accesorios

Placa de montaje para interruptor principal antideflagrante de 3 polos y 40 A
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 3	Montaje en pared	A presión	GHG 610 1953 R0118
Tamaño 3	Montaje en soporte	A presión	GHG 610 1953 R0110
Tamaño 3	Montaje en viga	A presión	GHG 610 1953 R0118
Placa de montaje para interruptor principal antideflagrante de 6 polos y 40 A
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 3	2 soportes de brazo	Atornillado1)	GHG 610 1953 R0110
Accesorios para placa de montaje
Tipo		Piezas por paquete	N.º de producto
Portaetiquetas con etiqueta (escribible) para placas de montaje de tamaños 1, 2, 2A y 3		10	GHG 610 1953 R0057
Instalación rápida para dispositivos CEAG con dimensiones de montaje de 5,5 mm y 11 mm. 1 juego = 4 piezas cada uno.		10	GHG 610 1953 R0041
Kit de montaje para tubos de 1" (Ø 27-30 mm) para placas de montaje de la pluma		10	GHG 610 1953 R0020
Accesorios para placas de montaje
Tipo	Aplicación	Unidades por paquete	N.º de producto
Tamaño 3	para poste Placas de montaje tamaño 3 verticales	1	GHG 610 1955 R0104
Tamaño 3A	Para placas de montaje en pared/truss tamaño 3 verticales	1	GHG 610 1955 R0105
Tamaño 3B	Para placas de montaje de pluma horizontal tamaño 3	1	GHG 610 1955 R0106

Los productos se entregan en los conjuntos que se indican en las tablas.
