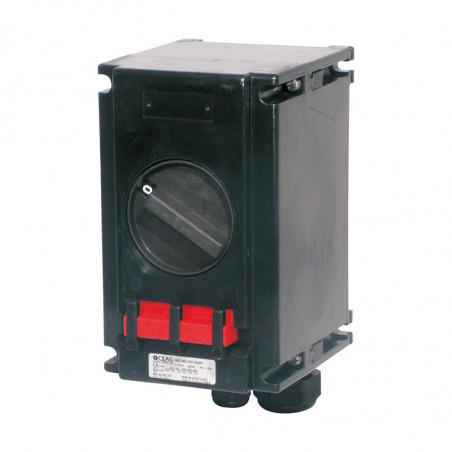

Commutateur principal dans l'explosion-anti-explosion 40 A
Commutateur principal dans l'explosion-anti-explosion 40 A
Commutateur principal dans l'explosion-anti-explosion 40 A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Commutateur principal dans l'explosion-anti-explosion 40 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal AC-3 et isolation
selon EN 60947-3

Fusible de secours


Bornes de connexion
Degré de protection selon EN 60529
Classe de protection
Presse-étoupes


Poids

Matériau du boîtier
Couleur du boîtier		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia II T6, Ex tD A21 IP66 T55°C
-20°C à +40°C1)
max. jusqu'à 690 V
max. 40 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
jusqu'à 400 V CA 80 A gL
jusqu'à 500 V CA 80 A gL
jusqu'à 690 V CA 63 A gL
Contact principal : 2 x 16 mm2
IP66
I
M25 (d = 8-17 mm) voir les détails de commande
M40 (d = 16-28 mm) voir les détails de commande
Option : bride métallique avec entrée filetée
3 pôles : env. 2,30 kg
6 pôles : env. 6,50 kg
Polyester renforcé de fibres de verre
Noir

1) D'autres plages de températures ambiantes sont disponibles sur demande.

Informations de commande

GHG 263 0048 R0003
Version Entrées de câble Référence produit
Interrupteur principal antidéflagrant 40 A
3 pôles 0 - I 2 x M40, 1 x M25 Interrupteur marche/arrêt GHG 263 1301 R0001
0 - Y - D 3 x M40, 2 x M25 fiches à visser étoile-triangle GHG 263 0048 R0005
0 - I - II 3 x M40, 2 x M25 bouchons à visser Dahlander GHG 263 0048 R0006
Interrupteur de sécurité tripolaire 40 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
3 pôles I - II 3 x M40/1 x M25, 1 bouchon à visser M25 Connecteur GHG 263 0048 R0002
I - 0 - D 3 x M40/1 x M25, 1 bouchon à visser M25 Connecteur
I - 0 - II 2 x M40/1 x M25, 1 couvercle à visser M25 Interrupteur avec fonction d'inversion GHG 263 0048 R0004

Version personnalisée disponible sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]

Accessoires

Référence produit Type Application Nombre de pièces par paquet Référence produit : Taille 3 centre;">pour les plaques de montage sur poteau taille 3 verticale
Plaque de montage pour interrupteur principal antidéflagrant tripolaire 40 A
Type Application Méthode de montage N° de produit
Taille 3 Fixation murale Enfonçable GHG 610 1953 R0118
Taille 3 Fixation sur support Enfonçable GHG 610 1953 R0110
N° de produit
Taille 3 2 supports de flèche Visage1) GHG 610 1953 R0110
Accessoires pour plaque de montage
Nombre de pièces par paquet
Porte-étiquette avec étiquette (inscriptible) pour plaques de montage de tailles 1, 2, 2A et 3 10 GHG 610 1953 R0057
Installation rapide pour appareils CEAG avec dimensions de montage de 5,5 mm et 11 mm. 1 jeu = 4 pièces. chacun. 10 GHG 610 1953 R0041
Accessoires pour plaques de montage
1 GHG 610 1955 R0104
Taille 3A pour les plaques de montage murales/de ferme taille 3 verticale 1 GHG 610 1955 R0105
Taille 3B pour les plaques de montage horizontales de flèche taille 3 1 GHG 610 1955 R0106

Les produits sont livrés par lots, comme indiqué dans les tableaux.
