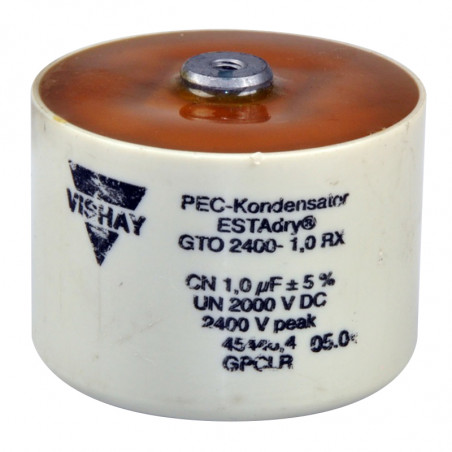

Фотографије су само у информативне сврхе. Погледајте спецификацију производа
please use latin characters
Električni podaci:
|
|
Temperaturni opseg
|
|
Temperatura kućišta
|
-40°C - 75°C
|
Temperatura skladištenja
|
-40°C - 85°C
|
Vlaga
|
93%
|
Vreme trajanja (z 3% koeficijenta greške):
|
100 000 h
|
Tolerancija kapaciteta
|
±5%
|
Ispitivanje napona (terminal / terminal):
|
2 x Un DC/10s
|
Samoinduktivnost | |
Koeficijent gubitka
|
|
(50 Hz)
|
-4
|
(1 kHz)
|
-4
|
Električni terminali
|
|
crtež 13 (roz.7F)
|
M 6/8
|
crtež 14 (roz.7F)
|
M 8/8
|
Dielektrični:
|
polipropilenska folija
|
sam regenerišući | |
montaža
|
vertical/horizontal
|
Tip | Kapacitet [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Dimenzije [mm] Ø x h |
Težina [kg] |
crtežni broj | Električni podaci |
---|---|---|---|---|---|---|---|---|
SERIESGTO 1200 - ...R | ||||||||
GTO 1200 - 1 R |
1 | 24 | 2000 | 2000 | 50x49 | 0,1 | 13 |
Nominalni napon DC UN - 800V |
GTO 1200 - 2 R |
2 | 32 | 4000 | 2000 | 60x49 | 0,14 | 13 | |
GTO 1200 - 3 R |
3 | 50 | 6000 | 2000 | 72x49 | 0,2 | 13 | |
GTO 1200 - 4 R |
4 | 64 | 8000 | 2000 | 82x52 | 0,26 | 14 | |
GTO 1200 - 6 R |
6 | 80 | 9000 | 1500 | 92x52 | 0,35 | 14 | |
SERIJE GTO 1600 - ...R | ||||||||
GTO 1600 - 0,50 R |
0,5 | 18 | 1500 | 3000 | 50x49 | 0,1 | 13 |
Nominalni napon DC UN - 1000V |
GTO 1600 - 1,00 R |
1 | 24 | 3000 | 3000 | 50x49 | 0,12 | 13 | |
GTO 1600 - 1,50 R |
1,5 | 32 | 4500 | 3000 | 60x49 | 0,14 | 13 | |
GTO 1600 - 2,00 R |
2 | 46 | 5000 | 2500 | 72x49 | 0,2 | 13 | |
GTO 1600 - 3,00 R |
3 | 64 | 7500 | 2500 | 82x52 | 0,27 | 14 | |
GTO 1600 - 4,00 R |
4 | 80 | 8000 | 2000 | 92x52 | 0,35 | 14 | |
SERIESGTO 2000 - ...R | ||||||||
GTO 2000 - 0,5 R |
0,5 | 18 | 1625 | 3250 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 1750V |
GTO 2000 - 1,0 R |
1 | 25 | 3250 | 3250 | 55x59 | 0,14 | 13 | |
GTO 2000 - 1,5 R |
1,5 | 35 | 4875 | 3250 | 60x59 | 0,17 | 13 | |
GTO 2000 - 2,0 R |
2 | 45 | 6500 | 3250 | 72x59 | 0,24 | 13 | |
GTO 2000 - 2,5 R |
2,5 | 55 | 6875 | 2750 | 82x62 | 0,33 | 14 | |
GTO 2000 - 3,0 R |
3 | 65 | 8250 | 2750 | 92x62 | 0,41 | 14 | |
GTO 2000 - 3,5 R |
3,5 | 80 | 9625 | 2750 | 92x62 | 0,41 | 14 | |
SERIESGTO 2400 - ...R | ||||||||
GTO 2400 - 0,5 R |
0,5 | 25 | 1750 | 3500 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 2000V |
GTO 2400 - 1,0 R |
1 | 40 | 3500 | 3500 | 72x59 | 0,24 | 13 | |
GTO 2400 - 1,5 R |
1,5 | 60 | 5250 | 3500 | 82x62 | 0,33 | 14 | |
GTO 2400 - 2,0 R |
2 | 80 | 7000 | 3500 | 92x62 | 0,41 | 14 | |
SERIESGTO 3200 - ...R | ||||||||
GTO 3200 - 0,22 R |
0,22 | 15 | 880 | 4000 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 2500V |
GTO 3200 - 0,47 R |
0,47 | 25 | 1880 | 4000 | 60x59 | 0,17 | 13 | |
GTO 3200 - 0,68 R |
0,68 | 35 | 2720 | 4000 | 72x59 | 0,24 | 13 | |
GTO 3200 - 1,00 R |
1 | 60 | 4000 | 4000 | 82x62 | 0,33 | 14 | |
SERIESGTO 4000 - ...R | ||||||||
GTO 4000 - 0,10 R |
0,1 | 20 | 400 | 4000 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 3000V |
GTO 4000 - 0,22 R |
0,22 | 20 | 880 | 4000 | 60x59 | 0,17 | 13 | |
GTO 4000 - 0,33 R |
0,33 | 30 | 1320 | 4000 | 72x59 | 0,24 | 13 | |
GTO 4000 - 0,47 R |
0,47 | 40 | 1880 | 4000 | 82x62 | 0,33 | 14 |
SERIJA GTO 4500 - ...P obudowa plastikowa
Electrical data::
|
|
Temperature range
|
|
Casing temperature
|
-40°C do 75°C
|
Storage temperature
|
-40°C do 85°C
|
Humidity
|
93%
|
Life time (z 3% error coefficient)
|
100 000 h
|
Capacity tolerance
|
±5%
|
Voltage test (terminal/terminal):
|
2 x Un DC/10s
|
Self inductance |
<15 nH
|
Lossiness coefficient
|
|
(50 Hz)
|
<1,5 x 10-4
|
(1 kHz)
|
<4,0 x 10-4
|
Electrical terminals
|
M 8
|
Dielectric:
|
polypropylene foil
|
Impregnating agent:
|
NON PCB
|
Assemlby
|
vertical/horizontal
|
crtež 13 | crtež 14 |
SERIA GTO 4500 - ...P
Tip | Kapacitet [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Dimenzije [mm] Ø x h |
Težina [kg] |
crtežni broj | Električni podaci |
---|---|---|---|---|---|---|---|---|
GTO4500 - 0,25P |
0,25 | 160 | 300 | 1200 | 91x91 | 0,59 | 11 |
Nominalni napon DCUN - 3300V |
GTO4500 - 0,50P |
0,5 | 160 | 600 | 1200 | 91x91 | 0,59 | 11 | |
GTO4500 - 1,00P |
1 | 160 | 1200 | 1200 | 91x91 | 0,59 | 11 | |
GTO4500 - 2,00P |
2 | 160 | 2400 | 1200 | 91x91 | 0,59 | 11 | |
GTO4500 - 3,00P |
3 | 160 | 3600 | 1200 | 91x141 | 0,92 | 11 | |
GTO4500 - 4,00P |
4 | 160 | 4800 | 1200 | 91x141 | 0,92 | 11 | |
GTO4500 - 5,00P |
5 | 160 | 6000 | 1200 | 91x141 | 0,92 | 11 | |
GTO4500 - 6,00P |
6 | 160 | 7200 | 1200 | 91x161 | 1,05 | 11 | |
GTO4500 - 7,00P |
7 | 160 | 8400 | 1200 | 91x181 | 1,18 | 11 |
crtež 11
Пошаљите упит
Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?
Контактирајте нас
морате бити пријављени
Električni podaci:
|
|
Temperaturni opseg
|
|
Temperatura kućišta
|
-40°C - 75°C
|
Temperatura skladištenja
|
-40°C - 85°C
|
Vlaga
|
93%
|
Vreme trajanja (z 3% koeficijenta greške):
|
100 000 h
|
Tolerancija kapaciteta
|
±5%
|
Ispitivanje napona (terminal / terminal):
|
2 x Un DC/10s
|
Samoinduktivnost | |
Koeficijent gubitka
|
|
(50 Hz)
|
-4
|
(1 kHz)
|
-4
|
Električni terminali
|
|
crtež 13 (roz.7F)
|
M 6/8
|
crtež 14 (roz.7F)
|
M 8/8
|
Dielektrični:
|
polipropilenska folija
|
sam regenerišući | |
montaža
|
vertical/horizontal
|
Tip | Kapacitet [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Dimenzije [mm] Ø x h |
Težina [kg] |
crtežni broj | Električni podaci |
---|---|---|---|---|---|---|---|---|
SERIESGTO 1200 - ...R | ||||||||
GTO 1200 - 1 R |
1 | 24 | 2000 | 2000 | 50x49 | 0,1 | 13 |
Nominalni napon DC UN - 800V |
GTO 1200 - 2 R |
2 | 32 | 4000 | 2000 | 60x49 | 0,14 | 13 | |
GTO 1200 - 3 R |
3 | 50 | 6000 | 2000 | 72x49 | 0,2 | 13 | |
GTO 1200 - 4 R |
4 | 64 | 8000 | 2000 | 82x52 | 0,26 | 14 | |
GTO 1200 - 6 R |
6 | 80 | 9000 | 1500 | 92x52 | 0,35 | 14 | |
SERIJE GTO 1600 - ...R | ||||||||
GTO 1600 - 0,50 R |
0,5 | 18 | 1500 | 3000 | 50x49 | 0,1 | 13 |
Nominalni napon DC UN - 1000V |
GTO 1600 - 1,00 R |
1 | 24 | 3000 | 3000 | 50x49 | 0,12 | 13 | |
GTO 1600 - 1,50 R |
1,5 | 32 | 4500 | 3000 | 60x49 | 0,14 | 13 | |
GTO 1600 - 2,00 R |
2 | 46 | 5000 | 2500 | 72x49 | 0,2 | 13 | |
GTO 1600 - 3,00 R |
3 | 64 | 7500 | 2500 | 82x52 | 0,27 | 14 | |
GTO 1600 - 4,00 R |
4 | 80 | 8000 | 2000 | 92x52 | 0,35 | 14 | |
SERIESGTO 2000 - ...R | ||||||||
GTO 2000 - 0,5 R |
0,5 | 18 | 1625 | 3250 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 1750V |
GTO 2000 - 1,0 R |
1 | 25 | 3250 | 3250 | 55x59 | 0,14 | 13 | |
GTO 2000 - 1,5 R |
1,5 | 35 | 4875 | 3250 | 60x59 | 0,17 | 13 | |
GTO 2000 - 2,0 R |
2 | 45 | 6500 | 3250 | 72x59 | 0,24 | 13 | |
GTO 2000 - 2,5 R |
2,5 | 55 | 6875 | 2750 | 82x62 | 0,33 | 14 | |
GTO 2000 - 3,0 R |
3 | 65 | 8250 | 2750 | 92x62 | 0,41 | 14 | |
GTO 2000 - 3,5 R |
3,5 | 80 | 9625 | 2750 | 92x62 | 0,41 | 14 | |
SERIESGTO 2400 - ...R | ||||||||
GTO 2400 - 0,5 R |
0,5 | 25 | 1750 | 3500 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 2000V |
GTO 2400 - 1,0 R |
1 | 40 | 3500 | 3500 | 72x59 | 0,24 | 13 | |
GTO 2400 - 1,5 R |
1,5 | 60 | 5250 | 3500 | 82x62 | 0,33 | 14 | |
GTO 2400 - 2,0 R |
2 | 80 | 7000 | 3500 | 92x62 | 0,41 | 14 | |
SERIESGTO 3200 - ...R | ||||||||
GTO 3200 - 0,22 R |
0,22 | 15 | 880 | 4000 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 2500V |
GTO 3200 - 0,47 R |
0,47 | 25 | 1880 | 4000 | 60x59 | 0,17 | 13 | |
GTO 3200 - 0,68 R |
0,68 | 35 | 2720 | 4000 | 72x59 | 0,24 | 13 | |
GTO 3200 - 1,00 R |
1 | 60 | 4000 | 4000 | 82x62 | 0,33 | 14 | |
SERIESGTO 4000 - ...R | ||||||||
GTO 4000 - 0,10 R |
0,1 | 20 | 400 | 4000 | 55x59 | 0,14 | 13 |
Nominalni napon DC UN - 3000V |
GTO 4000 - 0,22 R |
0,22 | 20 | 880 | 4000 | 60x59 | 0,17 | 13 | |
GTO 4000 - 0,33 R |
0,33 | 30 | 1320 | 4000 | 72x59 | 0,24 | 13 | |
GTO 4000 - 0,47 R |
0,47 | 40 | 1880 | 4000 | 82x62 | 0,33 | 14 |
SERIJA GTO 4500 - ...P obudowa plastikowa
Electrical data::
|
|
Temperature range
|
|
Casing temperature
|
-40°C do 75°C
|
Storage temperature
|
-40°C do 85°C
|
Humidity
|
93%
|
Life time (z 3% error coefficient)
|
100 000 h
|
Capacity tolerance
|
±5%
|
Voltage test (terminal/terminal):
|
2 x Un DC/10s
|
Self inductance |
<15 nH
|
Lossiness coefficient
|
|
(50 Hz)
|
<1,5 x 10-4
|
(1 kHz)
|
<4,0 x 10-4
|
Electrical terminals
|
M 8
|
Dielectric:
|
polypropylene foil
|
Impregnating agent:
|
NON PCB
|
Assemlby
|
vertical/horizontal
|
crtež 13 | crtež 14 |
SERIA GTO 4500 - ...P
Tip | Kapacitet [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Dimenzije [mm] Ø x h |
Težina [kg] |
crtežni broj | Električni podaci |
---|---|---|---|---|---|---|---|---|
GTO4500 - 0,25P |
0,25 | 160 | 300 | 1200 | 91x91 | 0,59 | 11 |
Nominalni napon DCUN - 3300V |
GTO4500 - 0,50P |
0,5 | 160 | 600 | 1200 | 91x91 | 0,59 | 11 | |
GTO4500 - 1,00P |
1 | 160 | 1200 | 1200 | 91x91 | 0,59 | 11 | |
GTO4500 - 2,00P |
2 | 160 | 2400 | 1200 | 91x91 | 0,59 | 11 | |
GTO4500 - 3,00P |
3 | 160 | 3600 | 1200 | 91x141 | 0,92 | 11 | |
GTO4500 - 4,00P |
4 | 160 | 4800 | 1200 | 91x141 | 0,92 | 11 | |
GTO4500 - 5,00P |
5 | 160 | 6000 | 1200 | 91x141 | 0,92 | 11 | |
GTO4500 - 6,00P |
6 | 160 | 7200 | 1200 | 91x161 | 1,05 | 11 | |
GTO4500 - 7,00P |
7 | 160 | 8400 | 1200 | 91x181 | 1,18 | 11 |
crtež 11
