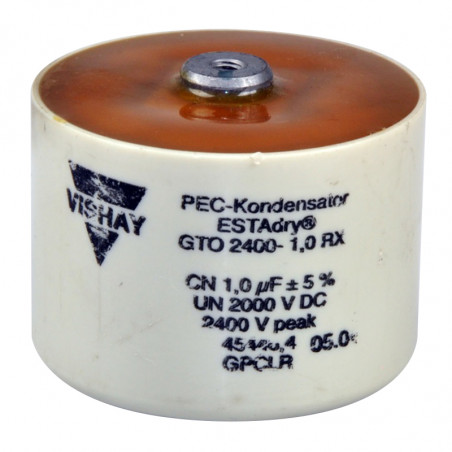

Condensatoare de supresie din seria GTO
  • Condensatoare de supresie din seria GTO

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Vishay

Condensatoare de supresie din seria GTO

Date tehnice:
Interval de temperatură admis:

min./max. temp. carcasă
-40°C până la 75°C
min./max. temp. de depozitare
-40°C până la 85°C
Umiditate relativă admisă:
93%
Timp de lucru (cu o rată de eroare de 3%):
100 000 h
Toleranță de capacitate:
±5%
Test de tensiune (vârf / terminal):
2 x Un DC/10s
Inductanța proprie:

Factorul de pierdere:

(50 Hz)
-4
(1 kHz)
-4
Terminale electrice:

Fig 13 (dim.7F)
M 6/8
Fig 14 (dim.7F)
M 8/8
Dielectrice:
Peliculă de polipropilenă cu pierderi reduse

Auto-vindecare
Poziția de montare:
verticală / orizontală

Tip Capacitate
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensiuni
[mm] Ø x h		 Masa
[kg]		 Nr
Fig		 Date tehnice

SERIA GTO 1200 - ...R

GTO 1200 - 1 R

 1 24 2000 2000 50x49 0,1 13

Tensiune nominală DC UN - 800V
Tensiune eficientă URMS - 500V
Tensiune de impuls admisă US -1200V
Tensiune unică de impuls USmax - 1700V

GTO 1200 - 2 R

 2 32 4000 2000 60x49 0,14 13

GTO 1200 - 3 R

 3 50 6000 2000 72x49 0,2 13

GTO 1200 - 4 R

 4 64 8000 2000 82x52 0,26 14

GTO 1200 - 6 R

 6 80 9000 1500 92x52 0,35 14

SERIA GTO 1600 - ...R

GTO 1600 - 0,50 R

 0,5 18 1500 3000 50x49 0,1 13

Tensiune nominală DC UN - 1000V
Tensiune eficientă URMS - 680V
Tensiune de impuls admisă US -1600V
Tensiune unică de impuls USmax - 2100V

GTO 1600 - 1,00 R

 1 24 3000 3000 50x49 0,12 13

GTO 1600 - 1,50 R

 1,5 32 4500 3000 60x49 0,14 13

GTO 1600 - 2,00 R

 2 46 5000 2500 72x49 0,2 13

GTO 1600 - 3,00 R

 3 64 7500 2500 82x52 0,27 14

GTO 1600 - 4,00 R

 4 80 8000 2000 92x52 0,35 14

SERIA GTO 2000 - ...R

GTO 2000 - 0,5 R

 0,5 18 1625 3250 55x59 0,14 13

Tensiune nominală DC UN - 1750V
Tensiune eficientă URMS - 800V
Tensiune de impuls admisă US-2000V
Tensiune unică de impuls USmax - 2600V

GTO 2000 - 1,0 R

 1 25 3250 3250 55x59 0,14 13

GTO 2000 - 1,5 R

 1,5 35 4875 3250 60x59 0,17 13

GTO 2000 - 2,0 R

 2 45 6500 3250 72x59 0,24 13

GTO 2000 - 2,5 R

 2,5 55 6875 2750 82x62 0,33 14

GTO 2000 - 3,0 R

 3 65 8250 2750 92x62 0,41 14

GTO 2000 - 3,5 R

 3,5 80 9625 2750 92x62 0,41 14

SERIA GTO 2400 - ...R

GTO 2400 - 0,5 R

 0,5 25 1750 3500 55x59 0,14 13

Tensiune nominală DC UN - 2000V
  Tensiune eficientă URMS - 1000V
Tensiune de impuls admisă SUA - 2400V
Tensiune unică de impuls USmax - 3500V

GTO 2400 - 1,0 R

 1 40 3500 3500 72x59 0,24 13

GTO 2400 - 1,5 R

 1,5 60 5250 3500 82x62 0,33 14

GTO 2400 - 2,0 R

 2 80 7000 3500 92x62 0,41 14

SERIA GTO 3200 - ...R

GTO 3200 - 0,22 R

 0,22 15 880 4000 55x59 0,14 13

Tensiune nominală DC UN - 2500V
  Tensiune eficientă URMS - 1200V
Tensiune de impuls admisă SUA - 3200V
Tensiune unică de impuls USmax - 4500V

GTO 3200 - 0,47 R

 0,47 25 1880 4000 60x59 0,17 13

GTO 3200 - 0,68 R

 0,68 35 2720 4000 72x59 0,24 13

GTO 3200 - 1,00 R

 1 60 4000 4000 82x62 0,33 14

SERIA GTO 4000 - ...R

GTO 4000 - 0,10 R

 0,1 20 400 4000 55x59 0,14 13

Tensiune nominală DC UN - 3000V
Tensiune eficientă URMS-1400V
Tensiune de impuls admisă SUA - 4000V
Tensiune unică de impuls USmax -4600V

GTO 4000 - 0,22 R

 0,22 20 880 4000 60x59 0,17 13

GTO 4000 - 0,33 R

 0,33 30 1320 4000 72x59 0,24 13

GTO 4000 - 0,47 R

 0,47 40 1880 4000 82x62 0,33 14

SERIA GTO 4500 - ... P Carcasă din plastic

Date tehnice:
Interval de temperatură admis:

min./max.temp. carcasă
-40°C până la 75°C
min./max. temp. depozitare
-40°C până la 85°C
Umiditate relativă admisă:
93%
Timp de lucru (cu o rată de eroare de 3%):
100 000 h
Toleranță de capacitate:
±5%
Test de tensiune (vârf / terminal):
2 x Un DC/10s
Inductanța proprie:
<15 nH
Factorul de pierdere:

(50 Hz)
<1,5 x 10-4
(1 kHz)
<4,0 x 10-4
Terminale electrice:
M 8
Dielectrice:
peliculă de polipropilenă cu pierderi reduse

Auto-vindecare
Agent de impregnare:
NON PCB
Poziția de montare:
verticală / orizontală

Dimensiunile carcasei
Fig 13 Fig 14

SERIA GTO 4500 - ...P

TIp Capacitate
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensiubni
[mm] Ø x h		 Masa
[kg]		 Nr
Fig		 Date tehnice:

GTO4500 - 0,25P

 0,25 160 300 1200 91x91 0,59 11

Tensiune nominală DCUN- 3300V
Tensiune eficientă URMS-1400V
Tensiune de impuls admisă US -4500V
Tensiune unică de impuls USmax - 4900V

GTO4500 - 0,50P

 0,5 160 600 1200 91x91 0,59 11

GTO4500 - 1,00P

 1 160 1200 1200 91x91 0,59 11

GTO4500 - 2,00P

 2 160 2400 1200 91x91 0,59 11

GTO4500 - 3,00P

 3 160 3600 1200 91x141 0,92 11

GTO4500 - 4,00P

 4 160 4800 1200 91x141 0,92 11

GTO4500 - 5,00P

 5 160 6000 1200 91x141 0,92 11

GTO4500 - 6,00P

 6 160 7200 1200 91x161 1,05 11

GTO4500 - 7,00P

 7 160 8400 1200 91x181 1,18 11


Dimensiunile carcasei

Rysunek 11
