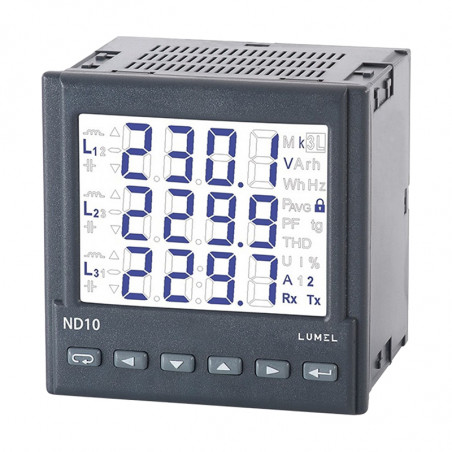

Mjerač električne mreže ND10

  • Napajanje brojila iz mjernog kruga
  • Mjerenje osnovnih veličina snage: UL-L, UL-N, In, f, P, Q, S, PF, tφ, cosφ, φ, Ep +, Ep-, EqL, EqC, THD
  • 2 alarma izlaza
  • Pulsni izlaz za aktivnu energiju
  • Sučelje Modbus sučelja RS485 (opcija)
  • LCD zaslon 3,5 ”
  • Stupanj zaštite s prednje strane IP65
  • Primjer primjene

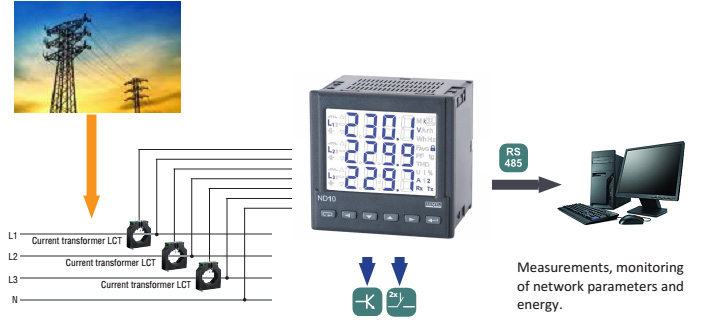

Power network meter ND10 application

Izmjerene količine i mjerni rasponi
Izmjerene količine i mjerni rasponi
Izmjerena vrijednost Opseg indikacije Mjerni raspon L1 L2 L3 ∑ Osnovna pogreška
Trenutno u 1 A
5 A		 0,00...1,5 kA
0,00 ... 60 kA		 0,005...1,200 A~ 0,025...6,000 A~ ♦ ♦ ♦   ±0,2 % zak.
napon L-N 57,7 V
230 V
290 V		 0,0 ... 230,8 kV
0,0 ... 1,012 MV
0,0 ... 1,200 MV		 50...64 V~
195...253V~
246...300V~		 ♦ ♦ ♦   ±0,2% w.m.
napon L-L 100 V
400 V
500 V		 0,0 ... 440 kV
0,0 ... 1,752 MV
0,0 ... 2,000 MV		 85...110 V~
340 ... 440 V~
425 ... 520 V~		 ♦ ♦ ♦   ±0,5% w.m.
Frekvencija 47,0 .. 63,0 Hz 47,0...63,0 Hz ♦ ♦ ♦   ±0,2% w.m.
Aktivna snaga -9999 MW .. 0,00 W .. 9999 MW -1,52 kW...1,0 W...1,52 kW ♦ ♦ ♦ ♦ ±0,5% w.m.
Reaktivna snaga -9999 Mvar .. 0,00 var ... 9999 Mvar -1,52 kvar...1,0 var...1,52 kvar ♦ ♦ ♦ ♦ ±0,5% zak.
Prividna snaga 0,00 VA .. 9999 MVA 1,0VA...1,52 kVA ♦ ♦ ♦ ♦ ±0,5% zak.
Faktor snage PF -1 .. 0.. 1 -1 .. 0.. 1 ♦ ♦ ♦ ♦ ±1% zak.
Tangenta φ -1,2...0...1,2 -1,2...0...1,2 ♦ ♦ ♦ ♦ ±1% zak.
kosinus φ -1...1 -1...1 ♦ ♦ ♦ ♦ ±1% zak.
φ -180...180 -180...180 ♦ ♦ ♦   ±0,5% zak.
Uvozna aktivna energija 0 .. 99 999 999,9 kWh         ♦ ±0,5% zak.
Uvozna aktivna energija 0 .. 99 999 999,9 kWh         ♦ ±0,5% zak.
Induktivna reaktivna energija 0 .. 99 999 999,9 kvarh         ♦ ±0,5% zak.
Reaktivna kapacitivna energija 0 .. 99 999 999,9 kvarh         ♦ ±0,5% zak.
THD 0 .. 100% 0 .. 100% ♦ ♦ ♦   ±5% zak.

Izlazi
Izlazi tip Svojstva
Relejni izlaz •2 releja, normalno otvoreni naponski kontakti, nosivosti 250 V ~ / 0,5 A ~
Impulsni izlaz aktivne energije • 1 OC tip (NPN), pasivna klasa A prema prema EN 62053-31, napon napajanja 18 ... 27 V, struja 10 ... 27 mA

Digitalni interfejs
Tip interfejsa Protokol prenosa Režim Brzina prijenosa
RS-485 MODBUS RTU 8N2, 8E1, 8O1, 8N1 4,8; 9,6; 19,2; 38,4  kbit/s

Vanjske karakteristike
Polje za čitanje LCD ekran od 3,5 inča, specijalizovan, jednobojni sa pozadinskim osvetljenjem
Težina < 0,3 kg
Ukupne dimenzije 96 X 96 X 77 mm panel cut-out::92+06 X 92+06 mm
Stupanj zaštite (prema EN 60529) sa prednje strane: IP65 sa strane terminala: IP20

Nazivni radni uslovi

Napon napajanja / od merenja
faza L3 /

 50...64 V a.c. , 195...253 V a.c.,
246...300 V a.c.; 47...63 Hz

Potrošnja energije:
- u naponskom krugu L1, L2 ≤0,05 VA
- u naponskom krugu L3 ≤3 VA
- u strujnim krugovima≤0,05 VA
Temperatura oambient:-20...23...55oC storage:: -30 ...70oC
Relativna vlažnost 25...95% nedopuštena kondenzacija
Radni položaj any
Spoljno magnetno polje 40...400 A/m
preopterećenje trajanja horte (5 s) naponski ulaz: 2 Un strujni ulaz: 10 In

Zahtevi za sigurnost i kompatibilnost
Elektromagnetska kompatibilnost otpornost na buku acc. to EN 61000-6-2
emisija buke acc. to EN 61000-6-4
Sigurnosni zahtjevi   acc. to EN 61010-1

Example of Connection Diagram

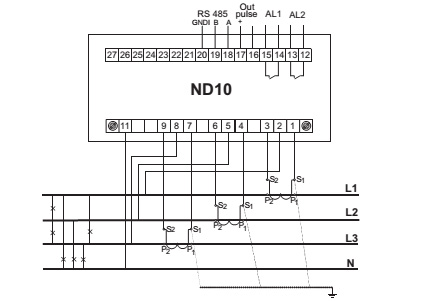

Power network meter ND10 connection diagram

Ordering
Power network meter ND10 ordering

PRIMER NALOGA:
kod: ND10 - 2 2 1 00 E 1 znači:
ND10 - mjerač mrežnih parametara tipa ND10,
2 strujni ulaz 5 A,
2- ulazni napon 3 x 230/400 V,
1- sa RS485 sučeljem
00 - standardna verzija,
E-svi opisi i korisnički priručnik na engleskom jeziku,
1- sa dodatnim certifikatom o inspekciji kvaliteta.
