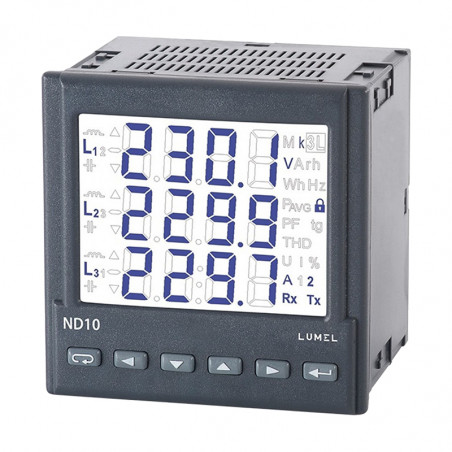

Contorul parametrilor de rețea ND10

  • Alimentarea contorului din circuitul de măsurare
  • Măsurarea cantităților de energie de bază: UL-L, UL-N, In, f, P, Q, S, PF, tφ, cosφ, φ, Ep +, Ep-, EqL, EqC, THD
  • 2 ieșiri de alarmă
  • Putere pentru energie activă
  • Interfață Slave Modbus RS485 (opțiune)
  • Ecran LCD de 3,5 "cu iluminare de fundal
  • Grad de protecție de partea frontală IP65

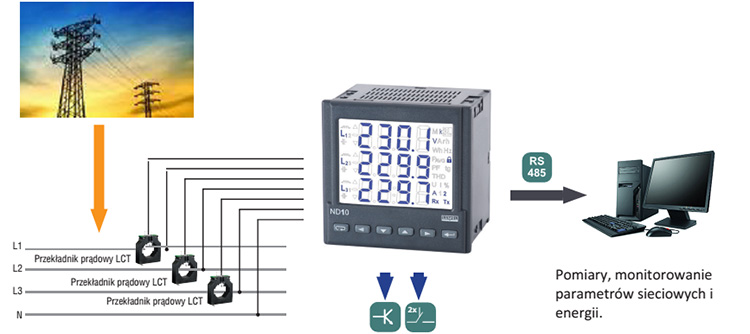

Exemplu de utilizare

Cantitățile măsurate și intervalele de măsurare
Cantitățile măsurate și intervalele de măsurare
Cantitate măsurată Gama de indicații Interval de măsurare L1 L2 L3 ∑ Eroare   de bază
Curent In 1 A
5 A		 0,00...1,5 kA
0,00 ... 60 kA		 0,005...1,200 A~ 0,025...6,000 A~ ♦ ♦ ♦   ±0,2 %
Tensiune L-N 57,7 V
230 V
290 V		 0,0 ... 230,8 kV
0,0 ... 1,012 MV
0,0 ... 1,200 MV		 50...64 V~
195...253V~
246...300V~		 ♦ ♦ ♦   ±0,2%
TensiuneL-L 100 V
400 V
500 V		 0,0 ... 440 kV
0,0 ... 1,752 MV
0,0 ... 2,000 MV		 85...110 V~
340 ... 440 V~
425 ... 520 V~		 ♦ ♦ ♦   ±0,5%
Frecvență 47,0 .. 63,0 Hz 47,0...63,0 Hz ♦ ♦ ♦   ±0,2%
Putere activă -9999 MW .. 0,00 W .. 9999 MW -1,52 kW...1,0 W...1,52 kW ♦ ♦ ♦ ♦ ±0,5%
Putere reactivă -9999 Mvar .. 0,00 var ... 9999 Mvar -1,52 kvar...1,0 var...1,52 kvar ♦ ♦ ♦ ♦ ±0,5%
Putere aparentă 0,00 VA .. 9999 MVA 1,0VA...1,52 kVA ♦ ♦ ♦ ♦ ±0,5%
Factorul PF -1 .. 0.. 1 -1 .. 0.. 1 ♦ ♦ ♦ ♦ ±1%
Tangent φ -1,2...0...1,2 -1,2...0...1,2 ♦ ♦ ♦ ♦ ±1%
Cosinus φ -1...1 -1...1 ♦ ♦ ♦ ♦ ±1%
φ -180...180 -180...180 ♦ ♦ ♦   ±0,5%
Energie activă consumată 0 .. 99 999 999,9 kWh         ♦ ±0,5%
Energie activă eliberată 0 .. 99 999 999,9 kWh         ♦ ±0,5%
Energie reactivă de inducție 0 .. 99 999 999,9 kvarh         ♦ ±0,5%
Energie reactivă capacitivă 0 .. 99 999 999,9 kvarh         ♦ ±0,5%
THD 0 .. 100% 0 .. 100% ♦ ♦ ♦   ±5%

Ieșiri
Tipul de ieșire Proprietăţi
Releu de ieșire •  2 relee, în mod normal, contacte fără tensiune, deschise, capacitate de încărcare 250 V ~ / 0,5 A ~
Putere de energie activă • 1 tip OC (NPN), clasa A pasivă A conform PN-EN 62053-31, tensiune de alimentare 18 ... 27 V, curent 10 ... 27 mA

Interfață digitală
Tip de interfață Protocol de transmisie Mod Viteză
RS-485 MODBUS RTU 8N2, 8E1, 8O1, 8N1 4,8; 9,6; 19,2; 38,4  kbit/s

Caracteristici externe
Câmpul de citire Ecran LCD de 3,5 ", monocrom specializat cu iluminare de fundal
Masa < 0,3 kg
Dimensiuni generale 96 X 96 X 77 mm gaură panou: 92 + 06 X 92 + 06 mm
Grad de protecție (conform PN-EN 60529) din partea frontală: IP65 din partea terminalului: IP20

Condiții nominale de utilizare
Tensiunea de alimentare / din circuitul de măsurare în faza L3 / 50...64 V a.c., 195...253 V a.c., 246...300 V
a.c., 47...63 Hz

Consum de energie:
- în circuitul de tensiune L1, L2 ≤0,05 VA
- într-un circuit de tensiune L3 ≤3 VA
- în circuitele de curent ≤0,05 VA
Temperatura mediu:-20...23...55oC depozitare: -30 ...70oC
Umiditatea relativă 25...95% condens inacceptabil
Poziția de lucru orice
Câmp magnetic extern 40...400 A/m
Supraîncărcare pe termen scurt (5 s) intrare de tensiune: 2Un intrare curentă: 10 In

Cerințe de securitate și compatibilitate
Compatibilitate electromagnetică imunitate la interferențe conform PN-EN 61000-6-2
emisie de interferențe conform PN-EN 61000-6-4
Cerințe de securitate   conform PN-EN 61010-1

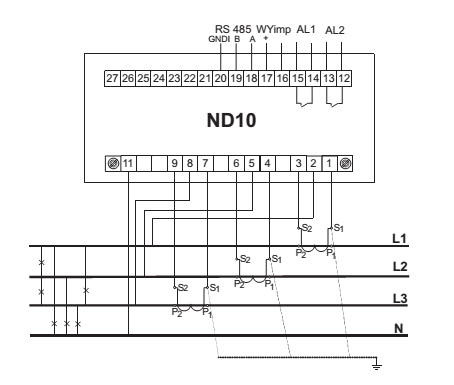

Schema de conectare

Ordonare

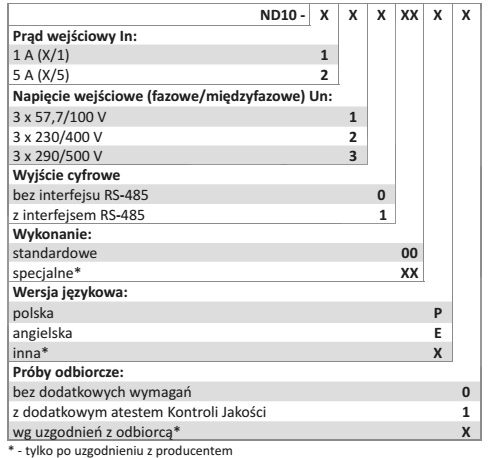

Comandă probă:
cod: ND10 - 2 2 1 00 P 1 înseamnă:
ND10- ND10 contor,
2- curent de intrare 5 A,
2- tensiune de intrare 3 x 230/400 V,
1- cu interfață RS-485
00- versiunea standard,
P- instruire în poloneză,
1- cu certificat de inspecție tehnică.
