ХЦ16Ф 1500-С00 претварач струје
ХЦ16Ф 1500-С00 претварач струје

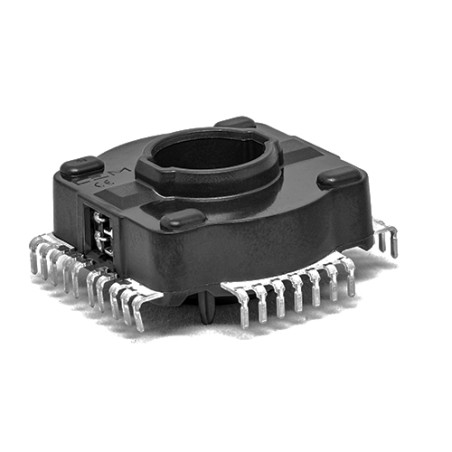

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХЦ16Ф 1500-С00 претварач струје

  • HC16F 1500-S00
  • Тачност 1.75
  • Nazivna struja (A) 1500
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Аутомобилски погон/Вожња
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 125
  • Фреквентни одзив (-3dB) [kHz] 40
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

HC16F породица

Опис

HC16F породица је дизајнирана за електронско мерење једносмерних, наизменичних или импулсних струја у аутомобилским апликацијама велике снаге, високог напона и ниског напона са галванском изолацијом између примарног (велике снаге) и секундарног (електронског) кола. Породица HC16F нуди избор различитих опсега мерења струје у истом кућишту.

Кључне карактеристике
  • Претварач Холовог ефекта са отвореном петљом
  • Примене високог и ниског напона
  • Униполарно напајање од +5 V једносмерне тачке
  • Излазни напон: пуни метрички однос (у опсезима осетљивости и офсета)
  • Компактни дизајн за монтажу на штампану плочу
  • Претварач са двоструким ваздушним зазором
  • Компактна величина
  • Галванска изолација
  • Веома добра линеарност
Примене
  • Електрично напајање Управљање
  • Стартери
  • Претварачи
  • Примена моторног погона
Технички подаци
Параметар Вредност
Опсег мерења примарне струје Ipm ±1500A
Просечна осетљивост при напону напајања Uc=5V 1,33 mV/A
Просечан напон помака осетљивости при напону напајања Uc=5V 2,5V
Напон напајања 5V
Потрошња струје осетљивости при напону напајања Uc=5V 28mA
Просечна грешка осетљивости ±0,3%
Просечан напон електричног офсета ±3mV
Просечан напон магнетног офсета ±2mV
Средња грешка Линеарност ±0,5%·Ipm
Температура складиштења -40÷125°C
Радна Температура -40÷125°C
Напон електростатичког пражњења 2kV
Тежина 29g
