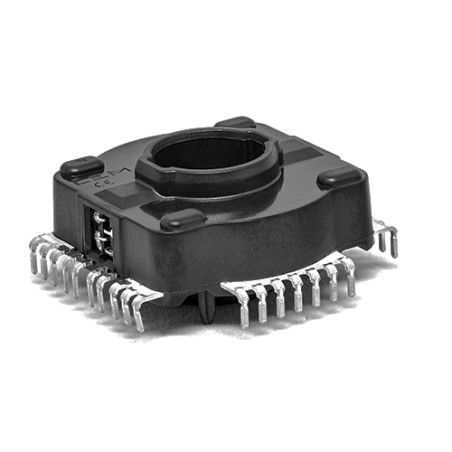

Transductor de corriente HC16F 1500-S00

Familia HC16F Descripción La familia HC16F está diseñada para la medición electrónica de corrientes CC, CA o pulsadas en aplicaciones automotrices de alta potencia, alta tensión y baja tensión, con aislamiento galvánico entre el circuito primario (alta potencia) y el circuito secundario (electrónico). La familia HC16F ofrece una selección de diferentes rangos de medición de corriente en la misma carcasa.

Características principales

• Transductor de efecto Hall de lazo abierto
• Aplicaciones de alta y baja tensión
• Alimentación unipolar de +5 V CC
• Tensión de salida: relación métrica completa (en rangos de sensibilidad y offset)
• Diseño compacto para montaje en PCB
• Transductor de doble entrehierro
• Tamaño compacto
• Aislamiento galvánico
• Muy buena linealidad

Aplicaciones

• Alimentación eléctrica Dirección
• Arrancadores
• Transductores
• Aplicación de accionamiento de motores

Información técnica Datos

Parámetro	Valor
Rango de medición de corriente primaria Ipm	±1500 A
Sensibilidad promedio a la tensión de alimentación Uc=5 V	1,33 mV/A
Tensión de compensación de sensibilidad promedio a la tensión de alimentación Uc=5 V	2,5 V
Tensión de alimentación	5 V
Consumo de corriente de sensibilidad a Tensión de alimentación Uc=5 V	28 mA
Error de sensibilidad promedio	±0,3 %
Tensión de offset eléctrica promedio	±3 mV
Tensión de offset magnética promedio	±2 mV
Error medio Linealidad	±0,5 %·Ipm
Temperatura de almacenamiento	-40÷125 °C
Operación Temperatura	-40÷125 °C
Tensión de descarga electrostática	2 kV
Peso	29 g
