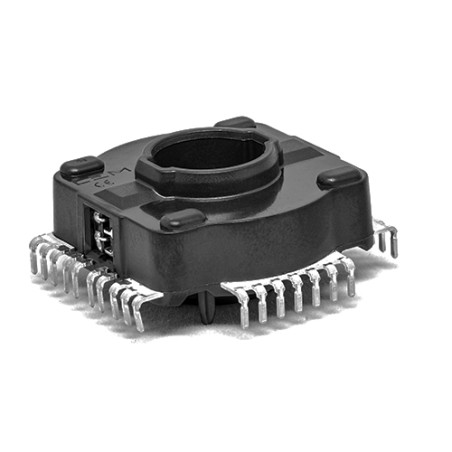

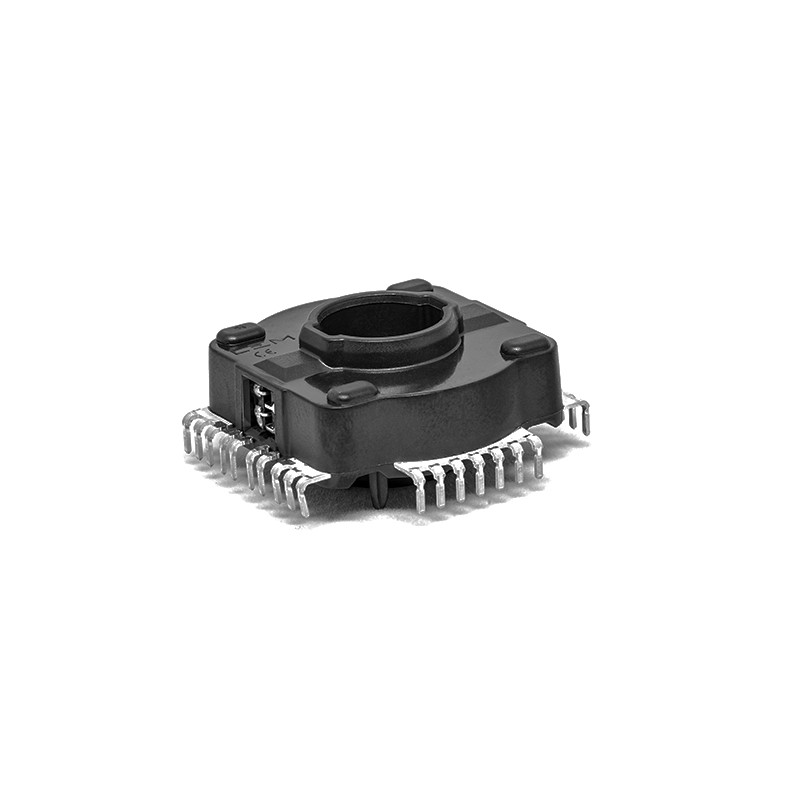

Перетворювач струму HC16F 1500-S00
Перетворювач струму HC16F 1500-S00

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HC16F 1500-S00

  • HC16F 1500-S00
  • Точність 1.75
  • Номінальний струм (А) 1500
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Автомобільний привід/Привід
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 125
  • Частотна характеристика (-3 дБ) [кГц] 40
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Сімейство HC16F

Опис

Сімейство HC16F призначене для електронного вимірювання постійного, змінного або імпульсного струму в автомобільних пристроях високої потужності, високої та низької напруги з гальванічною розв'язкою між первинним (високопотужним) колом та вторинним (електронним) колом. Сімейство HC16F пропонує вибір різних діапазонів вимірювання струму в одному корпусі.

Основні характеристики
  • Перетворювач Холла з розімкнутим контуром
  • Застосування для високої та низької напруги
  • Уніполярне джерело живлення +5 В постійного струму
  • Вихідна напруга: повне метричне співвідношення (в діапазонах чутливості та зсуву)
  • Компактний дизайн для монтажу на друкованій платі
  • Перетворювач з подвійним повітряним зазором
  • Компактний розмір
  • Гальванічна розв'язка
  • Дуже хороша лінійність
Застосування
  • Джерело живлення для керування
  • Стартери
  • Перетворювачі
  • Застосування для приводів двигунів
Технічні дані
Параметр Значення
Діапазон вимірювання первинного струму, Ipm ±1500A
Середня чутливість при напрузі живлення Uc=5V 1,33 мВ/A
Середня напруга зміщення чутливості при напрузі живлення Uc=5V 2,5V
Напруга живлення 5V
Споживаний струм чутливості при напрузі живлення Uc=5V 28mA
Середня похибка чутливості ±0.3%
Середня напруга електричного зсуву ±3mV
Середня напруга магнітного зсуву ±2mV
Середня похибка Лінійність ±0.5%·Ipm
Температура зберігання -40÷125°C
Робочий режим Температура -40÷125°C
Напруга електростатичного розряду 2 кВ
Вага 29 г
