ХКСН 03-П претварач струје
ХКСН 03-П претварач струје

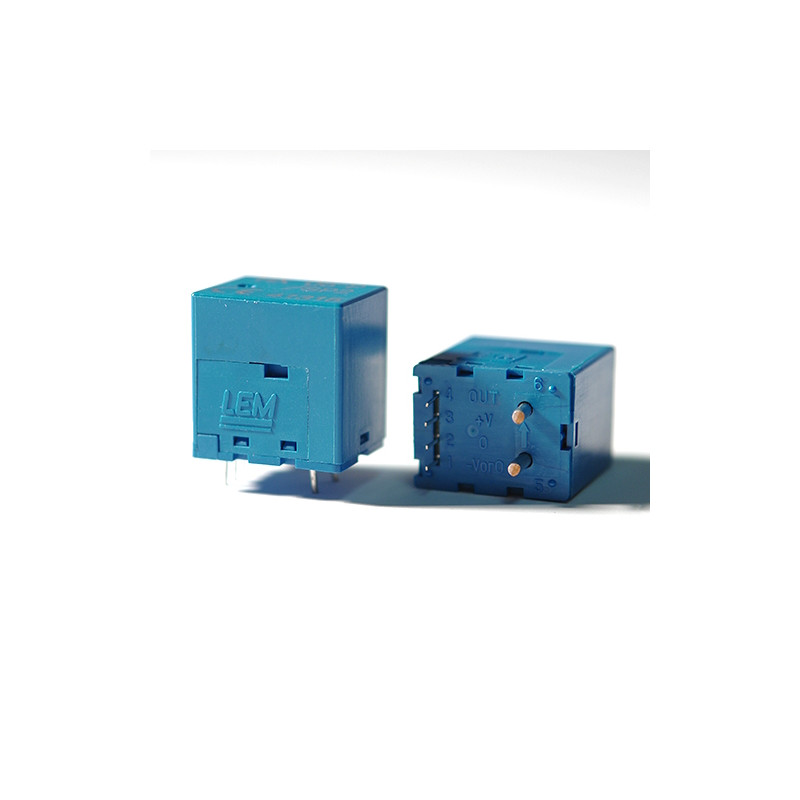

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХКСН 03-П претварач струје

  • HXN 03-P
  • Тачност 1
  • Nazivna struja (A) 3
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] ±15
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -25
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 50
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис

Дизајнирано за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике

  • Мерење засновано на Холовом ефекту
  • Ниска потрошња енергије
  • Изолационо пластично кућиште у складу са UL 94-V0
  • Ниски губици уметања
  • Једноставна инсталација са аутоматским системом руковања
  • Мала величина ради уштеде простора
  • Само један дизајн за широк опсег номиналних струја
  • Висока имуност на спољне сметње

Примене

  • АЦ погони и сервомотори са променљивом брзином
  • Статички конвертори за ДЦ моторе
  • Напајање из батерија Примене
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Електрични уређаји

Технички подаци

Параметар Вредност
Називна RMS примарна струја (IPN) 3A
Опсег мерења примарне струје (IPM) ±9A
Пречник примарне жице x Намотаји (mm) 0.6d x 20T
Излазни напон (аналогни) за ±Ipn, RL=10kΩ, TA=25°C ±4V
Излазна унутрашња отпорност < 50Ω
Отпор оптерећења ≥ 10kΩ
Напон напајања (±5%) ±15V
Потрошња струје < ±15mA
Грешка при примарној струји Ipn и температури TA=25°C (без помак) < ±1%· IPN
Фреквентни одзив (-3dB) DC…50kHz
Радна температура -25÷85°C
Температура складиштења -25÷85°C
Тежина < 8g
