Fabricante: LEM

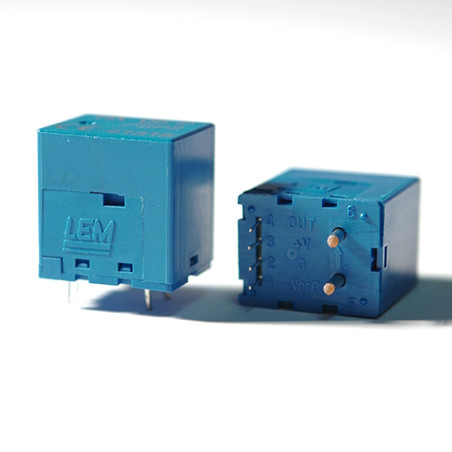

Transductor de corriente HXN 03-P

  • HXN 03-P
  • Precisión 1
  • Corriente nominal (A) 3
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -25
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 50
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales

  • Medición basada en el efecto Hall
  • Bajo consumo de energía
  • Carcasa de plástico aislante conforme a UL 94-V0
  • Bajas pérdidas de inserción
  • Fácil instalación con sistema de manejo automático
  • Reducido tamaño para ahorrar espacio
  • Un solo diseño para una amplia gama de corrientes nominales
  • Alta inmunidad a interferencias externas

Aplicaciones

  • Variadores de velocidad CA y servomotores
  • Convertidores estáticos para variadores de motor CC
  • Alimentación por batería Aplicaciones
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación conmutadas (SMPS)
  • Dispositivos eléctricos

Datos técnicos

Parámetro Valor
Corriente primaria nominal RMS (IPN) 3 A
Rango de medición de la corriente primaria (IPM) ±9 A
Diámetro del cable primario x vueltas (mm) 0,6d x 20T
Voltaje de salida (analógico) para ±Ipn, RL=10 kΩ, TA=25 °C ±4 V
Resistencia interna de salida < 50 Ω
Resistencia de carga ≥ 10 kΩ
Voltaje de alimentación (±5 %) ±15 V
Consumo de corriente < ±15 mA
Error en la corriente primaria Ipn y temperatura TA=25 °C (sin offset) < ±1 %· IPN
Respuesta de frecuencia (-3 dB) CC…50 kHz
Temperatura de funcionamiento -25÷85 °C
Temperatura de almacenamiento -25÷85 °C
Peso < 8 g
