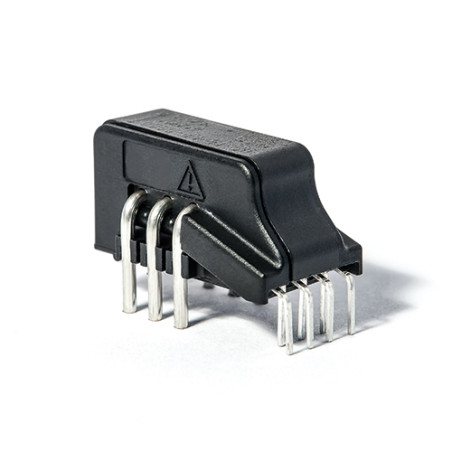

ХО 8-НП струјни претварач
ХО 8-НП струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХО 8-НП струјни претварач

  • HO 8-NP
  • Тачност 1
  • Nazivna struja (A) 8
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Аутомобилски погони/напајања/обновљиви извори енергије/машине за заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 105
  • Фреквентни одзив (-3dB) [kHz] 250
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис

Дизајниран за мерење електронске струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике

  • Мерење Холовим ефектом
  • Претварач струје са више опсега за штампану плочу
  • Галванска изолација између примарног и секундарног кола
  • Изоловани испитни напон 4300 V
  • Ниска потрошња енергије
  • Изузетно низак профил 12 mm
  • Једноструко напајање од +5 V
  • Фиксни офсет и осетљивост
  • Детекција прекомерне струје 2,63 × IP N (вршна вредност)
  • Контрола меморије
  • Висок имунитет на спољне сметње
  • Мала величина за уштеду простора
  • Робустан изолација
  • Кратко време кашњења

Примене

  • AC погони са променљивом брзином
  • Статички конвертори за DC моторе
  • Примене са напајањем из батерија
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање
  • Соларни инвертор на DC страни инвертора (MPPT)
  • Разводна кутија

Технички подаци

Параметар Вредност
Максимални напон напајања (мировање) 6,5 V
Максимална температура примарног проводника 120°C
Напон електростатичког пражњења (HBM) 2 kV
Напон напајања 5 V DC
Излазни напон 0÷5 V
Радни Температура -40÷105°C
Температура складиштења -40÷105°C
Тежина 5g
Називна примарна струја RMS Ip 8A
Опсег мерења примарне струје ±20A
Потрошња струја 19mA
Референтни напон 2.5V
Спољашњи Референтни напон 0,5÷2,65V
Опсег улазног напона Uout-Uref ±2V
Називна осетљивост 100 mV/A (800mV за називну струју Ip, напајање 5V)
Грешка осетљивости ±0,5%
