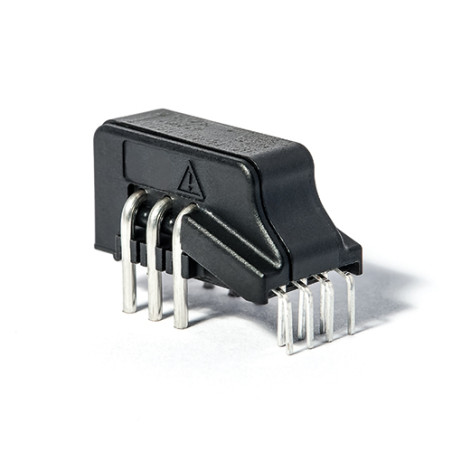

HO 8-NP srovės keitiklis
HO 8-NP srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

HO 8-NP srovės keitiklis

  • HO 8-NP
  • Tikslumas 1
  • Nominali srovė (A) 8
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 5
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Automobilių pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimo aparatai
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 105
  • Dažnio atsakas (-3dB) [kHz] 250
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai srovei, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės

  • Holo efekto matavimas
  • Daugiajuostis srovės keitiklis spausdintinei plokštei
  • Galvaninė izoliacija tarp pirminės ir antrinės grandinių
  • Izoliuota bandymo įtampa 4300 V
  • Mažos energijos sąnaudos
  • Išskirtinai žemas profilis 12 mm
  • Vienas +5 V maitinimo šaltinis
  • Fiksuotas poslinkis ir jautrumas
  • Viršsrovės aptikimas 2,63 × IP N (didžiausia vertė)
  • Atminties valdymas
  • Didelis atsparumas išoriniams trukdžiams
  • Mažas dydis, kad būtų taupoma vieta
  • Tvirtas izoliacija
  • Trumpas uždelsimo laikas

Taikymo sritys

  • Kintamosios srovės pavaros
  • Statiniai keitikliai nuolatinės srovės varikliams
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo programoms
  • Saulės keitiklis nuolatinės srovės keitiklio pusėje (MPPT)
  • Jungties dėžutė

Techniniai duomenys

Parametras Reikšmė
Maksimali maitinimo įtampa (budėjimo režimu) 6,5 V
Maksimali pirminio laidininko temperatūra 120 °C
Elektrostatinė iškrovos įtampa (HBM) 2 kV
Maitinimo įtampa 5 V nuolatinė srovė
Išėjimo įtampa 0 ÷ 5 V
Darbinis Temperatūra -40÷105°C
Laikymo temperatūra -40÷105°C
Svoris 5g
Nominali pirminė srovė RMS Ip 8A
Pirminės srovės matavimo diapazonas ±20A
Srovės suvartojimas 19mA
Atskaitos vertė Įtampa 2,5 V
Išorinė etaloninė įtampa 0,5 ÷ 2,65 V
Įėjimo įtampos diapazonas Uout-Uref ±2 V
Nominalus jautrumas 100 mV/A (800 mV nominalios srovės Ip, 5 V maitinimo įtampa)
Jautrumo paklaida ±0,5 %
