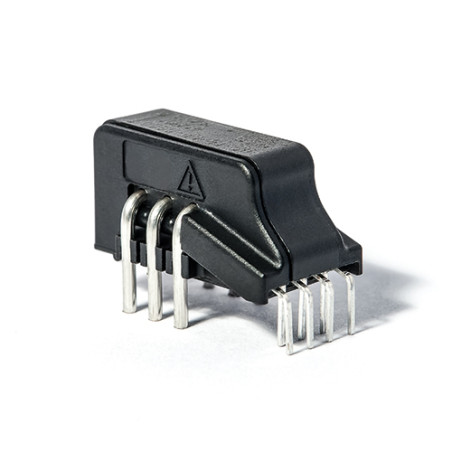

Перетворювач струму HO 8-NP
Перетворювач струму HO 8-NP

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HO 8-NP

  • HO 8-NP
  • Точність 1
  • Номінальний струм (А) 8
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Автомобільні приводи/Джерела живлення/Відновлювані джерела енергії/Зварювальні апарати
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 250
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис

Призначений для вимірювання електронного струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Вимірювання на ефекті Холла
  • Багатодіапазонний перетворювач струму для друкованої плати
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Ізольована випробувальна напруга 4300 В
  • Низьке енергоспоживання
  • Винятково низький профіль 12 мм
  • Одинарне джерело живлення +5 В
  • Фіксований зсув та чутливість
  • Виявлення перевантаження по струму 2,63 × IP N (пікове значення)
  • Керування пам'яттю
  • Висока стійкість до зовнішніх перешкод
  • Малий розмір для економії місця
  • Міцний ізоляція
  • Короткий час затримки

Застосування

  • Приводи змінного струму зі змінною швидкістю
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від акумуляторів
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІПП)
  • Джерела живлення для зварювальних робіт
  • Сонячний інвертор на стороні постійного струму інвертора (MPPT)
  • Розподільна коробка

Технічні дані

Параметр Значення
Максимальна напруга живлення (холостий хід) 6,5 В
Максимальна температура первинного провідника 120°C
Напруга електростатичного розряду (HBM) 2 кВ
Напруга живлення 5 В постійного струму
Вихідна напруга 0÷5 В
Робочий режим Температура -40÷105°C
Температура зберігання -40÷105°C
Вага 5 г
Номінальний первинний струм RMS Ip 8A
Діапазон вимірювання первинного струму ±20A
Споживаний струм 19 мА
Опорна напруга 2,5 В
Зовнішній Опорна напруга 0,5÷2,65 В
Діапазон вхідної напруги Uout-Uref ±2 В
Номінальна чутливість 100 мВ/А (800 мВ для номінального струму Ip, живлення 5 В)
Похибка чутливості ±0,5%
