Произвођач: PEM

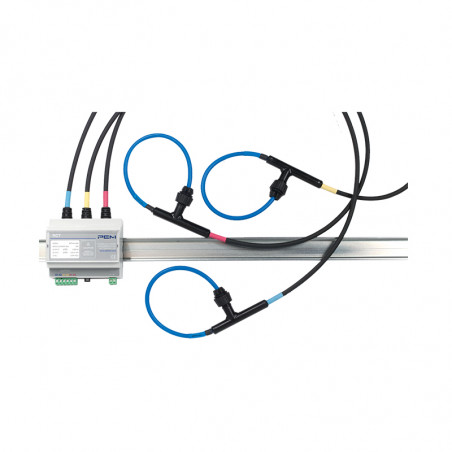

RCTrms-3ph Serije

RCTrms-3ph je trokanalni pretvornik struje za trajnu instalaciju. Jednostavan za ugradnju i jednostavnu naknadnu ugradnju kombinira prednosti tanke, fleksibilne zavojnice Rogowski (smislu) sa signalnim klima uređajem koji omogućuje precizno, istinsko mjerenje rms-a, izmjenične struje. RCTrms-3ph ima industrijski standard 4-20mA ili 0-5V izlaz što ga čini idealnim za potrebe kontrole procesa, alarma stanja ili nadzora sustava. RCTrms se obično koristi sa SCADA sustavima, PLC-om, zapisima podataka

Značajke:

Jednostavno za naknadnu ugradnju
Jednostavno za instaliranje u aplikacijama gdje je prostor ograničen
Veličina Rogowskog svitka može se odrediti neovisno o primarnoj struji
Ne pati od magnetske zasićenosti
Idealno za kontrolu procesa, alarmiranje stanja ili nadzor sustava u širokom rasponu primjena, od lučnih peći do distribucije energije.
Označeno CE
Odgovara EMC EN 61326-1 2006
U skladu s IEC61010-1: 2001

Tehnički podaci:

Praćenje kalibracije
Svaka jedinica dobiva certifikat o umjeravanju koji se može pratiti
Nema magnetskih materijala ne znači izvrsnu linearnost < 0,1% očitanja
Potpuno izolirano mjerenje
Izolirano napajanje 2kVdc
Zavojnica nominalna na 2kVpeak (test izdržavanja je 4kVrms / 50Hz / 60 sec)
Mali kućište s DIN šinom (ili ugradnjom na panel) - naziv UL94 V-0
[Nbsp]
Mogućnosti:

Opcija izdvojenog BNC-BNC kabela
- Između zavojnice i elektronike kako bi se omogućila jednostavna ugradnja, npr. provlačenje kroz postojeću cijev. Standardni kabel trajno fiksiran.

Nazivna struja [Arms] 100, 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,10000,16000, 20000, 25000, 40000, 50000
Nazivni izlaz (puna skala FS)

4 ÷ 20mAdc or 0 ÷ 5Vdc
Izlazno ograničenje 150% FS (28mA or 7.5Vdc)
Napon napajanja (širok ulaz) 12Vdc (-10%) to 24Vdc (+20%)
Ulazna snaga 2.1W (at rated output)
Raspon radne temperature -5°C do +65°C (Integrator)
-20°C do +80°C (Coil and cable)
Propusnost (-3dB) 2Hz do 100kHz
Maks. Vrijeme odziva (10 to 90%) (10 do 90%) 1000ms
Točnost (typ.) ±1.0% of reading (0-5V)
±1.5% of reading (4-20mA)
(10% to 150% FS, 25°C)
Izlazno opterećenje <300Ω for 4-20mA output
>1kΩ for 0-5V output
Dužina zavojnice 300mm, 500mm or 700mm (Dostupne prilagođene duljine)
Duljina kabela 1m ili 2,5m
(coil to electronics)		 1m or 2,5m (Dostupne prilagođene duljine)

Connection
RCTrms-3ph series connection
Katalog

RCTrms-3ph series catalogu number
Output
420 – 4-20mAdc
005 – 0-5Vdc
Current range [A]:
250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000
Cable Length [m]:
1
2,5
.... Custom lengths available
Coil Lengthi [mm]:
300
500
700
.... Custom lengths available
Options:
Isolated BNC-BNC cable split option
Dimensions [mm]

RCTrms-3ph series dimensions
