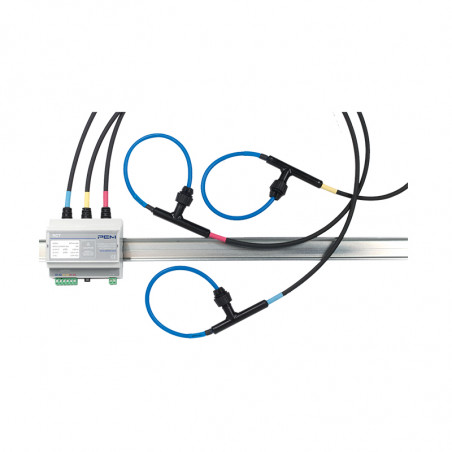

Seria de bobine Rogowski RCTrms-3ph
  • Seria de bobine Rogowski RCTrms-3ph

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: PEM

Seria de bobine Rogowski RCTrms-3ph

Seria RCTrms-3ph este destinată instalării
echipat permanent cu subțire, ușor, flexibil
și bobine Rogowski. Traductorul măsoară
cu o precizie foarte bună valoarea AC efectivă (rms adevărate). Semnalul de ieșire este 4 20mA sau 0-5V semnal utilizat
în aplicații industriale, ceea ce face ca seria RCTrms 3ph să fie perfectă pentru controlul și monitorizarea proceselor. Este utilizat cu sisteme SCADA, PLC, înregistratoare de date și dispozitive de protecție.

Caracteristici:

  • instalare ușoară în locuri greu accesibile;
  • viteza de asamblare și demontare
  • datorită deschiderii bobinelor;
  • dimensiunea bobinei poate fi selectată independent
  • din curentul testat;
  • niciun efect de saturație magnetică;
  • fiecare dispozitiv este furnizat cu un certificat de calibrare;
  • Marca CE;
  • conformitatea cu EMC EN 61326-1 2006;
  • conformitatea cu IEC61010-1: 2001.

Date tehnice :

  • răspuns de frecvență de până la 100khz, pentru măsurarea unor armonici și forme de undă complexe;
  • alimentare izolată 12-24Vdc;
  • rezistența dielectrică a bobinei 2kVpeak (4kVrms / 50Hz / 60s);
  • montare pe șină sau panou DIN;
  • fără materiale magnetice - liniaritate excelentă < 0,2% din citire.

Opțiune :

  • conectarea bobinelor la integrator folosind fire detașabile cu borne BNC.

Curent eficient efectiv [Arms] 100, 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,10000,16000, 20000, 25000, 40000, 50000
Semnal de ieșire

4 ÷ 20mAdc sau 0 ÷ 5Vdc
Interval de măsurare 150% curent nominal (28mA sau 7.5Vdc)
Tensiunea de alimentare 12Vdc (-10%)  până la 24Vdc (+20%)
Putere maximă de intrare 2,1W
Temperatura de lucru -5°C  până la +65°C (integrator)
-20°C  până la +80°C (bobină și cablu)
Banda de frecvență (-3dB) 2Hz  până la 100kHz
Timpul maxim de răspuns (10 până la 90%) 1000ms
Precizie

± 1,0% din valoarea măsurată (0-5V)
± 1,5% din valoarea măsurată (4-20mA)
(Scară completă de la 10% la 150%, 25 ° C)
Sarcina de ieșire

< 300Ω pentru semnal 4-20mA
> 1kΩ pentru semnal 0-5V
Lungimea bobinei 300mm, 500mm sau 700mm (Posibilitatea selectării individuale a unei lungimi diferite)
Lungimea cablului 1m sau 2,5m (Posibilitatea selectării individuale a unei lungimi diferite)

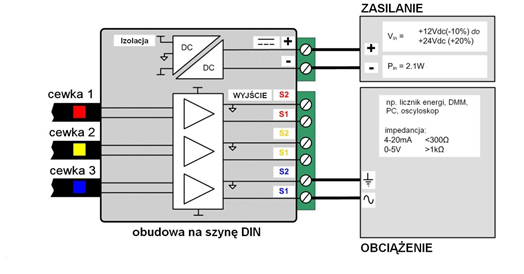

Conexiune electrică
Cewka rogowskiego seria RCTrms-3ph
Număr de catalog

Cewka rogowskiego seria RCTrms-3ph
Semnal de ieșire:
420 – 4-20mAdc
005 – 0-5Vdc
Curent nominal [A]:
250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000

Lungimea cablului [m]:
1
2.5
... individ diferit

Lungimea bobinei [mm]:
300
500
700
... individ diferit

Opțiune:
bobina conectată la integrator folosind un conector BNC

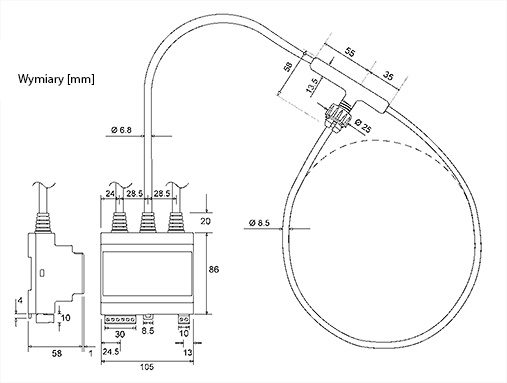

Dimensiuni [mm]

Cewka rogowskiego seria RCTrms-3ph
