Печати на конекторима серије 8200
Печати на конекторима серије 8200

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: HOLLAND SHIELDING

Печати на конекторима серије 8200

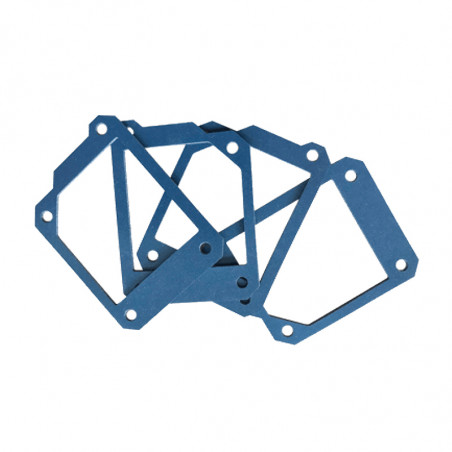

Проводне прирубничке заптивке серије 8200. Широк асортиман заптивки за конекторе за ЕМИ заштиту. Разни други изрези доступни на захтев. Савршено покривају неравне површине, сводећи ваздушне зазоре на минимум.
Заптивке 8200 су направљене од проводљиве фолије или другог проводљивог материјала, у зависности од ефикасности заштите.
Приликом избора, узмите у обзир врсту инсталације.
Дебљина заптивке: 1 или 2 мм.

Заптивке за D-SUB конекторе


Заптивка за D-SUB конекторе
Димензије [мм] Спољашња монтажа Унутрашња монтажа
Кућиште E F G H L K L K
9 – пин 33,35 25 19,05 3,56 19,86 11,43 16,89 9,4
15-пин 41,68 33,33 19,05 3,56 28,2 11,43 25,22 9,4
25 – пин 55,58 47,04 19,05 3,56 41,91 11,43 38,94 9,4
37 – пин 71,86 63,5 19,05 3,56 58,37 11,43 55,4 9,4
50 - пин 69,6 61,11 21,85 3,56 55,88 16,82 53,01 12,19


Заптивке за РФ конекторе

Тип конектора Димензије [мм]
A B C D
BN 17,45 12,7 11,1 2,77
БНЦ 17,45 12,7 11,1 2,77
C 25,4 18,26 15,88 4,37
HN 30,18 23,01 19,05 3,56
LC 50,8 36,5 31,75 6,53
N 25,4 18,26 15,88 4,37
UHF 32,54 24,61 25,4 4.37


Заптивке за тип конектора:

JT, PT, PC, MIL-C-26482, MS-3110, MS-3112, MS-3119, MS-3120

Број / Тип конектора Димензије [мм]
A B C D

8206

 17,48 11,91 9,53 3,3

8208

 20,62 15,09 12,7 3,3

8210

 23,83 18,26 15,88 3,3

8212

 26,19 20,65 19,05 3,3

8214

 28,56 23,01 22,23 3,3

8216

 30,86 24,61 25,4 3,3

8218

 33,32 27 28,56 3,3

8220

 36,53 29,36 31,75 3,3

8222

 39,7 31,75 34,93 3,3

8224

 42,88 34,93 38,1 3,96


Заптивке за конекторе:

AN, HT, QWL, MIL-C-5015, MS3100, MS3102 – Заптивка серије А

Заптивке за конекторе: AN, HT, QWL, MIL-C-5015, MS3100, MS3102 – Заптивка 19,05 32,54

8236A

Број / Тип конектора Димензије [мм]
A B C D

8208A

 22,23 15,09 12,70 4,37

8210A

 25,40 18,28 15,88 4,37

8212A

 29,79 20,65 4,37

8214A

 30,16 23,01 22,23 4,37

8216A

 24,61 25,40 4,37

8218A

 34,30 27,00 28,56 5,15

8220A

 38,10 29,36 31,75 5,15

8222A

 41,28 31,75 34,93 5,15

8224A

 44,45 34,93 38,10 5,15

8228A

 50,80 39,70 44,45 5,15

8232A

 57,15 44,45 50,80 5,56
63,50 49,23 55,58 5,56

8240A

 69,85 55,58 61,93 5,56

8244A

 76,20 60,33 70,64 5,56

8248A

 82.55 66.68 76.99 5.56

Заптивка серије Б за Bendix-SP конекторе

Број / тип конектора Димензије [мм]
A B C D

8206B

 24,21 16,28 9,53 4,06

8208B

 26,59 18,64 12,7 4,06

8210B

 28,56 20,62 15,88 4,06

8212B

 31,75 23,83 19,05 4,06

8214B

 34,93 26,19 22,23 4,06

8216B

 36,5 28,56 25,4 4,06

8218B

 38,51 30,56 28,56 4,06

8220B

 42,47 32,94 31,75 4,06

8222B

 44,45 34,93 34,93 4,06
