Fabricant: HOLLAND SHIELDING

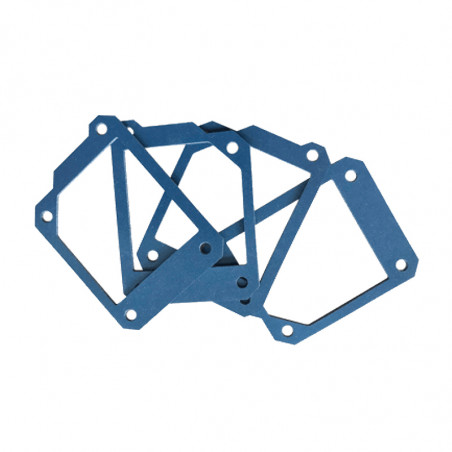

Scellés sur les connecteurs de la série 8200

Przewodzące kołnierzowe uszczelki serii 8200. Szeroki zakres uszczelek pod konektory dla ochrony EMI . Różne inne wycięcia na zamówienie. Idealnie pokrywa nierówności redukując luki powietrzne do minimum.
Uszczelki 8200 wykonane są z przewodzące folii lub innego przewodzącego materiału w zależności od skuteczności ekranowania.
Przy wyborze należy uwzględnić rodzaj montażu.
Grubość uszczelki 1 lub 2 mm.



Uszczelki do złącz D-SUB


uszczelka do zlacz D-SUB
Wymiary [mm] Montaż zewnętrzny Montaż wewnętrzny
Obudowa E F G H L K L K
9 – pin 33,35 25 19,05 3,56 19,86 11,43 16,89 9,4
15- pin 41,68 33,33 19,05 3,56 28,2 11,43 25,22 9,4
25 – pin 55,58 47,04 19,05 3,56 41,91 11,43 38,94 9,4
37 – pin 71,86 63,5 19,05 3,56 58,37 11,43 55,4 9,4
50 - pin 69,6 61,11 21,85 3,56 55,88 16,82 53,01 12,19


Uszczelki do złącz RF

Rodzaj złącza Wymiary [mm]
A B C D
BN 17,45 12,7 11,1 2,77
BNC 17,45 12,7 11,1 2,77
C 25,4 18,26 15,88 4,37
HN 30,18 23,01 19,05 3,56
LC 50,8 36,5 31,75 6,53
N 25,4 18,26 15,88 4,37
UHF 32,54 24,61 25,4 4,37


Uszczelki do złącz typu:

JT, PT, PC, MIL-C-26482, MS-3110, MS-3112, MS-3119, MS-3120

Numer / Rodzaj złącza Wymiary [mm]
A B C D

8206

 17,48 11,91 9,53 3,3

8208

 20,62 15,09 12,7 3,3

8210

 23,83 18,26 15,88 3,3

8212

 26,19 20,65 19,05 3,3

8214

 28,56 23,01 22,23 3,3

8216

 30,86 24,61 25,4 3,3

8218

 33,32 27 28,56 3,3

8220

 36,53 29,36 31,75 3,3

8222

 39,7 31,75 34,93 3,3

8224

 42,88 34,93 38,1 3,96


Uszczelki do złącz typu:

AN, HT, QWL, MIL-C-5015, MS3100, MS3102 – uszczelka serii A

Uszczelki do złącz typu: AN, HT, QWL, MIL-C-5015, MS3100, MS3102 – uszczelka
Numer / Rodzaj złącza Wymiary [mm]
A B C D

8208A

 22,23 15,09 12,70 4,37

8210A

 25,40 18,28 15,88 4,37

8212A

 29,79 20,65 19,05 4,37

8214A

 30,16 23,01 22,23 4,37

8216A

 32,54 24,61 25,40 4,37

8218A

 34,30 27,00 28,56 5,15

8220A

 38,10 29,36 31,75 5,15

8222A

 41,28 31,75 34,93 5,15

8224A

 44,45 34,93 38,10 5,15

8228A

 50,80 39,70 44,45 5,15

8232A

 57,15 44,45 50,80 5,56

8236A

 63,50 49,23 55,58 5,56

8240A

 69,85 55,58 61,93 5,56

8244A

 76,20 60,33 70,64 5,56

8248A

 82,55 66,68 76,99 5,56

Uszczelka serii B pod złącza bendix-SP

Numer / Rodzaj złącza Wymiary [mm]
A B C D

8206B

 24,21 16,28 9,53 4,06

8208B

 26,59 18,64 12,7 4,06

8210B

 28,56 20,62 15,88 4,06

8212B

 31,75 23,83 19,05 4,06

8214B

 34,93 26,19 22,23 4,06

8216B

 36,5 28,56 25,4 4,06

8218B

 38,51 30,56 28,56 4,06

8220B

 42,47 32,94 31,75 4,06

8222B

 44,45 34,93 34,93 4,06
