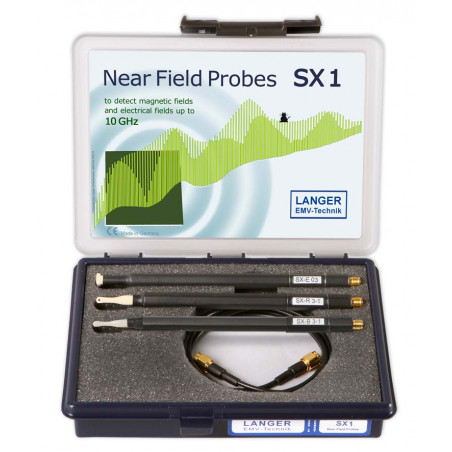

STEM SX1 Зонд близького поля 1 ГГц до 10 ГГц

Набір SX1 складається з трьох пасивних зондів тісного поля для вимірювальних полів Е та магнітних полів високої частоти від 1 ГГц до 10 ГГц на електронних командах та ІС на стадії розробки. Різні голови зонда SX1 зонда дозволяють вимірювати, дуже близькі до електронних зборів, наприклад, на окремих високих підборах ІС, свинцевих шляхах, компонентів та роз'ємів для пошуку джерел перешкод. Орієнтація поля та розподіл поля електронної команди можна виявити за допомогою конкретного використання сусіднього зонда. Зонди тісного поля невеликі та корисні. Вони мають вагінальний послаблення струму і електрично захищені. Вони можуть бути пов'язані з аналізатором спектру або осцилографа з входом 50 Ом. Високі показники годин, наприклад, вище 3 ГГц, наближаються до 10 ГГц на третій гармоніці. Гармонічні відокремлені від джерел РФ на дошці, наприклад, проводні секції, ICS та інші компоненти. Інші структурні частини команди можуть бути схвильовані, щоб коливатися та призвести до втручання. На високій внутрішній базовій частоті сьогоднішніх синдромів вимірювання декількох гармонічних частот є важливим кроком до складання відповідно до ЕМС.
