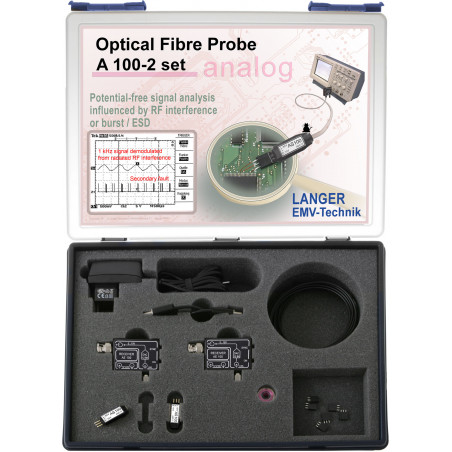

Встановіть 2-канальний волоконно-оптичний зонд A100-2, 25 кГц

Набір A100-2 використовується для осцилографічних аналогових сигналів під перешкодами EFT/EFT/RF. Набір особливо підходить для вимірювання аналогових сигналів при тестуванні опору електричних або електронних пристроїв (пристроїв) до високочастотних електромагнітних полів (IEC 61000-4-3 до IEC 61000-4-6). Ця система підходить для управління сигналами в камері, що не є надзвичайною, або простором у черзі з EMC. Набір складається з двох датчиків, які вимірюють аналоговий сигнал у дослідженому пристрої, і перетворюють його в оптичні сигнали. Оптичні сигнали надсилаються оптичним волоконно -оптичним кабелем до оптичного приймача, який потім перетворює їх на електричні сигнали. Їх можна побачити з осцилоскопом або їх можна використовувати для контролю інших пристроїв. Для виявлення сигналу в дослідженому пристрої доступні кілька типів датчиків як 100, оскільки доступні 110 або як 120 з різними вимірювальними діапазонами. Використовуючи конкретні моделі модуляції для електромагнітних полів, вплив сигналу можна легко виявити за допомогою набору A100, набору A200 та аналогового набору A300. Завдяки оптичній системі передачі, EMC може бути оптимізований, оскільки порушені сигнали можна легко виявити. Набір A100-2 складається з 2 датчиків. Ці датчики дозволяють Оскцилограмати плаваючі аналогові сигнали як частину перешкод EFT/ESD/RF. Визначні сигнали можна легко виявити. Датчик перетворює вимірювані логічні сигнали у випробуваному пристрої у світлові сигнали. Через волоконно -оптичні кабелі світлові сигнали надсилаються до оптичного приймача, який перетворює їх на електричні сигнали. Їх можна побачити з осцилоскопом або використовувати для контролю інших пристроїв. У випадку вимірювань доступно кілька типів датчиків з різними діапазоном вимірювань. Система корисна для моніторингу сигналів та DUT в анеколічній камері або для оптимізації ЕМС апаратного та програмного забезпечення.
