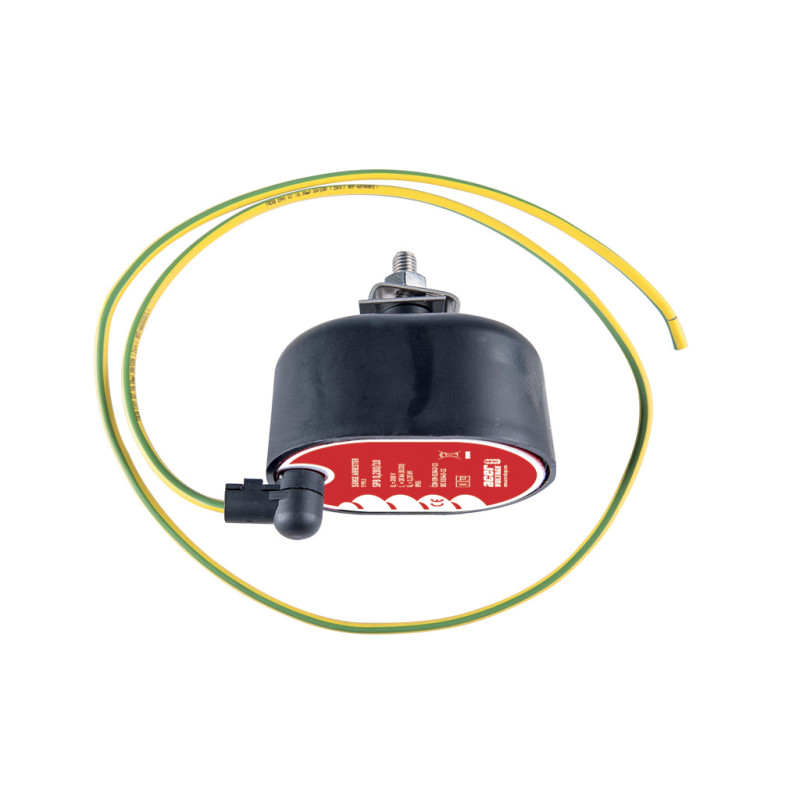

SPB 0,660/10/AlFe - Розрядник - 90112

SPB */10AlFe ** - розрядник для голих повітряних ліній відповідно до ČSN EN 61643-11 ред.2: 2013 з номінальним струмом розряду розрядника 10 кА та найвищою тривалою робочою напругою Uc = 280 В, 440 В, 500 В та 660 В. Забезпечує захист від низьковольтних перенапруг, у низьковольтних повітряних розподільних мережах захищає електричні пристрої, прилади, шафи розподільних трансформаторів та зменшує ризик пошкодження домашніх мереж та підключених до них пристроїв внаслідок атмосферних та комутаційних перенапруг, у мережах змінного струму частотою від 48 до 62 Гц. Розрядники SPB захищають від руйнівного впливу електричних розрядів та комутаційних перенапруг. Рекомендуються для використання в місцях, захищених від прямого дотику, наприклад, за допомогою захисту розташуванням або бар'єром. SPB не потребують технічного обслуговування; достатньо візуального огляду після грози. Пошкодження розрядника внаслідок великого перенапруги сигналізується відкриттям червоної кришки в нижній частині корпусу. Розрядники захисту від перенапруги (SPB) можна підключати до всіх типів повітряних ліній та всіх типів провідників. Монтаж на зовнішніх лініях без проводів виконується за допомогою клеми M8 з нержавіючої сталі та гайки з нержавіючої сталі. Версія та характеристики При постійній робочій напрузі через розрядник протікає струм сотні мкА, переважно ємнісний. Активна складова струму незначна. Зі збільшенням напруги на клемах розрядника він плавно переходить у провідний стан, обмежуючи всі типи перенапруг. Час спрацьовування дуже короткий (зазвичай 25 нс), тому розрядник надійно обмежує навіть круті блискавкові перенапруги. Розрядник складається з пластикового корпусу зі з'єднувальними проводами, водонепроникного та електрично ізольованого варистора, інкапсульованого в силіконову гуму, теплового розмикача та сигнальної кришки на дні корпусу. Ще однією перевагою є легке встановлення. Пластиковий корпус стійкий до ультрафіолетового випромінювання та атмосферних впливів, а також самозатухаючий – клас V0. З'єднувальні гвинти та гайки виготовлені з нержавіючої сталі. Розрядник оснащений заземлюючим кабелем з клемою, доступним у зелено-жовтому або чорному кольорі, довжиною 0,65 м, 0,8 м або 1,0 м, відповідно до специфікацій замовника. Інші довжини також доступні на запит. Вбудований роз'єднувач використовується для відключення розрядника від мережі у разі перевантаження, яке може виникнути внаслідок перевищення граничних параметрів варистора (поглинання більшої енергії, наприклад, через тривале підвищення робочої напруги вище Uc, або через високу напругу, викликану ударом блискавки в безпосередній близькості). Максимальний струм варистора становить 100 кА, 4/10 мкс. За допомогою двох послідовних імпульсів 65 кА, 4/10 мкс температура варистора може досягти значення, яке відключає роз'єднувач. Відключення сигналізується відкриттям червоної кришки на дні корпусу розрядника. Під час пробою варистора (наприклад, коли максимальний струм перевищує різко зростаючий імпульс), сам варистор може бути вирваний з корпусу струмом короткого замикання, не пошкоджуючи зовнішній корпус розрядника. Це гарантує, що безпотенційний розрядник відключається від мережі, не пошкоджуючи навколишні компоненти (крім нижньої частини корпусу) та не спричиняючи перекриття між шинами в розподільному щиті. Відключення знову сигналізується відкриттям кришки в нижній частині корпусу. При використанні ізольованого виводу всі компоненти, що знаходяться під напругою, залишаються ізольованими та захищеними від прямого контакту. Вимоги до транспортування, обробки та зберігання Окремі розрядники упаковуються в поліетиленові пакети та постачаються в одноразових картонних коробках. Інші варіанти упаковки доступні на запит. Розрядники зберігаються в картонних коробках у критих складах за температури від -30°C до +30°C. Як вогнегасні засоби можна використовувати піну або воду. Поводьтеся з ними обережно під час транспортування, щоб уникнути пошкодження картонної упаковки. Вплив на навколишнє середовище Немає ризику негативного впливу на навколишнє середовище під час транспортування, обробки, зберігання та використання продукту. Пошкоджені продукти слід вивезти на сміттєзвалище. Номер у каталозі відходів: 07 02 99.
