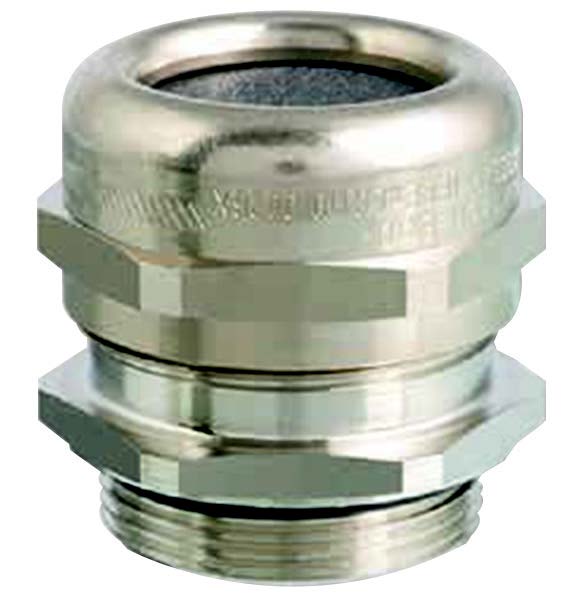

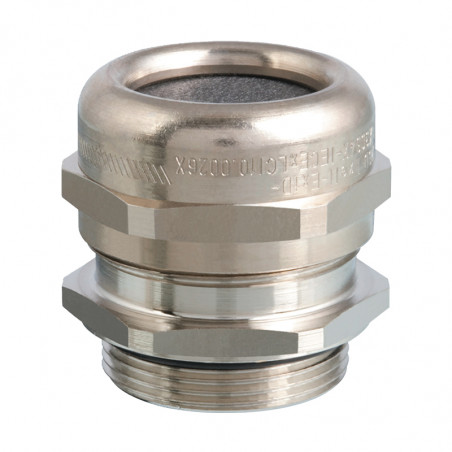

Капрі Ньюкап Металеві залози CT-E серії
Капрі Ньюкап Металеві залози CT-E серії

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: Eaton / CEAG

Капрі Ньюкап Металеві залози CT-E серії

CAPRI NEWCAP - сальники CT-E


Зона 1/2, 21/22

Технічні дані:
Призначення:
Робоча температура:
Ступінь захисту:
Сертифікат ATEX:



Сертифікат IECEx:
Морський сертифікат:


Небронйований кабель, екранований кабель для застосувань ЕМС
Від -20°C до 80°C
IP66 / IP68
INERIS 13ATEX0008X
Зони 1 та 2, Група IIC
Зони 21 та 22, Група IIIC
Ex eb IIC, Ex nRc IIC, Ex tb IIIC
IECEx INE 13.0003X
BV 40909_A0


Конструкція:
Ввідна муфта з нікельованої латуні з підвищеною стійкістю до корозії. Також доступна з нержавіючої сталі 316 з довгою різьбою. Рекомендується використовувати відповідне мастило для всіх алюмінієвих та нержавіючих сталевих різьб.

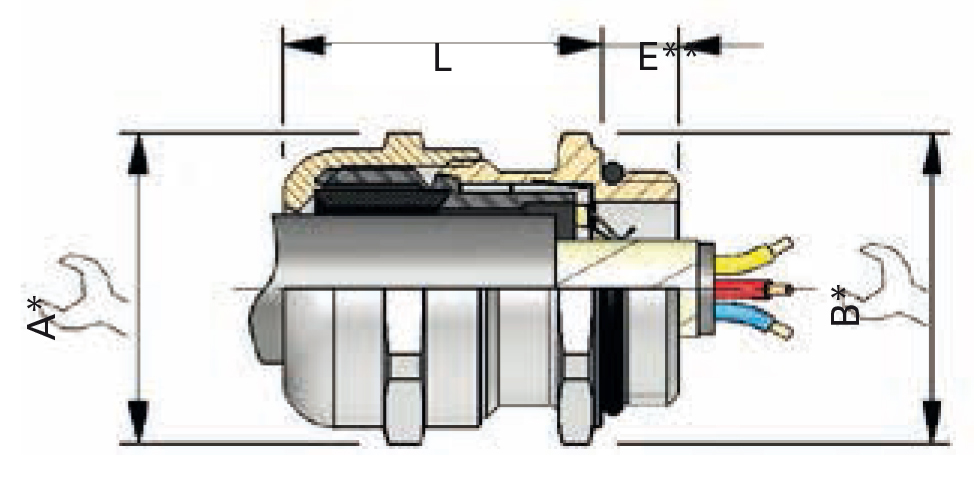

* Для закруглених країв помножте розміри плоскої поверхні на 1,1
** Довжина різьби



31.0 - 40.5
Вибір сальника Розміри Розмір Код ISO, нікельована латунь Код ISO, нержавіюча сталь 316
Різьба Товщина обплетення Діаметр екрану Мін. - макс. діаметр A B L (довжина)
ISO
12 0,70 3,0 4,0 - 6,5 15 15 18 4 CAP193124V1 CAP193129V1
16 0.70 3.0 4.0 - 6.5 15 18 18 4 CAP193154V1 CAP193159V1
16 0,70 4,5 5,5 - 10,0 20 20 24 5 CAP193164V1 CAP193169V1
20 0,70 4,5 5,5 - 10,0 20 22 24 5 CAP193194V1 CAP193199V1
20 0.80 6.0 7.5 - 13.0 24 24 27 6 CAP193204V1 CAP193209V1
25 0.80 6.0 7.5 - 13.0 24 27 27 6 CAP193244V1 CAP193249V1
25 0.85 10.0 11,5 - 18,0 30 30 28 7 CAP193254V1 CAP193259V1
32 0,85 10.0 11.5 - 18.0 30 34 28 7 CAP193314V1 CAP193319V1
32 0,95 15,0 17,5 - 24,5 38 38 30 8 CAP193324V1 CAP193329V1
40 0.95 15.0 17.5 - 24.5 38 43 30 8 CAP193394V1 CAP193399V1
40 1.00 20.5 24.0 - 32.0 47 47 33 9 CAP193404V1 CAP193409V1
50 1.00 20.5 24.0 - 32.0 47 54 33 9 CAP193494V1 CAP193499V1
50 1.15 27.5 31.0 - 40.5 57 57 37 10 CAP193504V1 CAP193509V1
63 1.15 27.5 57 68 37 10 CAP193624V1 CAP193629V1
63 1,75 34,5 39,0 - 53,0 75 75 48 11 CAP193634V1 CAP193639V1
