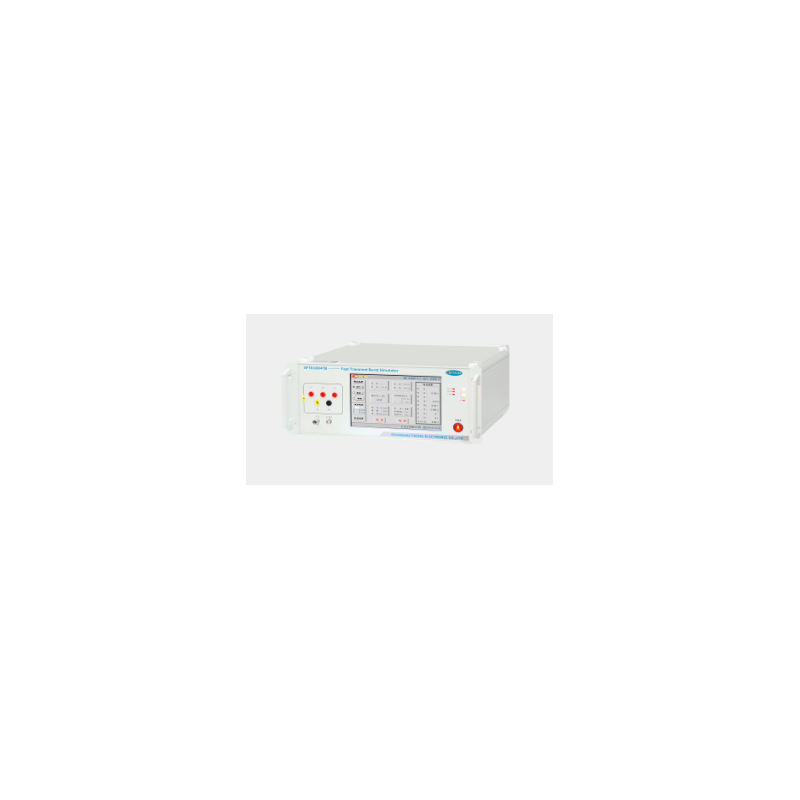

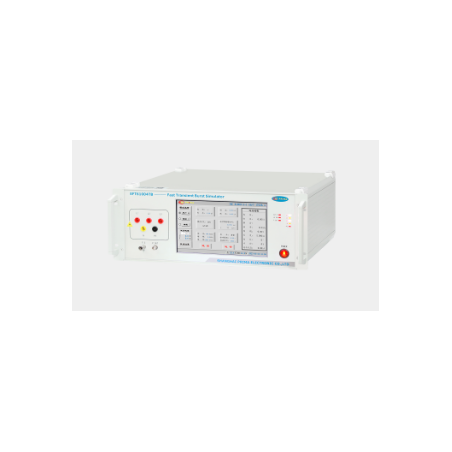

Symulator EFT/Burst EFT61004TB
Symulator EFT/Burst EFT61004TB

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: EMC Prima

Симулятор EFT/Burst EFT61004TB

  • EFT61004TB

Генератор імпульсів EFT61004TB спеціально розроблений, щоб відповідати вимогам тестування на стійкість до швидких електричних перехідних процесів (EFT). Використовується для оцінки продуктивності портів живлення, сигналу, керування та заземлення електричних і електронних пристроїв проти перешкод від швидких перехідних імпульсів (EFT).

Функції:

  • Керується за допомогою 10,1-дюймового кольорового сенсорного екрана
  • Вільне перемикання позитивної та негативної полярності
  • Можливість перемикатися між китайською та англійською
  • Режими: спеціальний, розширений і стандартний
  • Висока технологія, довговічність
  • Максимальна випробувальна напруга: до 5 кВ

Відповідність стандартам:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Параметри:

Роздільна здатність за напругою
Параметр Значення / опис
Діапазон вихідної напруги 200 В ~ 5000 В ±10%
1 В
Сплеск напруги 1 В
Точність напруги < ±10%
Полярність виходу +, -, +/-, -/+
T&H Вбудований термометр і вимірювач вологості
Імпеданс джерела 50Ω
Час наростання імпульсу 5ns ±30%
Тривалість імпульсу 50 нс ±30% (навантаження 50 Ом) 35 нс ~ 150 нс (навантаження 1000 Ом)
Діапазон частот 0,1 кГц ~ 1200 кГц
Роздільна здатність частоти 0,1 кГц
Стандартні частоти 5 кГц, 100 кГц
Тривалість групи імпульсів 0,001 ~ 2550,000 мс
Період групи імпульсів 300 мс (0,15 ~ 99,99 с)
Тривалість тесту 1 с ~ 9999 с
Режим прямого виведення Через коаксіальний роз’єм високої напруги
Phase Sync 0° ~ 359° (45 Гц ~ 65 Гц) (синхронний, автоматичний, асинхронний)
Зчеплення Вбудований 3-фазний 5-провідний з’єднувач
Вантажність UAC MAX 440V / 16A UDC MAX 220V / 16A
