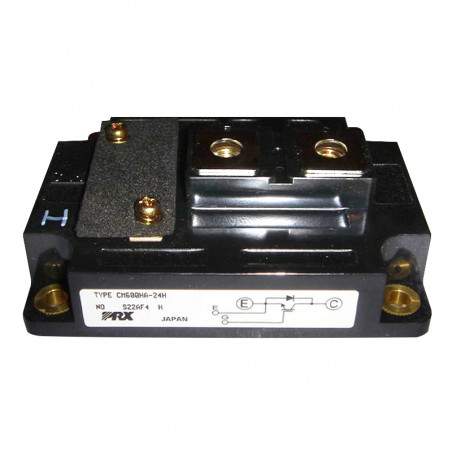

IGBTs покоління 3-й серії - H
  • IGBTs покоління 3-й серії - H

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Mitsubishi

IGBTs покоління 3-й серії - H

TypeMaximum parametersVce(sat)Casing
Vces
[V]
Ic
[A]
Pt
[W]
@ Tj=25°C
[V]
600V
CM15TF-12H 600 15 100 2,1 H11
CM20TF-12H 600 20 125 2,1 H11
CM30TF-12H 600 30 150 2,1 H9
CM50DY-12H 600 50 150 2,1 H5
CM50TF-12H 600 50 150 2,1 H8
CM75DY-12H 600 75 310 2,1 H5
CM75TF-12H 600 75 310 2,1 H7
CM100DY-12H 600 100 400 2,1 H5
CM100TF-12H 600 100 400 2,1 H7
CM150DY-12H 600 150 600 2,1 H12
CM150TF-12H 600 150 600 2,1 H10
CM200DY-12H 600 200 780 2,1 H12
CM300HA-12H 600 300 1100 2,1 H1
CM300DY-12H 600 300 1100 2,1 H12
CM400HA-12H 600 400 1500 2,1 H1
CM400DY-12H 600 400 1500 2,1 H3
CM600HA-12H 600 600 2100 2,1 H2
1200V
CM15TF-24H 1200 15 150 2,5 H9
CM20TF-24H 1200 20 250 2,5 H9
CM30TF-24H 1200 30 310 2,5 H8
CM50DY-24H 1200 50 400 2,5 H5
CM50TF-24H 1200 50 400 2,5 H7
CM75DY-24H 1200 75 600 2,5 H5
CM75TF-24H 1200 75 600 2,5 H10
CM100DY-24H 1200 100 780 2,5 H12
CM100TF-24H 1200 100 780 2,5 H10
CM150DY-24H 1200 150 1100 2,5 H12
CM200DY-24H 1200 200 1500 2,5 H3
CM200HA-24H 1200 200 1500 2,5 H1
CM300DY-24H 1200 300 2100 2,5 H4
CM300HA-24H 1200 300 2100 2,5 H1
CM400HA-24H 1200 400 2800 2,5 H6
CM600HA-24H 1200 600 4100 2,5 H2
CM800HA-24H 1200 800 4800 2,7 H13
CM1000HA-24H 1200 1000 5800 2,7 H13
CM1200HA-24J 1200 1200 5800 2,4 H13
1200V
CM50DY-28H 1400 50 400 3,1 H5
CM50TF-28H 1400 50 400 3,1 H7
CM75DY-28H 1400 75 600 3,1 H5
CM75TF-28H 1400 75 600 3,1 H10
CM100TF-28H 1400 100 780 3,1 H10
CM200DY-28H 1400 200 1500 3,1 H3
CM300DY-28H 1400 300 2100 3,1 H4
CM400HA-28H 1400 400 2800 3,1 H6
CM600HA-28H 1400 600 4100 3,1 H2
CM1000HA-28H 1400 1000 5800 3,3 H13

3 GENERACJA MODUŁÓW IGBT - SERIA H schemat 3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h5

3 GENERACJA MODUŁÓW IGBT - SERIA H schemat 3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h6
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h1 3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h6
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h2 3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h7
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h3 3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h8
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h4 3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h9
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h10
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h12
3 GENERACJA MODUŁÓW IGBT - SERIA H obudowa h13
