Третій модуль генерації IPM - S Series
  • Третій модуль генерації IPM - S Series

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Mitsubishi

Третій модуль генерації IPM - S Series

TypeMaximum parametersVce(sat) @ Tj=25°C
[V]
Casing
Vces
[V]
Ic
[A]
Pt
[W]
600V
PM10CSJ060 600 10 39 1/8 S6
PM15CSJ060 600 15 43 1/8 S6
PM20CSJ060 600 20 56 1/8 S6
PM30CSJ060 600 30 83 1/8 S6
PM30RSF060 600 30 83 1/8 S9
PM50RSA060 600 50 138 1/8 SIO
PM50RSK060 600 50 100 1/8 S11
PM75RSA060 600 75 312 1/8 SIO
PM75RSK060 600 75 125 1/8 S12
PM100CSA060 600 100 403 1/8 S7
PM100RSA060 600 100 403 1/8 S7
PM150CSA060 600 150 500 1/8 S7
PM150RSA060 600 150 500 1/8 S7
PM200CSA060 600 200 595 1/8 S8
PM200DSA060 600 200 595 1/8 S2
PM300DSA060 600 300 960 1/8 S3
PM400DSA060 600 400 1140 1/8 S4
PM600DSA060 600 600 1790 1/8 S5
PM800HSA060 600 800 2100 2 S1
1200V

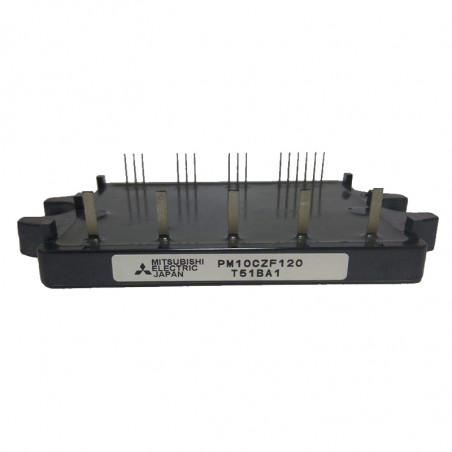

PM10CZF120 1200 10 62 2,7 S16
PM10RSH120 1200 10 62 2,3 SI 7
PM15CZF120 1200 15 83 2,7 S16
PM15RSH120 1200 15 83 2,3 SI 7
PM25RSB120 1200 25 132 2,5 S18
PM25RSK120 1200 25 100 2,5 S19
PM50RSA120 1200 50 347 2,5 S7
PM75CSA120 1200 75 500 2,5 S7
PM75DSA120 1200 75 460 2,3 S2
PM100CSA120 1200 100 595 2,5 S8
PM100DSA120 1200 100 595 2,3 S2
PM150DSA120 1200 150 960 2,3 S3
PM200DSA120 1200 200 1140 2,3 S4
PM300DSA120 1200 300 1790 2,3 S5
PM400HSA120 1200 400 2315 2,3 S13
PM600HSA120 1200 600 3470 2,3 S14
PM800HSA120 1200 800 4630 2,5 S15

OC - over-current prot.
SC - short-circuit prot.
OT - over-temp. prot.
UV - under-voltage lock prot.

SymbolInternal functions
H one IGBT transistor with driver and protection OC/UV
D half bridge with driver and protection OC/OT/UV
C 3 phase IGBT with driver and protection OC/SC/OT/UV
R 3 phase IGBT with driver, break and protection OC/SC/OT/UV
