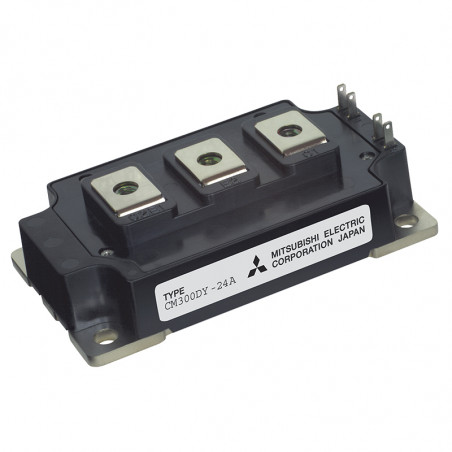

модулі IGBT п'ятого покоління - серії A
  • модулі IGBT п'ятого покоління - серії A

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Mitsubishi

модулі IGBT п'ятого покоління - серії A

Electrical data

  • Low V CE(sat)
  • High short circuit resistance,
  • Low gate capacity,
  • Optimised casing dimensions,
  • great thermal conductance gained because of aluminium nitride usage in insulating layer
  • Low connection inductances

Type Maximum value Casing
V ces
[V]
IC
[A]
PT
[W]
CM100DY-24A 1200 100 672 A1
CM150DY-24A 1200 150 960 A1
CM200DY-24A 1200 200 1340 A1
CM300DY-24A 1200 300 1890 A2
CM400DY-24A 1200 400 2710 A3
CM600DY-24A 1200 600 3670 A3
CM400HA-24A 1200 400 2350 A4
CM600HA-24A 1200 600 3670 A4
CM600HB-24A 1200 600 3670 A5
1700 V
CM75DY-34A 1700 75 780 A1
CM100DY-34A 1700 100 960 A1
CM150DY-34A 1700 150 1600 A2
CM200DY-34A 1700 200 1980 A2
CM300DY-34A 1700 300 2900 A3
CM400DY-34A 1700 400 3780 A6
CM500HA-34A 1700 500 5000 A4

Symbol Schemat elektryczny
H  MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A schemat działania
D

Casing A1
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - Casing A2
Casing A2
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - Casing A2
Casing A3
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - Casing A3
Casing A4
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - Casing A4
Casing A5
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - Casing A5
Casing A6
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - Casing A6
