З'єднувальний елемент для введення мережі

Вхід живлення підключений до мережевого введення

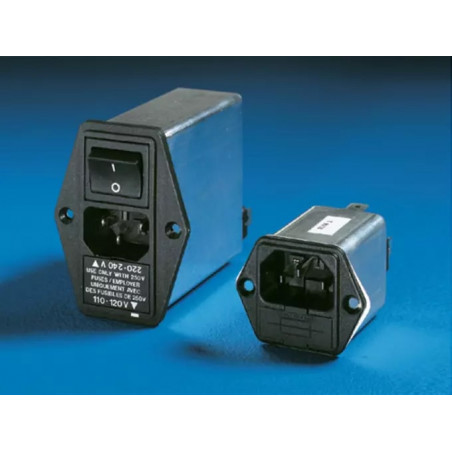

Система побудована з гнізда IEC 60 320 та IEC 60 90 з лінійним фільтром та ручкою для запобіжників 5 х 20 мм.

Технічні характеристики з'єднаного елемента до введення мережі

• Металевий корпус для монтажних гвинтів
• Введення живлення: через Plug IEC
• Випуск потужності: для 3 футбольних контактів (L, N, PE, 6.3 x 0.8)
• Доступний з і без вилки.
• Діапазон робочої температури: -25 ° С до + 85 ° С

Модуль контролера (CMC та LAN)

Опис модуля контролера (CMC та LAN)

Пристрій, призначений для моніторингу вибраних системних параметрів: напруги, статус живлення, сигналізація HEICOOL сигналізація та передача даних за модулем температури та / або вентилятора. Використовує протокол LAN (PC Communication) або інтерфейс RS422 (зв'язок з CMC-TC).

Модуль контролера (CMC та RS232)

Опис модуля контролера (CMC та RS232)

Пристрій, призначений для моніторингу вибраних системних параметрів: напруги, статус живлення, сигналізація HEICOOL сигналізація та передача даних за модулем температури та / або вентилятора. Використовує протокол RS232 (зв'язок з ПК) або RS422 (зв'язок з CMC-TC).

Модуль дисплея та контролера (CMC та RS232)

Опис модуля контролера (CMC та RS232)

Пристрій, призначений для моніторингу вибраних системних параметрів: напруги, статус живлення, сигналізація HEICOOL сигналізація та передача даних за модулем температури та / або вентилятора. Використовує протокол RS232 (зв'язок з комп'ютером) або інтерфейсом RS422 (зв'язок з CMC-TC).

Опис модуля відображення (CMC та RS232)

• Сервіс з 3 кнопками: фронт, скасування, повернення
• 3 світлодіоди: вентилятор, температура, напруга
• Використовується для візуалізації системних параметрів
• Можна регулювати рівень яскравості екрана за допомогою кнопки On / Off
• Температура, що відображається в ° F / ° C
• РК-дисплей складається з 2 x 20 цифр

Модуль вентилятора

Опис модуля вентилятора

Система, призначена для моніторингу функції вентилятора.
(Примітка: вимагає вентилятора з функцією сигналізації)

Консультація та модуль контролера світлодіодів (CMC та RS232)

Опис модуля наконечника (CMC та RS232)

Пристрій, призначений для моніторингу вибраних системних параметрів: напруги, статус живлення, сигналізація HEICOOL сигналізація та передача даних за модулем температури та / або вентилятора. Використовує протокол RS232 (зв'язок з комп'ютером) або інтерфейсом RS422 (зв'язок з CMC-TC).

Опис модуля керування світлодіодним контролером (CMC та RS232)

• + 3.3 В
• + 5.0 V
• + 12 В
• - 12 В
• 2 x Сигналізація (вентилятор, температура)
• Дисплей з градацією повідомлених аварій
  Червоний: Немає напруги
  Жовтий (1 спалах): нижче вказаного рівня
  Жовтий (2 спалахи): вище вказаного рівня
  Зелений: Рівень напруги добре

Світлодіодний модуль

Опис модуля під керуванням

• + 3.3 В
• + 5.0 V
• + 12 В
• - 12 В
• 2 x Сигналізація (вентилятор, температура)
• Дисплей з градацією повідомляється про невдачі:
  Червоний: Немає напруги
  Жовтий (1 спалах): нижче вказаного рівня
  Жовтий (2 спалахи): вище вказаного рівня
  Зелений: Рівень напруги добре

Мережевий перемикач

Опис мережевого перемикача

• Rocker 6A / 250V, 2-польовий перемикач, підключення до футбольного (4,7 х 0,8 мм)
• VDE схвалення, вул, CSA, TUV, Semko, Demco, Sev, Nemko, Seti, Beab
• Ізоляційний опір:> 10 mω
• Тестова напруга: 1 кВ
• Передня панель: 21 х 15 мм
• Розміри вирізання: 19,2 x 12.9 мм
• Глибина збірки: 17 мм

Температурний модуль

Опис модуля температури

• До двох модулів розміщено каскад
• Передача даних від кожного датчика температури до температурного модуля
• Підтримка чотирьох температурних датчиків
• Внутрішнє спілкування через і²C

уважність

Можна використовувати лише у поєднанні з модулем контролера або дисплеєм / світлодіодним модулем.
