Виробник: Eaton / CEAG

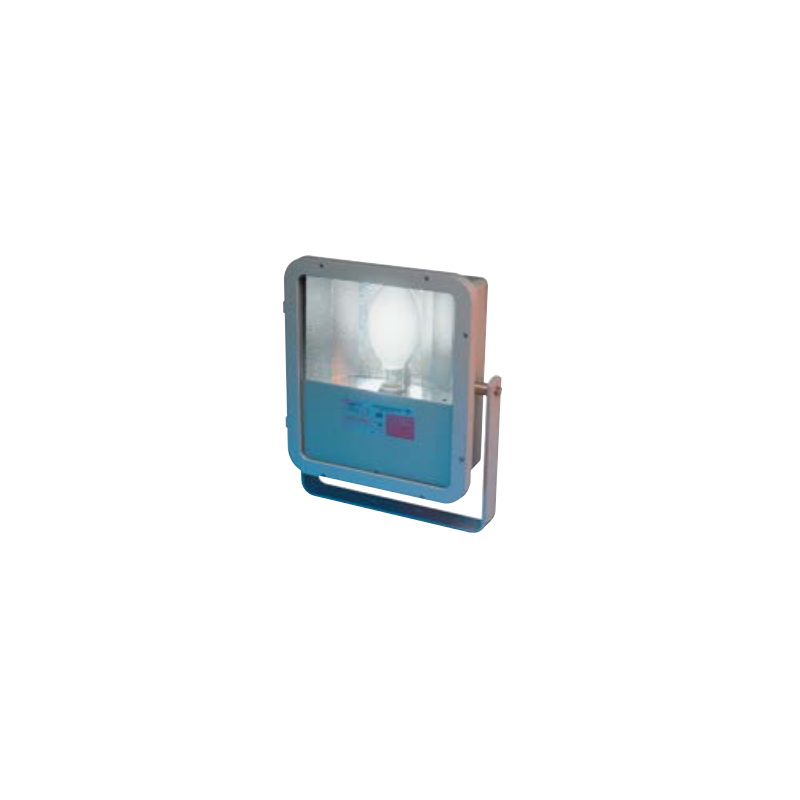

NFMV HSE/HIE 250 Вт, 230 В 50 Гц NOR 000 005 180 025

  • NOR 000 005 180 025
  • Нитка 2 x M20, metal thread
  • Вага 16.9 kg
  • 1 x M20
  • LAMP HSE/HIE 250 W
  • STRUMIENSWIE 25000 lm / 19000 lm

FMV LED / NFMV / NSSFMV Series Ex Прожектори

(Зони 2, 21, 22)

Ефективні світлодіодні світлодіодні прожектори FMV/nFMV...

Нова серія енергозберігаючих світлодіодних прожекторів **FMV** ідеально підходить для загального освітлення в потенційно вибухонебезпечних приміщеннях, таких як зона 2 (вибухонебезпечні гази) і зони 21 і 22 (вибухонебезпечний пил). Ці прожектори зі світловим потоком від 3189 лм до 15181 лм можуть замінити звичайні джерела світла потужністю від 50 Вт до 1000 Вт. Нові моделі **NFMV 25L і 50L** можуть навіть замінити світильники зі світловим потоком >1000 Вт і звичайні газорозрядні лампи. Високоефективні світлодіодні модулі з ефективністю понад 112 лм/Вт дозволяють економити електроенергію до 70% у порівнянні зі світильниками з газорозрядними лампами.

Світлодіодна технологія для суворих умов

Завдяки надзвичайно міцній конструкції корпусу та вібростійким світлодіодним модулям прожектор FMV стійкий до ударів, ударів і вібрації. Це робить його ідеальним рішенням для освітлення приміщень із складними умовами навколишнього середовища. Завдяки використанню нечутливої ​​до температури світлодіодної технології навіть екстремальні температури від -40°C до +55°C не становлять проблем. Міцний металевий корпус з порошковим покриттям і ударостійке скло відповідають найвищим вимогам щодо механічного захисту та стійкості до корозії (клас захисту IP66). Перевагами сучасної світлодіодної технології є високий світловий потік, дуже низьке енергоспоживання, тривалий термін служби та висока ефективність.

Прожектори NFMV з газорозрядними лампами високого тиску

Прожектори НФМВ з внутрішніми відбивачами з глянцевого алюмінію (для газорозрядних ламп високого тиску від 150 Вт до 400 Вт) призначені для використання у вибухонебезпечних зонах: зона 2 і 21. Діапазон температур навколишнього середовища від -25°C до +50/+45°C. Корпус із епоксидної смоли та скло з порошковим покриттям, а також термостійке та ударостійке скло забезпечують клас IP66. Модульна конструкція забезпечує швидкий і економічний монтаж. Міцне ущільнення забезпечує безпеку навіть в екстремальних умовах. Конструкція з обмеженим диханням забезпечує високий світловий потік при досягненні сприятливого температурного класу T3.

Сталеві прожектори NSSFMV для надзвичайно важких умов

Прожектори **NSSFMV** з глянцевими алюмінієвими відбивачами (для ламп високого тиску від **150 Вт до 400 Вт**) відповідають вимогам для зон 2 і 22. Діапазон температур навколишнього середовища: **-25 °C до +55 / +50 °C**. Вони особливо рекомендовані для суворих умов, що вимагають високої механічної міцності та стійкості до перепадів температури. Корпус з нержавіючої сталі з ударостійким і термостійким загартованим склом відповідає стандарту **IP66**. Завдяки модульній конструкції та швидкому монтажу ці світильники ідеально підходять для встановлення в складних умовах.

Широкі параметри програми

Завдяки надзвичайно міцній конструкції, високому ступеню захисту та широкому діапазону робочих температур прожектори FMV/NFMV/NSSFMV підходять для застосування в нафтохімічній промисловості, хімічних заводах, очисних спорудах, нафтових платформах, LNG-терміналах, підприємствах харчової промисловості, борошномельних заводах, цукрових заводах, а також для внутрішнього та зовнішнього встановлення. Світильники FMV/NFMV/NSSFMV оснащені регульованим монтажним кронштейном, що дозволяє кріпити на стіні, стелі або кабелю. Монтажні аксесуари доступні за запитом.

Характеристики продукту:

  • Світлодіодні прожектори FMV із високоефективними світлодіодними модулями
  • Світильники NFMV та NSSFMV для газорозрядних ламп високого тиску потужністю від 150 Вт до 400 Вт
  • Широкий діапазон робочих температур залежно від типу: від -45 °C до +55 °C
  • Високий рівень захисту IP66 – ідеально підходить для суворих умов навколишнього середовища

Індикатор FMV nFMV LED 25L/50L
Сертифікат перевірки типу (газ) DEMKO 15 ATEX 1383X DEMKO 15 ATEX 1225X
Сертифікат перевірки типу (пил) DEMKO 15 ATEX 1377X DEMKO 15 ATEX 1226X
Сертифікат відповідності IECEx IECEx UL 15.0029 IECEx UL 15.0040
Маркування відповідно до 2014/34/EU II 3 G Ex nA IIC T5/T4 Gc II 2 D Ex tb IIIC T85 °C/T80 °C Db II 3 G Ex nA IIC T4 Gc II 2 D Ex tb IIIC T85 °C Db IP66
Маркування відповідно до IECEx Ex nA IIC T5/T4 Gc Ex tb IIIC T85 °C/T80 °C Db Ex nA IIC T4 Gc Ex tb IIIC T85 °C Db IP66
Допустима температура навколишнього середовища -40 °C до +55 °C -30 °C до +50 °C (FMV 25L)
-30 °C до +45 °C (FMV 50L)
Термін служби джерела світла 60 000 год, ta = +55 °C / 100 000 год, ta = +25 °C 50 000 год, ta = +55 °C / 100 000 год, ta = +25 °C
Напруга живлення 100–277 В змінного струму / 180–250 В постійного струму
Частота 50 – 60 Гц
Коефіцієнт потужності φ ≥ 0,9
Електроживлення електронний
Клас захисту Я
Лампа / джерело світла Світлодіодна система 28 – 131 Вт Світлодіодна система 263 Вт (FMV 25L) / 531 Вт (FMV 50L)
Світлий колір / CRI 5000 K / Ra 70, 3000 K / Ra 80 (за запитом) 5000 K / Ra 70
Розміри (Д × Ш × В) 394 × 178 × 305 мм 533 × 204 × 406 мм
533 × 204 × 825 мм (FMV 50L)
З'єднувальні клеми L, N і PE; 2 × 4 мм²
Колір корпусу Сірий
Матеріал корпусу Легкий алюмінієвий сплав із лакофарбовим покриттям
Вага 1,45 кг 23,6 кг (FMV 25L) / 48,1 кг (FMV 50L)
Кабельні вводи / Заглушки / Свердління Металева різьба 2 × M20 × 1,5, 1 × M20 із заготовкою або металева різьба 2 × M25 × 1,5, 1 × M25 із ковпачком Металева різьба 2 × M25 × 1,5, 1 × M25 з наконечником
Спосіб монтажу Монтажний кронштейн
Рівень захисту згідно з EN 60529 IP66
Захисний чохол Боросилікатне скло

Додаткові дані FMV LED:

Тип Потужність Номінальний світловий потік (± 10%) Температурний клас II 3 G – TU ≤ 40 °C Температурний клас II 3 G – TU ≤ 55 °C
FMV 3L LED 28 Вт 3189 лм T5 T4
FMV 5L LED 45 Вт 5183 лм T5 T4
FMV 7L LED 62 Вт 7095 лм T5 T4
FMV 9L LED 79 Вт 9132 lm T5 T4
FMV 11L LED 99 Вт 11107 лм T4 T4
FMV 13L LED 112 Вт 13100 лм T4 T4
FMV 15L LED 131 Вт 15181 лм T4 T4
nFMV 25L LED 263 Вт 26240 лм T4 T4
nFMV 50L LED 531 Вт 53890 лм T4 T3

Технічні дані: NFMV NSSFMV
Сертифікат перевірки типу (газ) DEMKO 10 ATEX 0907694 LCIE 11 ATEX 1014 X (газ)
Сертифікат перевірки типу (пил) DEMKO 10 ATEX 147285 LCIE 11 ATEX 3101 X (пил)
Сертифікат IECEx – IECEx CQM 12.0004X
Маркування відповідно до 2014/34/EU II 3 G Ex nR IIC T3 II 2 D Ex tb A21 IP66 T² II 3 G Ex nR IIC T3/T2 II 2 D Ex tb IIIC T² Db
Маркування IECEx – Ex nR IIC T3/T2 Gc Ex tb IIIC T125°C/T205°C IP66
Допустима температура навколишнього середовища -25 °C до +55 °C (≤ 400 Вт)
-25 °C до +50 °C (400 Вт)		 -45 °C до +55 °C (≤ 250 Вт)
-45 °C до +50 °C (400 Вт)
Номінальна напруга 230 В ¹
Частота 50 Гц ¹
Коефіцієнт потужності cos φ ≥ 0,9
Клас захисту Я
Джерело світла / лампа Лампа HSE/HIE 150 – 400 Вт
Цоколь лампи E40 згідно з IEC 60238
Номінальний світловий потік ¹
Світлова ефективність 60% 68%
Розміри (Д × Ш × В) 600 × 458 × 173 мм 592 × 535 × 193 мм
З'єднувальні клеми L, N, PE; 2 × 4 мм² L, N, PE; 2 × 2,5 мм²
Колір корпусу Сірий Натуральний
Матеріал корпусу Алюмінієвий сплав із лакофарбовим покриттям Нержавіюча сталь
Вага 15,5 кг 16,9 кг
Кабельні вводи / пластини / свердління 2 × M20 × 1,5 з різьбою, 1 × M20 із заглушкою
Спосіб монтажу Монтажний кронштейн
Клас захисту згідно з EN 60529 IP66
Захисна кришка/лінза Боросилікатне скло

Додаткові дані для світильників NFMV і NSSFMV:

Тип Потужність Номінальний світловий потік (3) Температурний клас II 3 G Макс. температура поверхні II 2 D
TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C TU ≤ 40 °C TU ≤ 50 °C TU ≤ 55 °C
NFMV... HSE 150 Вт 14000 лм T5 T3 -- T100 °C T200 °C --
HSE 250 Вт 25000 лм T5 T3 -- T100 °C T200 °C --
HIE 250 Вт 19000 лм T3 T3 -- T200 °C T200 °C --
HSE / HIE 400 Вт 48000 лм / 33000 лм T3 T3 -- T200 °C T200 °C --
NSSFMV... HSE 150 Вт 14000 лм T4 T3 T3 T125 °C T135 °C T140 °C
HSE / HIE 250 Вт 25000 лм / 19000 лм T3 T3 T3 T160 °C T170 °C T175 °C
HSE / HIE 400 Вт 48000 лм / 33000 лм T3 T2 -- T195 °C T205 °C --
