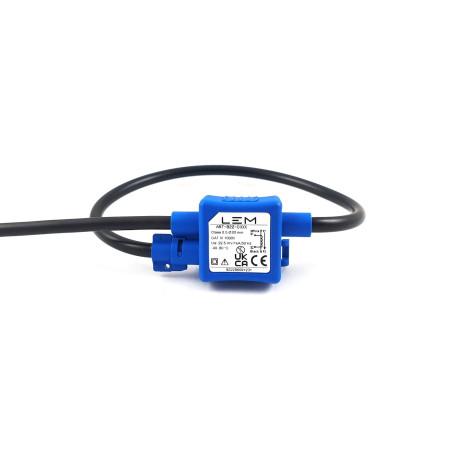

Перетворювач струму ART-B22-D70
Перетворювач струму ART-B22-D70

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму ART-B22-D70

  • ART-B22-D70
  • Точність 0,50%
  • Номінальний струм (А) 1000
  • Основний сигнал [AC / AC+DC / DC] AC
  • Напруга живлення [В] Не обов'язково
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] На головній шині
  • Додаток Автоматизація
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 80
  • Частотна характеристика (-3 дБ) [кГц] 420
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta котушка Роговського

Серія ART

Артикул: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Гнучка, герметична котушка Роговського для електронного вимірювання змінного струму (AC) з гальванічною розв'язкою між первинним (живленням) та вторинним (вимірювальним) ланцюгами. Запатентована технологія Perfect Loop значно зменшує як похибку, що виникає через положення вимірюваного провідника в отворі, так і похибку, спричинену близькістю зовнішніх провідників.

Характеристики

  • Найточніша котушка на ринку, клас 0,5 (IEC 61869-10)
  • Дуже низька похибка позиціонування
  • Мінімальний вплив зовнішніх полів
  • Низька чутливість 22,5 мВ/кА, що дозволяє використовувати дуже тонку котушку для внутрішнього застосування
  • Вбудоване електростатичне екранування для покращеного захисту від синфазних перешкод
  • Ступінь захисту IP57
  • Діаметр вимірювального отвору: ⌀ 70, ⌀ 125, ⌀ 175 та ⌀ 300 мм
  • Вихід кабелю: від 1,5 м до 6 м

Переваги

  • Тонке, гнучке та легке рішення
  • Дуже висока точність
  • Відсутність насичення при перевантаженнях по струмах та коротких замиканнях
  • Відмінна стійкість до електромагнітних перешкод
  • Швидке та просте встановлення.

Застосування

  • Розподільні підстанції
  • Моніторинг розподільчих трансформаторів
  • Фазорні вимірювальні пристрої (PMU)
  • Комерційні та промислові будівлі
  • Вимірювання та сублічильники
  • Реагування на попит (DR)
  • Системне обладнання Розподіл

Стандарти

  • IEC 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Галузі застосування

  • Промисловість
  • Розумна мережа
Серія ART
Вимірювання Струм
Номінальне значення 1000 A
Діапазон вимірювання A
Вторинний номінальний сигнал Напруга
Вторинне номінальне значення сигналу Миттєве значення V
Первинний сигнал Змінний струм
Напруга живлення З власним живленням
Точність 0,5%
Робоча температура -40 °C / 80 °C
Технологія Роговський
Монтаж На первинній
Застосування Інтелектуальна мережа
