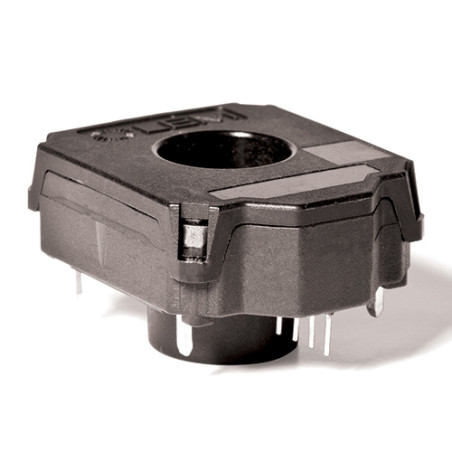

Перетворювач струму HC5FW 700-S
Перетворювач струму HC5FW 700-S

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HC5FW 700-S

  • HC5FW 700-S
  • Точність 2
  • Номінальний струм (А) 700
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Автомобільний привід/Привід
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 125
  • Частотна характеристика (-3 дБ) [кГц] 40
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Сімейство HC5FW

Опис

Сімейство HC5FW призначене для електронного вимірювання постійного, змінного або імпульсного струму в потужних, низьковольтних автомобільних пристроях з гальванічною розв'язкою між первинним (високопотужним) колом та вторинним (електронним) колом. Сімейство HC5FW пропонує вибір різних діапазонів вимірювання струму в одному корпусі.

Основні характеристики
  • Перетворювач Холла з розімкнутим контуром
  • Застосування для низької напруги
  • Уніполярне джерело живлення +5 В постійного струму
  • Вихідна напруга: повне метричне співвідношення (чутливість та зсув)
  • Високошвидкісний перетворювач
  • Хороша точність
  • Хороша лінійність
  • Низький дрейф теплового зсуву
  • Низький дрейф теплової чутливості
Технічні дані
Параметр Значення
Вимірювання первинного струму Діапазон ±700A
Номінальний постійний або середньоквадратичний струм ±700A
Напруга живлення 5V
Робоча температура -40÷125°C
Вихідна напруга (аналогова) для: первинного струму Ip, напруги живлення Uc, чутливості G, напруги зсуву Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Чутливість 2.86 мВ/А
Напруга зміщення 2,5 В
Споживаний струм 19 мА
Похибка чутливості ±0,6%
Напруга електростатичного розряду 2 кВ
Опір ізоляції 500 МОм
Опір навантаження 10 кОм
